2.1

Teori - Teori Umum

Berikut merupakan teori-teori pendukung penulisan skripsi ini. Penulis sertakan

beberapa

teori-teori

umum diantaranya

istilah-istilah

jaringan

yang

berkaitan

dalam

penyusunan skripsi.

2.1.1

Pengertian Jaringan

Penggabungan teknologi komputer dan komunikasi berpengaruh sekali

terhadap bentuk. Dewasa ini, konsep “pusat komputer”, sebagai sebuah ruangan

yang berisi sebuah komputer besar tempat semua pengguna mengolah

pekerjaannya, merupakan pemikiran yang sudah ketinggalan jaman. Model

komputer tunggal

yang

melayani

seluruh

tugas

komputasi

suatu

organisasi telah diganti

oleh

sekumpulan

komputer

berjumlah

banyak

yang

terpisah – pisah akan tetapi saling berhubungan dalam melaksanakan tugasnya.

Sistem seperti ini disebut jaringan komputer (computer network).

Jaringan

komputer

adalah

himpunan

“interkoneksi” antara

komputer

autonomous atau lebih yang terhubung dengan media transmisi kabel atau tanpa

kabel (wireless). Bila sebuah komputer dapat membuat komputer lainnya restart,

shutdown, atau melakukan kontrol lainnya, maka komputer – komputer tersebut

bukan autonomous (tidak melakukan kontrol terhadap komputer lain dengan

akses penuh).

Berdasarkan

luas

jangkauannya, network

dapat dibagi

menjadi

tiga

bagian, yaitu:

1. Local Area Network (LAN)

LAN (Local

Area

Network)

adalah

suatu

kumpulan

komputer,

dimana

terdapat beberapa unit komputer (clien) dan satu unit komputer untuk bank data

(server). Antara masing –

masing client maupun antara client dan server dapat

saling bertukar file maupun saling menggunakan printer yang terhubung pada

unit-unit komputer yang terhubung pada jaringan LAN.

Berdasarkan kabel yang digunakan, pada umumnya cara membuat

jaringan LAN, yaitu dengan kabel UTP, selain itu beberapa jaringan LAN ada

pula yang menggunakan kabel STP, media transmisi ini dipilih umumnya untuk

jaminan pengiriman data.

Keuntungan dari jaringan LAN:

•

Pertukaran

file

dapat dilakukan dengan

mudah

(File Sharing), sehingga

dapat

dibentuk

seolah-olah

sistem mempunyai

media

penyimpanan

(storage) yang besar, karena user dapat melakukan kerja file dari

sembarang storage yang dibentuk dalam jaringan.

•

Pemakaian

printer

dapat

dilakukan

oleh

semua

unit

komputer

(Printer

Sharing), sehingga seolah-olah setiap komputer mempunyai printer

sendiri.

•

File-file

data

dapat

disimpan

pada

server,

sehingga

data

dapat

diakses

dari semua client menurut otorisasi sekuritas dari semua karyawan, yang

dapat dibuat berdasarkan struktur organisasi perusahaan sehingga

keamanan data terjamin.

•

File data yang keluar / masuk dari / ke server dapat dikontrol, atau dapat

dibuat piranti lunak khusus

untuk pantauan kondisi jaringan

LAN.

Dengan

jaringan LAN dapat

mudah

dilakukan pantauan lalu lintas data

dari

mana

sumbernya

dan

kemana

data

tersebut

dikirim

dan

seberapa

besar data tersebut dikirim.

•

Proses backup data menjadi lebih mudah dan cepat.

•

Resiko kehilangan data oleh

virus komputer

menjadi sangat kecil sekali,

karena memiliki data backup yang terpusat.

•

Bila salah satu unit komputer terhubung dengan modem yang

dihubungkan ke Internet,

maka semua atau sebagian

unit komputer pada

jaringan ini dapat mengakses ke jaringan Internet atau dapat pula

mengirimkan fax melalui satu modem.

•

Dapat

melakukan

permainan

(game)

dalam

jaringan,

sehingga

Nampak

terjadi kompetisi permainan yang sebenarnya.

2. Metropolitan Area Networks (MAN)

Metropolitan Area Network (MAN) pada dasarnya merupakan versi LAN

yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan

LAN. MAN dapat mencakup kantor – kantor perusahaan yang berdekatan atau

juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau

umum.MAN mampu menunjang data dan suara, dan bahkan dapat berhubungan

dengan jaringan televisi kabel. MAN hanya memiliki sebuah atau dua buah kabel

dan

tidak

mempunyai

elemen switching,

yang

berfungsi

untuk

mengatur paket

melalui

beberapa

kabel output.

Adanya elemen switching membuat rancangan

menjadi lebih sederhana.

Alasan

utama

untuk

memisahkan

MAN

sebagai kategori khusus adalah

telah ditentukannya standar untuk MAN. Standar tersebut disebut DQDB

(Distributed

Queue

Dual Bus)

atau

802.6

(nomor

yang

telah

ditentukan

oleh

IEEE). DQDB terdiri dari dua bus (kabel) unidirectional dimana komputer

dihubungkan. Setiap bus mempunyai sebuah head-end, perangkat untuk memulai

aktifitas transmisi.

Aspek penting dari sebuah MAN adalah terdapatnya sebuah medium

broadcast (untuk 802.6, dua buah kabel) tempat semua komputer dihubungkan.

Medium ini mampu

menyederhanakan

rancangan jaringan dibandingkan dengan

jenis jaringan – jaringan lainnya.

3. Wide Area Network (WAN)

WAN (Wide Area Network) adalah kumpulan dari LAN dan / atau

Workgroup yang dihubungkan dengan menggunakan alat komunikasi, umumnya

menggunakan

modem untuk

membentuk

hubungan

dari / ke

kantor

pusat

dan

kantor

cabang,

maupun

antara

kantor

cabang.

Dengan

sistem jaringan

ini,

pertukaran data antar kantor dapat dilakukan dengan cepat serta dengan biaya

yang relatif murah.

Untuk

menghemat biaya

infrastruktur, sistem jaringan WAN dapat pula

menggunakan jaringan

umum (public)

yang ada,

yaitu

internet hanya saja perlu

diperhatikan

masalah

sekuritas

datanya,

karena menggunakan

jaringan

umum

untuk menghubungkan antara kantor pusat dan kantor

cabang atau dengan PC

Stand

Alone,

Notebook

atau

PDA

yang

berada

lain

kota

ataupun

Negara.

Keuntungan dari jaringan WAN:

•

Semua

keuntungan

jaringan

LAN

atau

Workgroup

tentunya

dimiliki

sini bahkan dapat mencapai jarak yang relatif jauh dapat antar kota

bahkan Negara.

•

Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang,

dan dimungkinkan dibentuk system backup data bertingkat, sehingga

jaminan keamanan untuk keutuhan data lebih dapat terjamin.

•

Dokumen / File yang biasanya dikirimkan melalui fax ataupun paket pos,

dapat dikirim melalui e-mail dan transfer file dari / ke kantor pusat dan

kantor cabang dengan biaya

yang relatif

murah dan dalam jangka waktu

yang sangat cepat.

•

Pooling Data dan Updating Data antar kantor dapat dilakukan setiap hari

pada waktu yang ditentukan.

2.1.2

Arsitektur Jaringan

dalam

jaringan

komputer

dikenal

sistem

koneksi

antarnode

(komputer), yakni:

2.1.2.1 Peer to Peer

Peer artinya rekan sekerja. Peer-to-peer

network adalah jaringan

komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari

10 komputer

dengan 1

–

printer).

Untuk penggunaan

khusus, seperti

laboratorium komputer, riset, dan beberapa hal lain, maka model peer to

peer ini bisa saja dikembangkan untuk koneksi lebih dari 10 hingga 100

komputer.

Peer to peer adalah suatu model di mana tiap PC dapat memakai

resource pada PC lain atau memberikan resourcenya untuk dipakai di PC

lain. Dengan kata lain dapat berfungsi sebagai client maupun server pada

periode yang sama. Metode peer to peer ini pada sistem Windows

dikenal

sebagai

Workgroup,

mana

tiap

–

tiap

komputer

dalam satu

jaringan dikelompokkan dalam satu kelompok kerja.

2.1.2.2 Client Server

Selain pada jaringan lokal, sistem ini bisa juga diterapkan dengan

teknologi internet di mana ada suatu unit komputer yang berfungsi

sebagai server yang hanya memberikan layanan bagi komputer lain, dan

client

yang

juga

hanya

meminta

layanan

dari server.

Akses

dilakukan

secara

transparan

dari client

dengan

melakukan

terlebih

dulu

server yang dituju.

Client hanya bisa

menggunakan resource yang disediakan server

sesuai dengan otoritas yang diberikan oleh administrator. Aplikasi

yang

dijalankan pada sisi client bisa saja merupakan resource yang tersedia di

server

atau aplikasi

yang

diinstall

sisi

client

namun

hanya

bisa

dijalankan setelah terkoneksi ke server.

Jenis layanan Client – Server antara lain:

a. File Server

: memberikan layanan fungsi pengelolaan file.

b. Print Server

: memberikan layanan fungsi pencetakan.

c. Database Server: proses – proses

fungsional

mengenai database

dijalankan pada mesin ini dan stasiun lain dapat minta pelayanan.

d. DIP (Document Information Processing): memberikan pelayanan

fungsi penyimpanan, manajemen, dan pengambilan data.

2.1.3

Topologi Jaringan

Topologi jaringan atau arsitektur jaringan adalah gambaran perencanaan

hubungan

antarkomputer

dalam Local

Area

Network

yang

umumnya

menggunakan kabel (sebagai media transmisi), dengan konektor, Ethernet card,

dan perangkat pendukung lainnya.

Ada beberapa jenis topologi yang terdapat pada hubungan komputer pada

jaringan lokal area, seperti:

2.1.3.1 Topologi Bus

Topologi ini merupakan bentangan satu kabel yang kedua

ujungnya ditutup, di mana di sepanjang kabel terdapat node – node.

Sinyal dalam kabel dengan topologi ini dilewati satu arah sehingga

memungkinkan sebuah collision terjadi.

Keuntungan:

•

Murah, karena tidak memakai banyak media dan kabel yang

dipakai banyak tersedia di pasaran.

•

Setiap komputer dapat saling berhubungan secara langsung.

Kerugian:

•

Sering terjadi hang / crass talk,

yaitu bila lebih dari satu pasang

memakai

jalur

waktu

yang

sama,

harus

bergantian

atau

ditambah relay.

Gambar 2.1. Topologi Bus

2.1.3.2 Topologi Ring

Topologi jaringan yang berupa lingkaran tertutup yang berisi node

–

node. Sinyal mengalir dalam dua arah sehingga dapat

menghindarkan

terjadinya collision

sehingga memungkinkan

terjadinya pergerakan

yang

sangat cepat.

Semua komputer saling tersambung membentuk lingkaran (seperti

bus tetapi ujung – ujung bus disambung). Data yang dikirim diberi

address tujuan sehingga dapat menuju komputer yang dituju.

Keuntungan:

•

Kegagalan koneksi akibat gangguan media dapat diatasi lewat

jalur lain yang masih terhubung.

•

Penggunaan sambungan point to point membuat transmission

error dapat diperkecil.

Kerugian:

•

Data

yang

dikirim,

bila

melalui

banyak

komputer,

transfer

data

menjadi lambat.

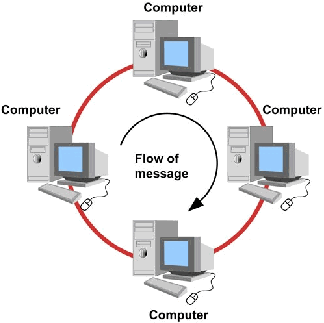

Gambar 2.2. Topologi Ring

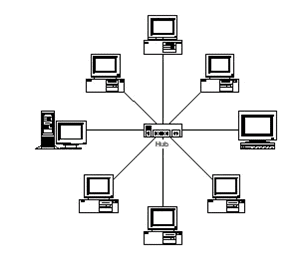

2.1.3.3 Topologi Star

Karakteristik

dari

topologi

jaringan

ini

adalah node

(station)

berkomunikasi langsung dengan station

lain

melalui central node (hub /

switch), traffic data mengalir dari node ke central node dan diteruskan ke

node (station)

tujuan. Jika salah satu segmen kabel putus, jaringan

lain

tidak akan terputus.

Keuntungan:

•

Akses ke station lain (client atau server) cepat.

•

Dapat

menerima workstation

baru

selama port

central node

(hub / switch) tersedia.

•

Hub / switch bertindak sebagai konsentrator.

•

Hub / switch dapat disusun seri (bertingkat) untuk menambah

jumlah station yang terkoneksi di jaringan.

•

User dapat lebih banyak disbanding topologi bus maupun ring.

Kerugian:

Bila

traffic

data

cukup

tinggi

dan

terjadi collision,

maka

semua

komunikasi

akan

ditunda,

dan

koneksi akan dilanjutkan dengan cara

random, apabila hub / switch mendeteksi tidak ada jalur yang sedang

dipergunakan oleh node lain.

Gambar 2.3. Topologi Star

2.1.3.4 Topologi Daisy – Chain (Linear)

Topologi ini merupakan peralihan dari topologi bus dan

topologi

ring, di mana tiap simpul terhubung langsung ke dua simpul lain melalui

segmen kabel, tetapi segmen membentuk saluran, bukan lingkaran utuh.

Antar komputer seperti terhubung secara seri.

Keuntungan:

Instalasi dan pemeliharaannya murah.

Kerugian:

Kurang andal (tidak sesuai dengan kemajuan jaman).

2.1.3.5 Topologi Tree / Hierarchical

Tidak semua stasiun mempunyai kedudukan

yang

sama. Stasiun

yang kedudukannya lebih tinggi menguasai stasiun di bawahnya,

sehingga jaringan sangat tergantung pada stasiun yang kedudukannya

lebih tinggi (hierarchical

topology)

dan

kedudukan

stasiun

yang

sama

disebut peer topology.

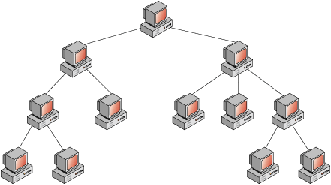

Gambar 2.4. Topologi Hierarchical

2.1.3.6 Topologi Mesh dan Full Connected

Topologi

jaringan

ini

menerapkan hubungan antarsentral secara

penuh. Jumlah saluran yang harus disediakan untuk membentuk jaringan

Mesh adalah jumlah sentral dikurangi 1 (n-1, n = jumlah sentral). Tingkat

kerumitan jaringan sebanding dengan meningkatnya jumlah sentral

yang

terpasang. Di samping kurang ekonomis

juga

relatif

mahal

dalam

pengoperasiannya.

Topologi mesh ini merupakan teknologi khusus (ad hock) yang

tidak dapat dibuat dengan pengkabelan, karena sistemnya yang rumit,

namun

dengan

teknologi

wireless topologi

ini

sangat

memungkinkan

untuk diwujudkan (karena dapat dipastikan tidak akan ada kabel yang

bersliweran). Biasanya untuk memperkuat sinyal transmisi data yang

dikirimkan, di tengah –

tengah (area) antarkomputer yang kosong

ditempatkan perangkat radio (air

point)

yang

berfungsi

seperti repeater

untuk memperkuat sinyal sekaligus untuk mengatur arah komunikasi data

yang terjadi.

Gambar 2.5. Topologi Mesh

2.1.3.7 Topologi Hybrid

Topologi ini merupakan topologi gabungan dari beberapa topologi

yang

ada,

yang

bisa

memadukan

kinerja dari beberapa topologi yang

berbeda, baik berbeda sistem maupun berbeda media transmisinya.

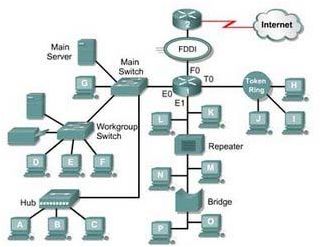

Gambar 2.6. Topologi Hybrid

2.1.4

Hardware Jaringan

Beberapa

media

hardware

yang

penting

dalam membangun

suatu

jaringan

adalah

kabel

atau

perangkat wi-fi,

Ethernet

card,

hub

atau switch,

repeater, bridge, atau router, dll.

2.1.4.1 Kabel

Ada dua jenis kabel yang dikenal secara umum dan sering dipakai

untuk LAN, yaitu coaxial dan twisted pair (UTP unshielded twisted pair

dan STP shielded twisted pair).

Ada dua jenis pemasangan kabel UTP yang umum

digunakan

pada jaringan lokal, ditambah satu jenis pemasangan khusus untuk cisco

router, yaitu:

•

Pemasangan lurus (Straight Through Cable),

•

Pemasangan menyilang (Cross Over Cable), dan

•

Pemasangan rol / melingkar (Roll Over Cable).

Sedangkan kabel coaxial

adalah kabel yang pertama

kali

digunakan untuk LAN. Saat ini masih digunakan, walaupun banyak yang

telah berganti dengan twisted – pair. Saat ini kabel coaxial banyak juga

digunakan

sebagai

kabel

televisi.

Kabel coaxial

dapat

mendukung

transmisi data hingga 10 mbps dengan jarak mencapai 500 meter. Tetapi

harganya sedikit lebih mahal daripada UTP, dan pemasangannya sulit.

Selain

itu,

ada

kabel fiber

optic

yang

biasanya

digunakan

untuk

pengkabelan

backbone. Kabel ini menggunakan berkas cahaya sebagai

penghantar

data.

Kabel

fiber

optic tidak terpengaruh oleh aliran

listrik

maupun medan magnet, memiliki kecepatan tinggi dan dapat mencapai

jarak yang jauh tanpa kehilangan data. Kabel fiber optic jauh lebih mahal

jika dibandingkan dengan kabel tembaga biasa, memerlukan peralatan

yang lebih mahal, dan pemasangannya sulit.

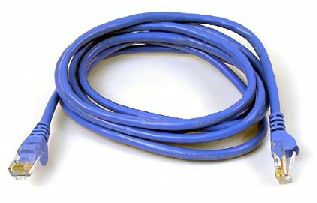

Gambar 2.7. Kabel UTP

2.1.4.2 Hub dan Switch (Konsentrator)

Sebuah konsentrator (hub atau switch) adalah sebuah perangkat

yang menyatukan kabel – kabel network dari tiap workstation, server atau

perangkat

lain.

Dalam topologi bintang, kabel

twisted

pair dating

dari

sebuah workstation masuk ke dalam hub atau switch.

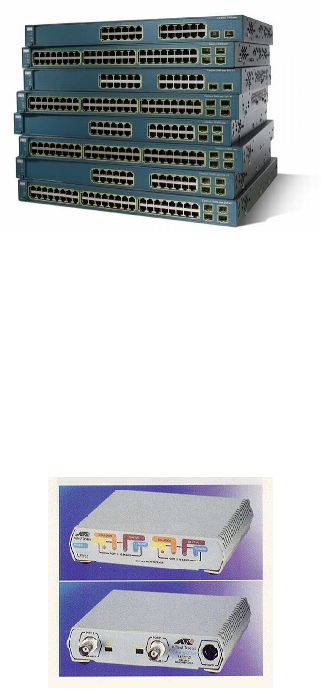

Gambar 2.8. Switch

2.1.4.3 Repeater

Fungsi

utama repeater adalah

untuk

memperkuat

sinyal dengan

cara

menerima sinyal

dari

suatu segmen

kabel

LAN

lalu

memancarkan

kembali

dengan

kekuatan

yang

sama

dengan

sinyal

asli

pada

segmen

kabel yang lain. Dengan cara ini jarak antara kabel dapat diperjauh.

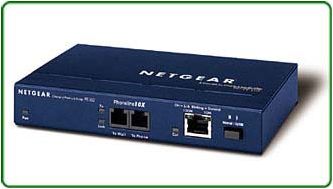

Gambar 2.9. Repeater

2.1.4.4 Bridge

Fungsi dari bridge

itu sama dengan

fungsi

repeater tetapi bridge

lebih

fleksibel

dan

lebih

cerdas

daripada repeater. Bridge

dapat

menghubungkan jaringan yang menggunakan metode transmisi yang

berbeda.

Bridge mampu memisahkan sebagian dari trafik karena

mengimplementasikan

mekanisme

frame filtering.

Mekanisme

yang

digunakan

bridge

ini

umum disebut

sebagai

store

and

forward.

Walaupun demikian broadcast traffic yang dibangkitkan dalam LAN

tidak dapat difilter oleh bridge.

Bridges juga dapat digunakan untuk mengkoreksikan network

yang menggunakan tipe kabel yang berbeda ataupun topologi yang

berbeda

pula.

Bridges dapat

mengetahui

alamat

masing

–

masing

komputer di masing – masing sisi jaringan.

Gambar 2.10. Bridge

2.1.4.5 Router

Sebuah router mampu mengirimkan data / informasi dari suatu

jaringan ke jaringan lain yang berbeda. Router hampir sama dengan

bridge. Router akan mencari jalur terbaik untuk mengirimkan sebuah

pesan

yang berdasarkan

atas

alamat

tujuan

dan

alamat

asal.

Router

mengetahui

alamat

masing

–

masing

komputer di lingkungan jaringan

lokalnya, mengetahui alamat bridges dan router lainnya.

Kemampuan yang dimiliki router, di antaranya:

1. Router

dapat

menerjemahkan

informasi

antara

LAN

Anda

dan

internet.

2. Router

akan

mencarikan

alternatif

jalur

yang

terbaik

untuk

mengirimkan data melewati internet.

3. Mengatur jalur

sinyal

secara

efisien

dan

dapat

mengatur

data yang

mengalir di antara dua buah protokol.

4. Dapat mengatur aliran data di antara topologi jaringan linear bus dan

bintang (star).

5. Dapat mengatur aliran data melewati kabel fiber optic, kabel koaksial

atau kabel twisted pair.

Gambar 2.11. Router

2.1.5

Elemen Penting Protokol

Elemen-elemen penting dari protokol adalah syntax, semantics, dan

timing.

Syntax

mengacu pada

struktur

atau

format data,

yang

mana

dalam urutan

tampilannya memiliki makna tersendiri. Sebagai contoh, sebuah protokol

sederhana

akan

memiliki

urutan

pada

delapan bit

pertama

sebagai

alamat

pengirim, delapan bit kedua sebagai alamat penerima dan bit stream sisanya

merupakan informasinya sendiri.

2. Semantics mengacu pada maksud setiap section bit. Dengan kata lain adalah

bagaimana bit-bit tersebut terpola untuk dapat diterjemahkan.

Timing mengacu

pada 2

karakteristik,

yakni

kapan

data

harus dikirim dan

seberapa cepat data tersebut dikirim. Sebagai contoh, jika pengirim

memproduksi data sebesar 100 Megabits per detik (Mbps) namun penerima

hanya mampu mengolah data pada kecepatan 1 Mbps, maka transmisi data

akan menjadi overload pada sisi penerima dan akibatnya banyak data akan

hilang atau musnah.

2.1.5.1

Referensi Model OSI

Model OSI menyediakan secara konseptual kerangka kerja untuk

komunikasi

antarkomputer,

tetapi model

ini

bukan

merupakan

metode

komunikasi.

Dalam konteks

jaringan

(komunikasi

data),

sebuah

protokol

adalah suatu

aturan

formal

dan

kesepakatan

yang

menentukan

bagaimana

komputer

bertukar

informasi

melewati sebuah media jaringan. Sebuah

protokol mengimplementasikan salah satu atau lebih lapisan-lapisan OSI.

Secara

umum,

fungsi

dari

masing-masing

layer akan

dijelaskan

seperti berikut:

1. Physical Layer

Lapisan ini bertanggungjawab untuk

mengaktifkan

dan

mengatur

physical

interface jaringan

komputer.

Pada lapisan

ini

berfungsi

untuk

mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi

bit, arsitektur jaringan (seperti

halnya Ethernet atau Token Ring),

topologi

jaringan, dan pengabelan. Selain itu, level ini juga mendefinisikan

bagaimana

Network

Interface

Card

(NIC)

berinteraksi

dengan

media

wire

atau wireless.

Layer physical berkaitan langsung dengan besaran fisik seperti listrik,

magnet, gelombang. Data biner dikodekan berbentuk sinyal yang dapat

ditransmisikan melalui jaringan.

2. Data Link Layer

Lapisan

ini

mengatur topologi jaringan, error notification, dan flow

control. Tugas utama data link layer adalah sebagai fasilitas

transmisi raw

data

dan

mentransformasi

data

tersebut

saluran

yang

bebas dari

kesalahan transmisi.

Sebelum diteruskan ke network layer, data link layer melaksanakan

tugas

ini

dengan

memungkinkan

pengiriman

memecah-mecah

data input

menjadi sejumlah data frame (biasanya berjumlah ratusan atau ribuan byte).

Kemudian data link layer mentransmisikan frame tersebut secara berurutan,

dan

memproses

acknowledgement frame

yang dikirim kembali oleh

penerima.

3. Network Layer

Network layer berfungsi untuk mengendalikan operasi subnet

dengan meneruskan paket-paket dari satu node ke node lain dalam jaringan.

Masalah

desain

yang

penting

adalah

bagaimana

cara

menentukan route

pengiriman paket dari sumber ke tujuannya.

4. Transport Layer

Fungsi dasar transport layer adalah menerima data dari session

layer,

memecah

data

menjadi

bagian-bagian yang

lebih kecil

bila

perlu,

meneruskan data ke network layer, dan menjamin bahwa semua potongan

data tersebut bisa tiba di sisi lainnya dengan benar. Selain itu, semua hal

tersebut harus dilaksanakan secara efisien, dan bertujuan dapat melindungi

layer-layer bagian atas dari perubahan teknologi hardware yang tidak dapat

dihindari.

5. Session Layer

Session layer mengijinkan para pengguna untuk menetapkan session

dengan pengguna lainnya. Layer ini membuka, mengatur dan menutup suatu

session antara aplikasi-aplikasi.

6. Presentation Layer

Presentation layer

melakukan

fungsi-fungsi

tertentu

yang

diminta

untuk menjamin penemuan sebuah penyelesaian umum bagi masalah

tertentu.

Selain

memberikan

sarana-sarana

pelayanan

untuk

konversi,

format,

dan

enkripsi

data,

presentation layer juga

bekerja

dengan

file

berformat ASCII, EBCDIC, JPEG, MPEG, TIFF, PICT, MIDI, dan Quick

Time.

7. Application Layer

Lapisan ini bertugas memberikan sarana pelayanan langsung ke

user,

yang

berupa

aplikasi-aplikasi dan

mengadakan

komunikasi

dari

program ke

program.

Jika

kita

mencari

suatu

file

dari

file

server

untuk

digunakan sebagai aplikasi pengolah kata, maka proses ini bekerja melalui

layer ini. Demikian pula jika kita mengirimkan e-mail, browse ke internet,

chatting,

membuka

telnet

session, atau menjalankan FTP,

maka

semua

proses tersebut dilaksanakan di layer ini.

2.1.5.2

Arsitektur TCP/IP

Dalam TCP/IP,

terjadi

penyampaian

data

dari

satu

protokol

protokol lainnya, setiap protokol memperlakukan semua informasi sebagai

data, jika suatu protokol menerima data daru protokol lain di atasnya, maka

protokol tesebut akan menambahkan informasi tambahan miliknya ke data

tersebut, informasi ini memiliki fungsi yang sesuai dengan fungsi protokol

tersebut, setelah

itu

data dikirim kembali ke

bawahnya, peristiwa

tersebut

masuk dalam proses Send Data (terjadi dari atas ke bawah atau dari layer 4,

3, 2, dan 1. Sebaliknya jika terjadi proses sebaliknya disebut Receive Data.

Pada protokol model TCP/IP standar, protokol dibagi menjadi 4

lapisan / layer, fungsi dari masing-masing lapisan / layer, yaitu:

1. Network Interface Layer

Network

Inteface

Layer atau

ada

yang

menyebutnya

sebagai Host-to-

Network

Layer

(pada

model

OSI

dapat

merupakan

gabungan

dari layer-

layer: Physical dan Data Link) bertanggung jawab mengirim dan menerima

data ke / dari

media fisik. Media

fisik bias berupa kabel, serat optik, atau

gelombang radio, sehingga protokol

ini harus

mampu

menerjemahkan

sinyal

listrik

menjadi data digital yang dimengerti komputer,

yang berasal

dari peralatan lain.

2. Internet Layer

Internet layer, pada model OSI sama dengan Network Layer,

bertanggung jawab dalam proses pengiriman packet ke alamat yang tepat.

Pada layer

ini terdapat

tiga

macam protokol,

yaitu IP, ARP, dan ICMP. IP

(Internet Protocol) berperan sebagai penyampai packet data ke alamat yang

tepat, ARP (Address Resolution Protocol) berperan sebagai penentu alamat

hardware dari host / komputer yang terletak pada network yang sama, dan

ICMP (Internet Control Message Protocol) berperan sebagai protokol untuk

mengirimkan pesan dan laporan kegagalan pengiriman data.

3. Transport Layer

Transport layer, sama dengan pada model OSI, berisi protokol yang

bertanggung

jawab

untuk

mengadakan

komunikasi

antar

dua

host

komputer (peer entity -

peer entity). Protokol tersebut adalah TCP

(Transmission Control Protocol) dan UDP (User Datagram Protocol). TCP

merupakan protokol yang berorientasi pada hubungan yang andal (reliable

connection – oriented protocol) yang

mengizinkan sebuah aliran byte yang

berasal

pada

suatu

mesin

untuk dikirimkan tanpa error

sebuah

mesin

yang ada di internet. TCP memecah aliran byte data menjadi pesan – pesan

diskret dan meneruskannya ke internet layer. Proses TCP penerima merakit

kembali pesan – pesan

yang diterimanya menjadi aliran output. TCP juga

menangani pengirim yang cepat tidak akan membanjiri penerima yang

lambat. UDP

merupakan protokol yang tidak andal (unreliable) dan tanpa

sambungan (connectionless) bagi aplikasi – aplikasi yang tidak memerlukan

pengurutan TCP atau pengendalian aliran dan bagi aplikasi – aplikasi yang

ingin melayani

dirinya sendiri. UDP juga digunakan secaara meluas pada

query dan aplikasi client / server jenis request reply, dimana pengirim yang

lebih penting diutamakan disbanding yang akurat. Contoh pengiriman

percakapan atau video.

4. Application Layer

Application layer

(sama

dengan

model

OSI,

untuk

session

layer

dan

presentation layer karena dirasa tidak diperlukan

lagi /

manfaatnya sedikit

sekali, maka keduanya tidak dipakai lagi) terletak semua aplikasi atau

protokol –

protokol

tingkat tinggi yang

menggunakan

protokol

TCP

IP.

Contoh protokol tingkat tinggi atau aplikasi tersebut adalah terminal virtual

(TELNET), transfer file

(FTP), surat elektronik (SMTP), Domain Name

Service (DNS), HTTP, dan lain sebagainya.

2.1.5.3 DHCP

DHCP (Dynamic Host Configuration Protocol) memungkinkan

komputer

bergabung

dengan

jaringan berbasis IP tanpa harus memiliki

alamat IP. DHCP adalah protokol yang memberikan alamat IP khas kepada

perangkat, mengeluarkan, dan memperbaharui alamat IP ketika perangkat

keluar

dan

masuk

kembali

jaringan.

Banyak Internet

Service Provider

(ISP)

memakai

DHCP

guna

memberi izin

pelanggan

untuk

bergabung

dengan internet tanpa perlu syarat – syarat yang memberatkan.

Kondisi DHCP menghendaki adanya sebuah server DHCP yang

dipasang dengan parameter konfigurasi tepat untuk jaringan tertentu.

Parameter kunci DHCP mencakup rangkaian alamat IP yang tersedia,

subnet mask yang sesuai, dan gateway serta alamat name server.

Selanjutnya perangkat – perangkat yang menjalankan perangkat lunak client

DHCP dapat secara otomatis menyimpan konfigurasi ini sesuai keperluan.

Menggunakan DHCP pada suatu jaringan berarti para pengelola sistem

tidak harus mengkonfigurasi parameter – parameter ini satu demi satu untuk

tiap – tiap perangkat yang bergabung dengan jaringan.

2.1.5.4

UDP

UDP (User Datagram Protocol) adalah protokol kelas ‘ringan’

yang dibangun di atas IP. UDP meringkas kinerja tambahan dari IP dengan

tidak mengimplementasikan beberapa dari fitur yang dimiliki protokol yang

lebih ‘berat’ seperti TCP.

Secara

khusus,

UDP

memungkinkan

paket

individual untuk dibuang (tanpa usaha untuk mengulang) dan menerima

paket UDP dalam urutan berbeda dibandingkan saat dikirimkan.

2.1.5.5

TCP

TCP (Transmission Control Protocol) merupakan protokol tingkat

pengangkutan

standar

yang

menyediakan

layanan

stream

full

duplex dan

menjadi tempat andalan banyak protokol aplikasi TCP memungkinkan suatu

proses

atau satu perangkat

untuk

mengirimkan

stream

data

untuk

suatu

proses atau hal lain.

TCP/IP

(Transmission

Control

Protocol/Internet

Protocol)

merupakan

seperangkat protokol

gabungan

yang

melaksanakan

kebenaran

transfer

data.

menerima

data

tersebut

dari

TCP,

memecahnya

menjadi

paket – paket, dan mengirimnya kembali ke jaringan di dalam internet.

2.1.5.6

Internet Protocol (IP)

Internet Protocol merupakan protokol layer jaringan dalam stack

TCP/IP

yang

memberikan

layanan antar jaringan tanpa koneksi. IP

menyediakan

fitur-fitur

untuk

pengalamatan, spesifikasi jenis layanan,

fragmentasi dan perakitan kembali, serta keamanan. Barangkali IP

merupakan protokol jaringan terpopuler di dunia. Data yang menempuh

perjalanan

melewati

jaringan

berbasis IP berbentuk paket;

setiap paket

meliputi

header

(yang menetapkan

sumber,

tujuan, dan informasi

lain

mengenai data) dan data pesan itu sendiri.

IP mendukung gagasan pengalamatan khas untuk komputer dalam

jaringan.

Alamat

yang

sekarang (IPv4)

berisi

empat byte (32

bit)

yang

cukup untuk mengarahkan tujuan alamat kebanyakan komputer di

internet.

IP mendukung protocol layering seperti yang ditetapkan pada model acuan

OSI. Protokol popular yang levelnya lebih tinggi seperti HTTP, TCP, dan

UDP ditempatkan secara langsung di bagian atas IP. IP juga mampu

menempuh perjalanan melewati beberapa antarmuka data link yang

berbeda-beda

dan

levelnya

lebih

rendah

seperti Ethernet

dan

ATM.

diawali dari UNIX networking pada tahun 1970-an.

Berikut ini adalah penjabaran kelas-kelas alamat IP di atas:

1. Kelas A

Octet pertama pada pengalamatan kelas A digunakan untuk network;

octet kedua, ketiga, dan terakhir adalah untuk alamat host. Jangkauan

alamat kelas A adalah 0-127 ditandai dengan bit pertama dari octet pertama

yang harus bernilai 0 sedangkan yang lainnya adalah bebas (0xxxxxxx).

Kelas A digunakan pada jaringan dengan network yang sedikit dengan

jumlah host yang sangat banyak.

2. Kelas B

Pada pengalamatan kelas B, octet pertama dan kedua digunakan

untuk

network,

sedangkan

octet

ketiga

dan

keempat

adalah

untuk host.

Jangkauan alamat kelas B adalah 128-191, ditandai dengan bit pertama dan

bit kedua dari octet pertama yang harus bernilai 1 dan 0, sedangkan sisanya

bernilai bebas (10xxxxxx).

3. Kelas C

Pada pengalamatan kelas ini, octet

pertama,

kedua,

dan

ketiga

digunakan

untuk

network, sedangkan

octet

terakhir

untuk host. Jangkauan

alamat kelas C adalah 192-223, ditandai dengan

bit pertama,

kedua,

dan

ketiga dari octet pertama yang harus bernilai 1, 1, dan 0 (110xxxxx). Kelas

digunakan

untuk

jumlah network

yang

banyak

dan

jumlah

host

yang

sedikit.

4. Kelas D

Pengalamatan kelas D adalah pengalamatan yang tidak memiliki

alokasi khusus untuk network maupun host. Pengalamatan ini mempunyai

jangkauan alamat dari 234 hingga 239, ditandai dengan nilai bit pertama

sampai

dengan

bit

keempat

dari

octet

pertama

yang

bernilai

1110,

sedangkan bit-bit lainnya dapat bernilai bebas (1110xxxx). Pengalamatan

kelas D

memiliki perbedaan dengan pengalamatan kelas A, B, dan C. Hal

ini disebabkan karena 28 bit terakhir dari pengalamatan kelas D tidak

terstruktur. Pengalamatan kelas D ini diperuntukkan untuk pengalamatan IP

multicast.

5. Kelas E

Pengalamatan kelas E digunakan untuk penelitian dan mempunyai

jangkauan alamat dari 240 sampai

dengan

255.

Pengalamatan

kelas

ini

ditantdai

dengan

nilai

bit

pertama sampai

dengan

bit

keempat

dari

octet

pertama yang memiliki nilai 1 (1111xxxx).

2.1.5.7 Pengalokasian IP Address

IP address terdiri atas dua bagian, yaitu network ID dan host ID.

Network ID menunjukkan

nomor network, sedangkan host ID

mengidentifikasikan host dalam

satu network. Pengalokasian IP address

pada

dasarnya

ialah proses

memilih

network ID

dan

host ID

yang

tepat

untuk suatu jaringan. Tepat atau tidaknya konfigurasi ini tergantung dari

tujuan

yang

hendak

dicapai,

yaitu

mengalokasikan

IP address

se-efisien

mungkin.

Terdapat

beberapa

aturan dasar

dalam

menentukan

network

dan host ID yang hendak digunakan. Aturan tersebut adalah:

•

Network

127.0.0.1

tidak

dapat

digunakan

karena

secara

default

digunakan

dalam keperluan

loop-back. (Loop-Back

adalah

address

yang digunakan komputer untuk menunjuk dirinya sendiri).

• Host ID tidak boleh semua bitnya diset 1 (contoh kelas A:

126.255.255.255), karena akan diartikan sebagai alamat broadcast. ID

broadcast merupakan alamat yang mewakili seluruh anggota jaringan.

Pengiriman paket ke alamat ini akan menyebabkan paket didengarkan

oleh seluruh anggota network tersebut.

•

Network ID dan host ID tidak boleh sama dengan 0 (seluruh bit diset 0

seperti 0.0.0.0), karena IP address dengan host ID 0 diartikan sebagai

alamat network. Alamat network adalah alamat yang digunakan untuk

menunjuk suatu jaringan, dan tidak menunjukkan suatu host.

•

Host

harus

unik

dalam

suatu

network.

Dalam

satu

network

tidak

boleh ada dua host dengan host ID yang sama.

2.1.6

Konfigurasi Routing

Routing adalah usaha untuk forwarding datagram dari satu antarmuka ke

antarmuka

yang

lainnya

lingkup

pertukaran informasi

dalam tabel

routingnya.

Protokol routing adalah program untuk pertukaran

informasi yang digunakan untuk

membuat tabel routing.

Konfigurasi routing adalah suatu hal yang spesifik dalam suatu jaringan,

dalam arti

dimungkinkan

suatu

jaringan

memerlukan

protokol

jaringan

untuk

membuat tabel

routing

tapi

dimungkinkan

juga

tidak

diperlukan

protokol

routing,

hal

mana

dalam kasus

routing

yang

dibentuk

secara

manual

dan

atau

memang

keperluan administrator jaringan untuk membuat routing yang tidak boleh dirubah.

Ada tiga perintah melakukan konfigurasi routing yaitu: minimal, statik, dan dinamik.

2.1.6.1 Routing Minimal

Routing

minimal

dibentuk

untuk

kebutuhan jaringan yang khusus dan

terisolasi dari jaringan TCP/IP lain di luarnya. Untuk kebutuhan pembentukan

tabel

routing

dibentuk

melalui

perintah ifconfig

dalam

melakukan

konfigurasi

antarmuka jaringan komputer. Karena tidak memiliki atau tidak diperlukan akses

ke jaringan TCP/IP lain maka di sini tidak diperlukan proses subnetting jaringan.

2.1.6.2 Routing Statik

Entri-entri dalam forwarding table router diisi dan dihapus secara manual

oleh

administrator

jaringan

melalui

perintah route.

Routing

statik adalah

pengaturan

routing paling sederhana yang dapat dilakukan pada jaringan

komputer.

Menggunakan

routing

statik

murni

dalam sebuah

jaringan

berarti

mengisi

setiap

entri

dalam forwarding

table

setiap

router

yang

berada

jaringan tersebut.

Penggunaan routing statik dalam sebuah jaringan yang kecil tentu

bukanlah

suatu

masalah;

hanya

beberapa

entri

yang perlu

diisikan pada

forwading table di setiap router.

2.1.6.3 Routing Dinamik

Perubahan entri-entri forwarding table router dilakukan melalui protokol

routing.

Routing

dinamik

adalah

cara

yang digunakan

untuk

melepaskan

kewajiban

mengisi

entri-entri forwarding

table secar

manual.

Protokol routing

mengatur router-router sehingga dapat berkomunikasi satu dengan yang lain dan

saling memberikan informasi routing yang dapat mengubah isi forwarding table,

tergantung keadaan jaringannya. Dengan cara

ini, router-router

mengetahui

keadaan jaringan yang terakhir dan mampu meneruskan datagram ke arah yang

benar.

Tabel 2.1. Perbedaan Routing Statik dengan Routing Dinamik

Routing Statik

Routing Dinamik

Berfungsi pada protokol IP

Berfungsi pada inter-routing protocol

Router

tidak

dapat

membagi

informasi

routing

Router

membagi

informasi

routing secara

otomatis

Routing tabel dibuat dan dihapus secara

manual

Routing tabel dibuat dan dihapus secara

dinamis oleh router

Tidak menggunakan routing protocol

Terdapat routing protocol, seperti RIP atau

OSPF

Microsoft

mendukung multihomed

system

seperti router

Microsoft mendukung RIP untuk IP dan

IPX/SPX

2.1.7

Komunikasi Data

Prinsip

utama dari sistem komunikasi adalah pertukaran data antara dua

bagian. Di bawah ini merupakan ilustrasi dari komunikasi:

1. Source

Alat ini membangkitkan data sehingga dapat ditransmisikan, contoh: telepon

dan PC (personal computer).

2. Transmitter

Transmitter memindah dan menandai informasi dengan cara yang sama

seperti menghasilkan sinyal-sinyal elektromagnetik yang dapat

ditransmisikan melewati beberapa sistem transmisi berurutan.

3. Transmission system

Berupa jalur transmisi tunggal atau jaringan kompleks yang menghubungkan

antara sumber dengan destination.

4. Receiver

Receiver

menerima

sinyal dari

sistem transmisi

dan

menggabungkannya ke

dalam bentuk tertentu yang dapat ditangkap oleh tujuan.

5. Destination

Menangkap data yang dihasilkan oleh receiver.

2.1.8

Istilah – Istilah Komunikasi Data

2.1.8.1 Sinyal

Sinyal adalah tampilan data elektrik atau elektromagnetik.

Dalam

sistem komunikasi, data disebarkan dari satu titik yang lain melalui

sebuah sinyal –

sinyal elektrik. Suatu sinyal analog merupakan aneka

ragam gelombang elektromagnetik yang berlangsung terus – menerus

yang kemungkinan disebarkan lewat berbagai macam media, contoh

media kabel, semacam twisted pair dan coaxial cable, kabel fiber optic,

dan atmosfer atau ruang perambatan. Sinyal digital adalah suatu

rangkaian

voltase

pulsa

yang

bisa

transmisikan

melalui

sebuah

media

kabel, sebagai

contoh

level

positif

konstan ditunjukan

sebagai

biner

sedangkan level voltase negative konstan dengan biner 0.

2.1.8.2 Gelombang Pembawa

Gelombang pembawa

(bahasa

Inggris:

carrier

wave)

adalah

bentuk gelombang (biasanya sinusoidal) yang dimodifikasi untuk

mewakili informasi yang disalurkan. Gelombang pembawa ini biasanya

mempunyai frekuensi yang jauh lebih tinggi daripada sinyal yang

mengandung informasinya. Gelombang pembawa digunakan oleh

pesawat pengirim saat

mengirimkan isyarat (signal)

melalui ruang bebas

atau bahan tertentu sehingga isyarat tersebut dapat dimengerti pada

sebuah pesawat penerima.

2.1.8.3 Frekuensi

Frekuensi adalah

ukuran jumlah putaran ulang per peristiwa

dalam selang waktu

yang diberikan.

Untuk memperhitungkan

frekuensi,

seseorang menetapkan jarak waktu, menghitung jumlah kejadian

peristiwa, dan membagi hitungan ini dengan panjang jarak waktu. Hasil

perhitungan ini dinyatakan dalam satuan hertz (Hz). Frekuensi sebesar 1

Hz menyatakan peristiwa yang terjadi satu kali per detik.

2.1.8.4 Modulasi

Modulasi

adalah

proses

perubahan

(varying) suatu gelombang

periodik sehingga menjadikan suatu sinyal mampu membawa suatu

informasi. Dengan proses modulasi, suatu informasi (biasanya

berfrekuensi

rendah)

bisa

dimasukkan

dalam suatu

gelombang

pembawa, biasanya berupa

gelombang sinus berfrekuensi tinggi.

Terdapat tiga parameter kunci pada suatu gelombang sinusiuodal yaitu:

amplitude, fase, dan frekuensi. Ketiga parameter tersebut dapat

dimodifikasi sesuai dengan sinyal informasi (berfrekuensi rendah) untuk

membentuk sinyal yang termodulasi.

2.1.8.5 PCM

Pulse Code Modulation (PCM) adalah metode yang paling umum

digunakan untuk sistem telephony sekarang ini. Sinyal suara manusia

memiliki lebar frekuensi dari 20 Hz sampai 20 kHz. Namun sistem

telepon PSTN hanya menggunakan jangkauan frekuensi 300 Hz – 3400

kHz

atau bandwidth sekitar

kHz.

PCM

mengubah

gelombang

suara

(perubahan

tegangan

secara

analog)

menjadi

rentetan

pulsa

digital

(‘0’

dan

‘1’) dengan kecepatan 64 kbps. Pemakaiannya

masih standar untuk

telepon digital saat ini. Penggunaan yang nyata adalah untuk

mendigitalkan

suara

di handphone,

mendigitalkan

suara

agar

dapat

dikirim melalui internet (VoIP) dan banyak aplikasi lainnya. Sinyal suara

yang

telah

didigitalkan

akan

menjadi

rentetan sinyal

‘0’

dan

‘1’

yang

disebut dengan sinyal baseband.

2.1.9

Bandwidth dan Throughoutput atau Throughput

Bandwidth adalah luas atau lebar cakupan frekuensi yang digunakan oleh

sinyal dalam medium transmisi.

Dalam kerangka

ini, bandwidth dapat diartikan

sebagai perbedaan antara komponen sinyal frekuensi tinggi dan sinyal

frekuensi

rendah.

Frekuensi

sinyal

diukur

dalam satuan

Hertz.

Bandwidth

diartikan

juga

sebagai takaran jarak frekuensi. Dalam bahasa mudahnya, adalah sebuah takaran

lalu lintas data yang masuk dan yang keluar. Dalam jaringan komputer dan ilmu

komputer, bandwidth digital, bandwidth jaringan atau bandwidth adalah

ukuran

yang tersedia atau dikonsumsi. Komunikasi data tersebut dinyatakan dalam bit / s

atau Multiples of (kbit / s, Mbit / s, dll).

Dalam perancangan IPTV, bandwidth merupakan suatu yang harus

diperhitungkan agar dapat memenuhi kebutuhan pelanggan yang dapat

digunakan menjadi parameter untuk menghitung jumlah peralatan yang

dibutuhkan dalam suatu jaringan. Perhitungan

ini juga sangat diperlukan dalam

efisiensi jaringan dan biaya serta acuan pemenuhan kebutuhan. Bandwidth

adalah nilai kotor kapasitas maksimal sebuah jaringan. Sedangkan throughput

adalah nilai riil dari penggunaan jaringan yang bisa digunakan. Throughput

adalah bandwidth actual yang diukur secara spesifik. Jadi nilai bandwidth selalu

lebih besar daripada nilai Throughput. Throughput yang didapatkan kadang bisa

sangat jauh dari harapan. Penyebabnya banyak, diantaranya adalah:

1. Perangkat jaringan (misalnya, sudah terlalu tinggi loadnya, setting yang

kurang tepat, dll).

2. Tipe data yang ditransfer (misalnya, umumnya web lebih cepat dari ftp).

3. Topologi jaringan.

4. Jumlah pengguna.

5. Spesifikasi komputer pengguna / user / server.

6. Interferensi (misalnya listrik, cuaca, dll).

2.1.10 Transmisi Data

Transmisi data terjadi di antara transmitter dan receiver melalui beberapa

media

transmisi.

Media

transmisi

dapat

digolongkan

sebagai guided

atau

unguided. Pada kedua hal itu, komunikasi berada dalam bentuk gelombang

elektromagnetik. Dengan guided media, ujung ke ujung bila menyediakan suatu

hubungan langsung di antara dua perangkat dan membagi dua media yang sama

dan gelombang dikendalikan sepanjang jalur fisik, contoh – contoh guided media

adalah twisted pair, coaxial cable, serta fiber optic. Unguided media

menyediakan alat untuk menstransmisikan gelombang –

gelombang

elektromagnetik

namun

tidak

mengendalikannya,

contoh adalah

perambatan

(propagation) di udara, dan laut.

2.1.10.1

Transmisi Data Analog

Analog

data

menerima

nilai

yang terulang

secara

terus

menerus dan kontinu dalam beberapa interval. Sebagai contoh suara dan

video mengubah pola-pola intensitas secara terus menerus. Sebagian

besar data yang dikumpulkan oleh sensor seperti temperatur dan tekanan,

dinilai tanpa henti.

Sinyal analog adalah sinyal terus untuk waktu yang

berbeda-beda fitur (variabel) dari sinyal adalah representasi dari beberapa

waktu bervariasi jumlah, yakni sejalan waktu ke sinyal bervariasi. Ia

berbeda

dari

sinyal

digital

yang

kecil

dalam fluktuasi

sinyal

yang

berarti. Analog biasanya pemikiran dalam konteks listrik, namun

mekanik, pneumatic,

hidrolik, dan sistem lain

juga dapat menyampaikan

sinyal analog.

2.1.10.2

Transmisi Data Digital

Istilah digital sinyal yang digunakan untuk merujuk ke

lebih dari satu konsep. Dapat merujuk kepada ciri - ciri waktu sinyal yang

memiliki

ciri

–

ciri

jumlah

tingkatan,

misalnya

sampel

dan quantified

sinyal analog, atau untuk waktu yang terus-waveform sinyal dalam sistem

digital,

mewakili

sedikit streaming.

Pada

kasus

pertama,

sinyal

yang

dihasilkan oleh alat modulasi digital sebagai metode dikonversi menjadi

sinyal analog, sementara itu dianggap sebagai sinyal digital dalam kedua

kasus.

2.1.11 Metode Transmisi Data

Terdapat berbagai metode dalam proses transmisi data, yakni broadcast,

unicast, dan multicast.

2.1.11.1

Unicast

merupakan

jaringan point

point (one

one).

Ketika

digunakan,

satu

sistem tunggal

mencoba

berkomunikasi

hanya

dengan satu sistem lainnya.

Jaringan point to point biasanya digunakan

pada jaringan yang besar, dengan menghubungkan jaringan lokal ke

jaringan lain melalui satu titik akses point.

Bila satu paket data akan dikirimkan ke mesin (node) lain

di jaringan yang lain, maka paket tersebut harus melewati satu atau lebih

node yang lain yang berfungsi sebagai perantara. Node perantara ini

dapat juga merupakan komputer gateway yang berfungsi sebagai gerbang

keluar-masuknya paket data dari satu jaringan ke jaringan lain.

Pada jaringan Ethernet, penggunaan unicast dapat

diketahui dengan melihat MAC Address asal dan tujuan yang merupakan

alamat host yang

unik. Pada jaringan

yang menggunakan IP, alamat

asal dan tujuan merupakan alamat yang unik (tidak akan sama satu

dengan yang lain).

Ketika sistem berhubungan dengan frame jaringan, ia akan

selalu

memeriksa MAC

Address

miliknya

untuk

melihat

apakah

frame

tersebut

ditujukan

untuk

dirinya. Jika

MAC

Address-nya cocok dengan

sistem

tujuan,

maka

akan

memprosesnya.

Jika

tidak, frame

tersebut

akan diabaikan.

2.1.11.2

Multicast

merupakan transmisi yang dimaksudkan untuk

banyak tujuan, tetapi tidak harus semua host. Oleh karena itu, multicast

dikenal

sebagai

metode

transmisi one

many

(satu

banyak)

atau

jaringan point to multipoint.

Multicast digunakan dalam kasus-kasus tertentu, misalnya

ketika

sekelompok

komputer

perlu

menerima

transmisi

tertentu.

Salah

satu contohnya adalah streaming audio atau video. Misalkan banyak

komputer

ingin

menerima

transmisi video pada waktu yang bersamaan.

Jika data tersebut dikirimkan ke setiap komputer secara individu, maka

diperlukan

beberapa

aliran

data.

Jika data

tersebut

dikirimkan

sebagai

broadcast, maka tidak perlu lagi proses untuk semua sistem. Dengan

multicast data tersebut hanya dikirim sekali, tetapi diterima oleh banyak

sistem.

Protokol –

protokol tertentu menggunakan range

alamat

khusus

untuk multicast. Sebagai

contoh, alamat IP dalam

kelas

telah

direservasi untuk keperluan multicast. Jika semua host

perlu menerima

data video,

mereka

akan

menggunakan alamat IP

multicast yang sama.

Ketika mereka

menerima paket yang ditujukan ke alamat

tersebut,

mereka akan memprosesnya.

Setiap sistem selain memiliki MAC Address (dari

vendor

pembuat Ethernet card atau network adapter), ia juga memiliki alamat IP

sendiri-sendiri. Selain itu mereka juga mendengarkan alamat

multicast

mereka.

2.1.11.3 Broadcast

Jenis transmisi jaringan

yang

terakhir

adalah broadcast,

yang juga dikenal sebagai

metode transmisi one to all

(satu ke semua).

Sistem broadcast juga dapat digunakan untuk menjelaskan bila ada paket

–

paket data yang dikirimkan dari satu mesin akan diterima oleh mesin –

mesin

lainnya

dalam satu

jaringan

atau

subnet

jaringan

lainnya.

Pada

jaringan Ethernet, broadcast dikirim ke alamat tujuan khusus, yaitu FF-

FF-FF-FF-FF-FF-FF

atau

dengan

octet terakhir berisi bit 11111111.

Broadcast

ini

harus

diproses

oleh

semua host

yang

berada

dalam

broadcast domain yang ditentukan.

Field alamat pada

sebuah paket berisi keterangan tentang

kepada siapa paket

itu dialamatkan. Saat

menerima

sebuah paket, mesin

akan

mencek field alamat.

Bila alamat tersebut ditujukan

untuk dirinya

maka

paket

tersebut

akan

diterima,

namun

bila

alamat

tersebut

bukan

ditujukan untuk dirinya, maka paket tersebut akan diabaikan.

Walaupun

broadcast cenderung membuang

resource,

beberapa protokol seperti ARP sangat bergantung kepadanya. Dengan

demikian terjadinya beberapa traffic broadcast tidak dapat dihindari.

2.1.12 Masalah Transmisi Data

Dengan berbagai sistem komunikasi, ada kemungkinan bahwa sinyal

yang diterima akan berbeda dari sinyal aslinya, ini dapat terjadi karena adanya

beberapa penyebab gangguan dalam saluran transmisi.

2.1.12.1

Redaman

Ada 3 jenis redaman dalam saluran transmisi, yaitu:

1. Redaman Murni

2. Redaman Pada Frekuensi Tertentu

3. Redaman Pada Sembarang Frekuensi

Untuk

mengatasi ketiga

jenis redaman di atas digunakan

equalizer.

2.1.12.2

Interference (Interferensi)

Bentuk – bentuk distraksi yang

umum pada suatu saluran

suara adalah:

1. Crosstalk

2. Echo

3. Singing

4. Noise

2.1.12.3

Distortion (Distorsi)

Bentuk

–

bentuk distorsi

yang

umum

terjadi pada

suatu

saluran transmisi adalah:

1. Harmonic Distortion

2. Amplitude Distortion

3. Delay Distortion

4. Envelope Delay Distortion

5. Jitter

2.1.13 Multiprotocol Label Switching (MPLS)

Multiprotocol

Label

Switching (MPLS)

adalah

teknologi

penyampaian

paket

pada

jaringan

inti

atau backbone

berkecepatan

tinggi.

Asas

kerjanya

menggabungkan beberapa kelebihan dari sistem komunikasi circuit-switched dan

packet-switched yang melahirkan teknologi yang lebih baik dari keduanya.

Sebelumnya,

paket

–

paket

diteruskan

dengan routing

protocol

seperti

OSPF,

IS-IS,

BGP,

atau

EGP.

Protokol

routing

berada

pada

lapisan network

(ketiga) dalam sistem OSI, sedangkan MPLS berada di antara lapisan kedua dan

ketiga.

Prinsip

kerja

MPLS

adalah

menggabungkan

kecepatan switching

pada

layer 2 dengan kemampuan routing dan skalabilitas pada layer 3. Cara kerjanya

adalah dengan menyisipkan label di antara header layer 2 dan layer 3 pada paket

yang diteruskan. Label dihasilkan oleh Label-Switching Router dimana bertindak

sebagai

penghubung

jaringan

MPLS dengan jaringan WiMAX.

Label

berisi

informasi tujuan node selanjutnya kemana paket harus dikirim. Kemudian paket

diteruskan ke node berikutnya, di node ini label paket akan dilepas dan diberi

label

baru

yang berisi

tujuan

berikutnya.

Paket –

paket

diteruskan

dalam path

yang disebut (Label Switching Path).

Untuk

menyusun

LSP,

label-switching

table di

setiap

LSR

harus

dilengkapi dengan pemetaan dari setiap label

masukan ke setiap label keluaran.

Proses melengkapi tabel ini dilakukan dengan protokol distribusi label. Ini mirip

dengan protokol persinyalan di ATM, sehingga sering juga disebut protokol

persinyalan

MPLS.

Salah

satu

protokol

ini

adalah

LDP (Label

Distribution

Protocol).

LDP

hanya

memiliki feature dasar dalam melakukan forwarding. Untuk

meningkatkan kemampuan mengelola QoS dan traffic engineering, beberapa

protokol

distribusi

label lain

telah

dirancang

dan

dikembangkan

juga.

Yang

direkomendasikan untuk digunakan adalah RSVP-TE (RSPV dengan ekstensi

Traffic Engineering). Skema

lain yang juga banyak disebut adalah CR-LDP

(constraint-based routing LDP).

Teknologi MPLS memiliki beberapa keunggulan diantaranya:

•

Mengurangi

banyaknya

proses

pengolahan

yang

terjadi

routers,

serta memperbaiki kinerja pengiriman suatu paket data.

•

Menyediakan

mekanisme

manajemen QoS dalam jaringan backbone, dan

menghitung parameter QoS menggunakan teknik Differentiated services

(Diffserv) sehingga setiap layanan paket yang dikirimkan akan mendapat

perlakuan yang berbeda sesuai dengan skala prioritasnya.

•

Menyediakan

dukungan

traffic

engineering

untuk

manajemen

QoS

dengan teknik Integrated services (Intserv).

•

Menyediakan dukungan multi protokol.

•

Murah dalam implementasi.

2.1.14 Wireless

Teknologi

jaringan

kabel

(wireline) yang

ada

belum dapat

memenuhi

kebutuhan akan fasilitas internet. Solusi dari masalah ini adalah dengan

membangun jaringan tanpa kabel atau nirkabel (wireless). Beberapa karakteristik

yang menarik dari sistem nirkabel adalah:

Perpindahan (mobility), sistem

nirkabel memungkinkan komunikasi

yang

lebih baik, menigkatkan produktivitas, dan

pelayanan

pengguna

yang

lebih

baik.

Sistem

wireless

juga

memungkinkan

pengguna

mengakses

informasi

dari tempat mereka berada dan melakukan bisnis dimana pun.

2. Kemudahan

(simplicity),

sistem

wireless

lebih

cepat

dan

lebih

mudah

dikembangkan daripada jaringan kabel.

3. Flexibility,

sistem

nirkabel

menyediakan

flexibility,

pelanggan

mengontrol

penuh komunikasi yang dilakukan.

Ada beberapa skenario topologi untuk pengembangan wireless yaitu

Point to Point (P2P) dan Point to MultiPoint (PMP).

Point to Point (P2P)

Point to Point digunakan dimana

ada dua titik dihubungkan:

satu

pengirim dan satu penerima. Ini

juga digunakan

untuk backhaul atau transfer

dari sumber data ke pelanggan atau

untuk poin distribusi

menggunakan

arsitektur Point to MultiPoint.

Point to MultiPoint (PMP)

Satu base station dapat

melayani ratusan pelanggan dalam batasan

bandwidth dan pelayanan yang ditawarkan.

Perkembangan

teknologi wireless berkembang dengan pesat, baik untuk

aplikasi tetap (fixed) maupun bergerak

(mobile).

Hal

ini karena teknologi

wireless

yang

paling

banyak

digunakan

adalah

teknoogi Wireless

Local

Area

Network (WLAN).

WLAN frekuensi 2,4GHz

memiliki beberapa kanal

(channel) yang dapat

digunakan yaitu sebanyak 11 channel (standar USA dan Canada) dan 13 channel

(non-USA), sebagai

tambahan

frekuensi 2467

untuk

channel 12

dan

frekuensi

2472 pada channel 13 yang masing-masing kanal dipisahkan spasi sebesar

5MHz. WLAN 2,4GHz pada umumnya menggunakan modulasi DSSS yang

memiliki bandwith per channel sebesar 22 MHz, sehingga pada perangkat WLAN

2,4GHz hanya terdapat 3 channel yang tidak saling overlap (US dan Canada) dan

3 channel pada perangkat non-US.

Ada

empat

komponen

utama dalam

membangun

jaringan

WLAN yaitu

Access Point, Wireless Local Area Network Interface, Wired Local Area Network

dan Mobile/desktop PC.

Access Point

Access

Point

merupakan

perangkat

yang

menjadi

sentral

koneksi

dari

klien

ISP

(Internet

Service

Provider),

atau

dari

kantor

cabang ke

kantor

pusat

jika

jaringannya

adalah

milik

sebuah

perusahaan. Access

Point

ini

berfungsi

mengkoversikan

sinyal

frekuensi

radio (RF) menjadi sinyal digital

yang akan disalurkan

melalui kabel, atau disalurkan ke perangkat WLAN yang

lain dengan dikonversikan ulang menjadi sinyal frekuensi radio.

Wireless Local Area Network Interface

Merupakan device

yang

dipasang

di Access

Point atau

Mobile/Desktop

PC, device yang dikembangkan secara masal adalah dalam bentuk PCMCIA

(Personal Computer Memory Card International Association) card.

Wired Local Area Network

Merupakan

jaringan

kabel

yang

sudah

ada,

jika Wired

LAN

tidak

ada

maka hanya sesama WLAN saling terkoneksi

Mobile/Desktop PC

Merupakan perangkat keras untuk pelanggan, mobile PC pada umumnya

sudah terpasang port PCMCIA sedangkan desktop PC harus ditambahkan PC

card

PCMCIA dalam bentuk

ISA (Industry

Standard

Architecture) atau PCI

(Peripheral Component Interconnect) card.

Teknologi WLAN

selalu

mengalami

perkembangan.

Teknologi

yang

berkembang antara

lain Bluetooth,

Shared

Wireless

Access

Protocol (SWAP),

Wireless Fidelity (WiFi), dan Worldwide Interoperability for Microware Access

(WiMAX).

Bluetooth

adalah

teknologi

link

nirkabel

gelombang

mikro,

laju

tinggi

dan daya rendah yang dirancang untuk menghubungkan dengan mudah telepon,

laptop,

Personal

Digital

Assirance

(PDA),

dan

peralatan

portable lainnya.

Teknologi Bluetooth tidak memerlukan perletakan dalam garis pandang (line of

sight) dari unit

yang terhubung.

Teknologi ini

menggunakan modifikasi

yang

ada pada teknik WLAN dan yang menarik adalah ukurannya yang kecil dan

harganya murah. Bila piranti-piranti Bluetooth yang telah diaktifkan

didekatkan, maka mereka akan segera mentransfer informasi alamat dan

membentuk jaringan kecil satu sama lain. Teknologi Bluetooth bekerja pada

bidang

ISM

2,56

GHz

yang

tersedia

secara

global

(tidak

perlu lisensi).

Teknologi

ini

dapat

mendukung

hingga delapan

piranti

dalam jaringan

kecil

yang disebut piconet. Jangkauan jaringan Bluetooth dapat mencapai 10 meter

hingga 100 meter. Teknologi ini menggunakan daya 1 mili Watt dan transmisi

ke segala arah, non line of sight (NLOS).

Shared Wireless Access Protocol (SWAP)

SWAP

adalah

spesifikasi

industri yang

memungkinkan

PC,

periferal,

cordless telephone, dan piranti lain berkomunikasi voice dan data tanpa

menggunkan

kabel. SWAP mirip

denan

protocol

CSMA/CA

(Carrier Sense

Multiple Access with Collision Avoidance) dari IEEE 802.11 tetapi dengan

ekstensi

trafik

voice.

Sistem SWAP

dapat

bekerja

baik

sebagai

jaringan

infrastruktur, suatu titik koneksi diperlukan untuk mengkoordinasi sistem, dan

memberikan gateway ke PSTN (Public Switched Telephone Network). Jaringan

ini kokoh dan handal dan dapat meminimalkan interfrensi radio. SWAP bekerja

pada

rentang

2,45

GHz

dari bidang ISM yang tidak berlisensi.

Teknologi

ini

dapat

mendukung

layanan

TDMA

(Time Division Multiple Access) untuk

memberikan pengiriman suara interaktif dan layanan CSMA/CA untuk

pengiriman paket data laju tinggi.

jangkauan dapat mencapai 150 feet dengan

data transmisi 100 mili Watt.

Wireless Fidelity (WiFi)

Istilah

WiFi diciptakan

oleh sebuah organissasi

bernama WI-FI

alliance

yang

bekerja

menguji

dan

memberikan sertifikasi untuk perangkat-perangkat

WLAN. Teknologi WLAN

(menggunakan

standar

radio

802.11

yang

sekarang

umum

disebut

dengan WiFi)

telah

menjadi

teknologi

yang

handal.

Sekarang

kondisinya meluas. Perangkat wireless diuji berdasarkan interoperabilitasnya

dengan perangkat-perangkat wireless lain yang menggunakan standar yang

sama. Setelah

diuji dan

lulus,

sebuah

perangkat

akan diberi

sertifikasi "WiFi

certified". Artinya perangkat

ini bisa bekerja dengan baik dengan perangkat-

perangkat wireless lain yang bersertifikasi ini. WiFi sudah banyak digunakan di

berbagai sektor seperti bisnis, akademis, perumahan, dan banyak lagi.

Teknologi WiFi

ini dapat

juga

digunakan untuk

kegiatan

memindahkan

inventori

secara

cepat,

memobilisasi

para floor

manager dan

meningkatkan

kepuasan

pelanggan.

Teknologi

ini hanya dirancang

untuk

LAN

(Local

Area

Netwok), dan bukan WAN (Wide Area Network).

Worldwide Interoperability for Microwave Access (WiMAX)

WiMAX merupakan teknologi WLAN terbaru yang dapat

mengirim data

lebih cepat dan kapasitas yang lebih

besar serta jangkauan yang lebih luas.

Teknologi WiMAX secara umum dapat digunakan sebagai aplikasi untuk akses

broadband

bagi

pelanggan

rumah

(fixed), di

area

perkantoran

(nomadic),

maupun

kendaraan

(mobile).

Implementasi

teknologi WiMAX

yang

mudah

dengan

fleksibilitas

yang tinggi menjadikan teknologi WiMAX sangat

cocok

untuk diadopsi di negara dengan kawasan yang luas dan bervariasi.

2.2

Teori Khusus

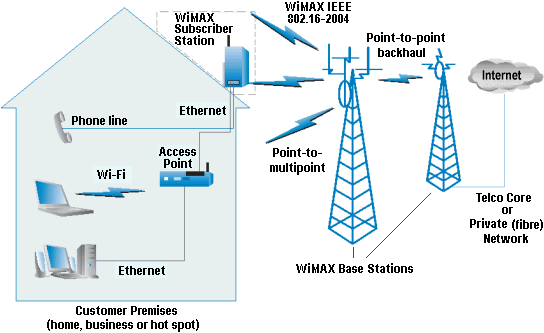

2.2.1

WiMAX

2.2.1.1 Pengertian WiMAX

Teknologi jaringan tanpa kabel terus berkembang dan hasilnya

yang

terbaru

adalah Worldwide

interoperability

for

microwave

accessi

atau WiMAX. WiMAX adalah salah satu standar pada Broadband Wireless

Access

(BWA) yang

diperkenalkan

oleh Institute

Electrical

and

Electronic Engineering (IEEE). Dikenal dengan sistem IEEE 802.16x.

Tahun

2001,

dibentuklah

WiMAX

forum yang

bertujuan

untuk

sertifikasi

dan

mempromosikan compability

dan

interoperability

dari

produk wireless sesuai dengan standar 802.16/ETSI HiperMAN

(Europan Telecomunications Standard Institute-High Performance

Metropolitan

Area

Network).

WiMAX

Forum mendefinisikan

WiMAX

sebagai standar teknologi yang memungkinkan akses broadband wireless

last mile sebagai alternatif broadband kabel dan DSL (Digital Subcriber

Line).

Beberapa keuntungan pada teknologi WiMAX dibandingkan

dengan teknologi DSL yaitu mampu menjangkau suatu daerah layanan

hingga

radius

mil,

dapat bekerja

pada kondisi

NLOS

(Non

Line of

Sight)

dan melayani

kecepatan data

hingga

Mbps

(tergantung

spesifikasi yang digunakan). Kriteria

ini

yang

membuat WiMAX sebagai

teknologi yang berkembang di seluruh dunia.

2.2.1.2 Perkembangan WiMAX

Perkembangan

teknologi WiMAX

terjadi

secara

evolutif

dalam

beberapa tahap. Sesuai standarisasinya, dikatakan bahwa teknologi

WiMAX diatur dalam standar IEEE 802.16. Secara sederhana standar ini

terbagi

lagi

dalam

beberapa

kategori

yaitu:

802.16,

802.16a,

802.16d,

802.16e.

802.16

WiMAX pertama kali diperkenalkan pada Desember 2001, bekerja

pada frekunesi 10-66GHz. Teknologi ini digunakan pada kondisi LOS

(Line of Sight) dan untuk pengguna layanan yang bersifat fixed.

802.16a

Tahun 2003, diperkenalkan standar 802.16a untuk BWA pada

penggunaan

layanan

yang bersifat fixed. Teknologi WiMAX dengan

standar

802.16a

ini

bekerja

pada frekuensi

2-11GHz

dan

mampu

pada

kondisi NLOS (Non Line of Sight).

802.16d

Tahun 2004, diperkenalkan standar 802.16-2004 / 802.16d.

Teknologi 802.16d adalah pengembangan dari 802.16a yang telah

dikembangkan untuk pengguna fixed dan portable.

802.16e

Tahun 2005, diperkenalkan standar 802.16e. Teknologi ini

digunakan untuk melayani pelanggan portable dan mobile. Perbandingan

standar 802.16 dapat dilihar pada Tabel 2.1:

Tabel 2.2 Perbandingan Standar 802.16

Keterangan

802.16

802.16a / 802.16d

802.16e

Completed

December 2001

802.16a: January 2003

802.16d: October 2004

February 2005

Spektrum

10-66 GHz

2-11 GHz

<6 GHz

Channel Condition

Line of Sight Only

Non-Line of Sight

Bit Rate

32-134

Mbps

28MHz

Mbps

20MHz

to 15

Mbps

5MHz

Mobilitas

Fixed

Fixed, portable

Mobile

Channel Bandwith

20, 25, 28 MHz

Scalable 1.5 to 20MHz

Same as 802.16a with

uplink subchannel

Typical Cell Radius

2-5 Km

7-10 Km

max range 50

2-5 Km

2.2.1.3 Karakteristik WiMAX

Karakteristik utama yang dimiliki WiMAX adalah:

Pada versi awal WiMAX 802.16 bekerja di frekuensi 10-66GHz, untuk

hubungan LOS (Line of Sight).

Untuk versi WiMAX 802.16a ini dapat digunakan untuk hubungan Non

Line Of Sight (NLOS).

3. Kompatibel

dengan digital switch yang

ada

(ATM,

T1,

E1) dengan

optimal data rate per user 300 kpbs - 2 Mbps dan

rangenya 5-8 Km

untuk maksimal throughput.

Untuk versi WiMAXi 802.16d. Tekniknya terjadi pemecahan kanal ke

kanal-kanal

terkecil

menggunakan Op-AMp dan teknologi

Smart

Antenna.

Digunakan

untuk

fixed access,

yang

meliputi

maupun

receiver yang merupakan CPE.

5. Versi

WiMAX

802.16e

ini

digunakan

untuk

mendukung

mobilitas

(Handover,

roaming)

pada

sistem selular

sampai

120

Km/jam dan

bekerja dalam NLOS. Digunakan untuk aplikasi mobile access.

Dikonfigurasi untuk layanan di pedesaan sampai radius 50 Km, atau

layanan di daerah berpenduduk padat di perkotaan untuk jarak 1-4 Km,

dengan data rate

sampai

Mbps.

Dapat

dibayangkan

dengan

teknologi

ini,

peralatan wireless

point

multipoint, NLOS, last-mile

access

dan solusi backhaul yang

memungkinkan melengkapi,

memperluas, bahkan menggantikan infrastruktur jaringan kabel atau

DSL.

Sistem ini mendukung teknologi video streaming, VoIP telephony,

tayangan diam maupun bergerak, e-mail, web browsing, e-commerce, dan

layanan berbasis lokasi.

2.2.1.4 Perbandingan Teknologi WiMAX dengan Teknologi Lain

WiMAX adalah

teknologi WLAN terbaru yang merupakan

pengembangan dari

teknologi sebelumnya. Jika dibandingkan,

maka

WiMAX

memiliki

perbedaan dengan

teknologi WiFi

maupun

teknologi

3G.

Perbandingan WiMAX dengan WiFi

Akses untuk komunikasi data ada

WLAN menggunakan

standar

IEEE 802.11, dan biasa disebut dengan Wireless Fidelity (WiFi). Saat ini

WiFi telah banyak diimplementasikan untuk komunikasi data

dengan

menggunakan

PC/laptop.

WiFi

sangat

membantu

dalam implementasi

infrastruktur jaringan komunikasi data.

WiFi memiliki daerah jangkauan

yang

terbatas,

spektrum frekuensi

yang

digunakan

bisa

pada

spektrum

lisensi

dan tidak

lisensi

dan

kapsitasnya

terbatas.

Karena

keterbatasan

jangkauan WiFi serta tuntutan mobilitas pengguna

maka dikembangakan

teknologi WiMAX

dengan

standar

IEEE

802.16a.

Bila

dibandingkan

dengan

WiFi,

WiMAX

memiliki

keunggulan

dalam

kapsitas,

kecepatan,

dan QoS yang lebih baik. Tabel 2.2 menunjukan perbandingan antara

teknologi WiFi dan WiMAX dari segi spektrum, skalabilitas, performansi,

QoS, jangkauan dan MAC.

Tabel 2.3. Perbandingan 802.11 (WiFi) dengan 802.16 (WiMAX)

Komponen

802.11 (WiFi)

802.16 (WiMAX)

Spektrum

Tanpa lisensi pada ISM

Berlisensi dan tanpa lisensi

Scalability

Pengkanalan

20MHz,

MAC

untuk 10 user

Pengkanalan

1,5-20Mhz,

MAC mendukung 1000 user

Performansi

Max. 54Mbps (pada 20MHz)

Max. 64Mbps (pada 14Mhz)

QoS

Sederhana

Canggih

Jangkauan

100m (indoor), kondisi LOS

>50 Km (outdoor), kondisi

LOS dan NLOS

MAC

CSMA/CD

Grant Based

QoS Wi-Fi lebih sederhana karena Wi-Fi hanya memprioritaskan

aliran

paket

data

seperti

halnya Ethernet,

sedangkan

QoS

WiMAX

lebih

canggih karena mengatur koneksi antara end user device dengan base station

dan menggunakan algoritma terjadwal yang spesifik sehingga dapat

dipastikan parameter QoS untuk setiap data terjamin.

Wi-Fi

berjalan

protokol CSMA/CD

yang

connectionless

dan

jaringan digunakan bersama sehingga terjadi perebutan koneksi, sedangkan

WiMAX berdasarkan connection-oriented MAC sehingga MAC yang sudah

terdaftar akan mendapatkan koneksi yang sudah dialokasikan.

Perbandingan WiMAX dengan 3G

Perkembangan

WiMAX di

masa depan dibuat pula

untuk mendukung

mobilitas yang tinggi dengan teknologi Mobile-Fidelity IEEE 802.20

dan

Mobile WiMAX IEEE 802.16e, kedua teknologi ini memiliki bandwdith yang

lebih rendah dari

WiMAX IEEE 802.16a, tetapi sedikit

lebih besar dari 3G.

Tabel 2.3 menunjukan perbandingan teknologi WiMAX dengan teknologi 3G

Tabel 2.4. Perbandingan Teknologi WiMAX dengan 3G

Komponen

802.16e (WiMAX)

Provider

Penyelenggara

jaringan

data

nirkabel

tetap,

mendukung

mobilitas yang terbatas

Penyelenggara

seluler,

mendukung

evolusi

komunikasi data

Teknologi

8021.16a MAC dan PHY

WCDMA

CDMA2000

Kecepatan user

<120

Km/jam

(untuk

pedestrian)

<250

Km/jam

(untuk

commuter dan pedestrian)

Spektrum

Lisensi

(2,5GHz), Unlicensed

(6GHz)

Lisensi (<2,6GHz)

Bandwidth

Simetri, > 1Mbps per user

Tidak simetri, < 2Mbps

per sel

Latensi

Rendah

Tinggi

Orientasi

Paket

Sirkuit

Pembatas Rancangan

Optimal

untuk

backward

compatibility

Berbasis

GSM

atau

CDMA

Terlihat dari Tabel 2.4 bahwa 3G didesain

untuk komunikasi suara yang

mendukung

komunikasi

data,

berorientasi

pada

sirkuit,

spektrum

frekuensi pada

spektrum berlisensi, dan mendukung mobilitas pengguna

yang tinggi.

Tetapi 3G

memiliki keterbatasan kecepatan rendah kurang dari 2Mbps, berorientasi sirkuit switch,

sehingga investasinya relatif

lebih

mahal

dibandingan

WiMAX

yang

berorintasi paket

switch.

2.2.1.5 Konfigurasi Umum Jaringan WiMAX

WiMAX memiliki beberapa elemen, yaitu:

SSs (Subscriber Station)

Subscriber Station atau CPE merupakan perangkat yang berada di

pelanggan dan terdiri dari tiga bagian utama yaitu: modem, radio, antena.

Modem merupkan

antarmuka

antara

jaringan

pelanggan

dan

broadband

access

network.

Sedangkan

radio

merupakan

antarmuka

antara

modem

dan antena. Ketiga bagian tersebut dapat terpisah, terintegrasi perbagian

atau terintegrasi

penuh

dalam satu

atau

dua

perangkat. SSs

(Subscriber

Station) dapat berupa pelanggan bisnis, perkantoran, dan perumahan yang

merupakan layanan first mile untuk public network.

BS (Base Station) equipment

merupakan

perangkat transceiver yang

berhubungan

dari atau

ke pelanggan.

Base Station terdiri dari

satu atau

lebih radio transceiver,

dimana setiap

radio

transceiver

terhubung

beberapa

CPE

dalam

area sektorisasi. Radio modem terhubung dengan multiplexer, contohnya

adalah switch, dimana pada switch terjadi pengumpulan trafik dari

bebagai

sektor

dan

meneruskan traffic

tersebut

ke router

yang

menyediakan koneksi ke jaringan ISP.

Untuk aplikasi MAN, topologi jaringan yang digunakan adalah

gabungan

dari

Point

to Point

dan Point

MultiPoint

maupun

mesh.

Jumlah base station lebih dari satu buah untuk meng-cover wilayah MAN

dengan

jumlah

subscriber

station ratusan.

Topologi

Point

digunakan untuk menghubungkan

base station

dengan

base station

sebagai

backhaul. Sedangkan topologi Point to MultiPoint

digunakan

untuk menghubungkan base station dengan pelanggan.

Proses

hubungan

antara BS

(Base

Station)

dan

SSs

(Subscriber

Station) WiMAX adalah sebagai berikut:

Pelanggan atau SSs mengirimkan data dengan kecepatan maksimal

samapai 75Mbps ke BS.

BS akan

menerima sinyal dari SSs dan mengirimkan sinyal

tersebut

ke switching center dengan protokol IEEE 802.16d melalui

jaringan

wireless atau kabel.

Switching center akan

mengirimkan pesan ke ISP (Internet Service

Provider) atau Public Switched Telephone Network (PSTN).

Gambar 2.12. Konfigurasi Umum WiMAX

2.2.2

IPTV

Menurut

ITU-T

IPTV

(International Telecommunication

Union

Focus Group on IPTV) bahwa IPTV adalah layanan multimedia seperti televisi /

video / audio / text / grafis /data yang disampaikan melalui jaringan berbasis IP

yang

dikelola

untuk

memberikan

jaminan

tingkat

kualitas

dalam

hal

layanan,

keamanan, interaktivitas dan kehandalan.

Dengan kata lain, IPTV adalah layanan dimana data dari sinyal TV

digital

ditransmisikan

melalui Internet

Protocol.

Teknologi

ini

dianggap

lebih

murah dan efisien dibandingkan dengan teknlogi

siaran

yang

ada

sekarang

(menggunakan coaxial cable

dan TV satelit) karena dianggap tidak perlu

membangun infrastruktur baru (menumpang pada jaringan internet yang sudah

ada sekarang).

Walaupun IPTV berkepanjangan Internet Protocol Television, IPTV

bukan sekedar televisi yang didistribusikan melalui Internet. IPTV adalah sinergi

antara

kekuatan

interaksi

Internet

dan

Web,

dengan kekuatan

media

televisi. IPTV

merupakan platform

layanan

yang merupakan tahap lebih lanjut

dari bentuk interaksi multimedia yang ada saat ini.

Awalnya, pada tahun 1992, ABC

World

News

ialah yang pertama kali

menggunakan

konsep

penyiaran

melalui

perantara Internet yang pada saat itu

menggunakan

aplikasi CUMEE

Video Conferencing.

Kemudian,

konsep IPTV

mulai berkembang pada tahun 1995, dimana konsep dibangun oleh Perancang

Perangkat Lunak, Judith Estrin dan Bill Carrico. Dan akhirnya konsep ini benar -

benar direalisasikan atau dapat dinikmati secara komersial pada September

Tahun 1999 yang dimana pada saat itu Perusahaan Operatornya ialah “Kingston

Comuncations”

yang

berasal

dari Inggris

dan

pada

tahun

2006,

AT&T

meluncurkan Layanan U-Verse IPTV yang dimana telah menyediakan lebih dari

300 channel di 11 kota dan terus bertambah pada tahun 2007 hingga sekarang.

Sesungguhnya IPTV memiliki dua komponen, yaitu:

1. Bagian 1:

Internet Protocol (IP) menegaskan format paket dan skema alamat,

karena hampir seluruh jaringan menggabungkan

dengan

protokol

lebih

canggih. Tergantung dari vendor, UDP (user datagram protocol) adalah protokol

yang biasa dipakai. Protokol ini menghubungkan sumber data dan tujuan. IP

menghubungkan informasi dan memakai informasi ini dalam sebuah sistem, tapi

tak ada pranala langsung antara sumber dan penerima informasi.

2. Bagian 2:

Television (TV)

adalah medium

untuk berkomunikasi yang bekerja

dengan menyampaikan gambar dan suara.

IP + TV = IPTV

IPTV adalah

medium untuk komunikasi

gambar dan suara

yang bekerja

dengan dan di dalam jaringan IP.

Harus ditegaskan bahwa layanan IPTV bekerja melalui jaringan IP

pribadi dan bukan jalur internet publik. Dengan jalur pribadi ini, penyedia

layanan IPTV harus menjamin kualitas layanan (quality of service / QoS) untuk

pelanggannya.

QoS

bisa

berupa

prioritas

trafik

kepada

pelanggannya

dibanding

trafik

lain

(gratis).

Dalam jaringan

IPTV,

sinyal

televisi

adalah

layanan utama. Hasilnya, layanan

TV adalah langsung, tak perlu mengunduh

(download) untuk layanan isi yang linear ataupun yang diinginkan (on demand).

Model layanan IPTV memberikan isi (content) yang biasa diberikan oleh televisi

terestrial (dengan jalur udara / aerial) ataupun berlangganan (dengan jalur kabel /

satelit), termasuk tayangan langsung (live, real time). IPTV juga bisa

memberikan

layanan

VOD

(video

demand);

selain

juga

layanan

unik

lain

yang membedakannya dari pesaing (VOIP, transaksi online, dan seterusnya).

Terdapat tiga feature yang didapatkan pada IPTV yaitu: Live TV, VOD(

Video on Demand), dan NPVR(Network Personal Video Recording).

•

Live TV

IPTV

melayani Pengiriman

channel -

channel atau siaran-siaran

secara live melalui teknologi protokol Internet yaitu IGM version 2.

•

VOD

(Video

Demand)

IPTV

melayani

pengiriman

siaran-siaran

yang

tidak

secara live

disiarkan

yaitu

dimana

suatu

siaran atau acara

pada

channel

yang

telah disimpan

oleh

server dapat

disaksikan

oleh

para konsumen melalui teknologi RTSP (Real Time Streaming Protocol)

TSTV (Time Shifted TV)

•

NPVR (Network Personal Video Recording): Salah satu Feature pada IPTV

dimana siaran langsung (real time broadcast) dapat disimpan pada jaringan

server

yang kemudian dapat

diakses

oleh user

sesuai

dengan

waktu

yang

mereka tentukan tanpa adanya biaya tambahan seperti memiliki PVR pribadi

yang terpasang di jaringan.

Setiap

layanan

akan

memiliki

sifat

multiscreen,

yaitu

harus

dapat

ditampilkan melalui beragam perangkat :

•

Pesawat televisi.

•

Komputer, notebook, dan perangkat sejenis.

•

Mobile terminal dan berbagai gadget.

Konfigurasi yang disederhanakan dari sistem ini adalah sebagai berikut:

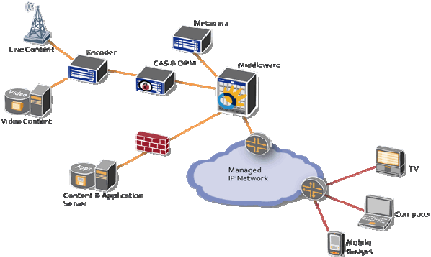

Gambar 2.13. Konfigurasi sederhana IPTV

Dalam

jaringan

ini,

konten

televisi,

video,

dan

berbagai layanan

yang

bersifat

multimedia

interaktif

didistribusikan menggunakan arsitektur

jaringan

Internet.

samping

menawarkan

efisiensi

jaringan

dan

kualitas

media

yang

dapat

terkelola

secara

maksimal, IPTV

juga

diyakini

membuka peluang

baru

untuk memaksimalkan interaktivitas layanan Internet ke dalam media televisi.

Beberapa fungsi-fungsi di dalam jaringan IPTV, antara lain:

•

Head-end,

terdiri

dari

IRD

(integrated

receiver

decoder)

yang

berfungsi

menerima kanal televisi melalui satelit, dan encoder yang mengubah format

video ke standard MPEG-4/H.264 untuk dilewatkan ke jaringan IP.

•

Middleware, berfungsi sebagai content management / delivery

system

(CMS/CDS). Sistem

pada

middleware

mendukung

open

architecture

dan

mempunyai open standard interface untuk berkomunikasi dengan 3rd party

application, dan mendukung pengembangan layanan baru dengan cepat.

•

VoD

(video

demand)

merupakan

sistem

yang

memberikan

layanan on

demand kepada pelanggan. VoD didistribusikan dengan mekanisme yang

memungkinkan minimalisasi biaya.

•

(conditional

access)

DRM

(digital

right

management)

adalah

suatu

mekanisme

yang memungkinkan sistem memberikan hak akses

terautentikasi terhadap sebuah program yang diminta user.

•

CDN (content delivery network) merupakan perangkat yang digunakan

untuk membantu distribusi konten di atas jaringan.

•

NMS (network management service) merupakan sistem yang digunakan

untuk memelihara dan memonitor jaringan.

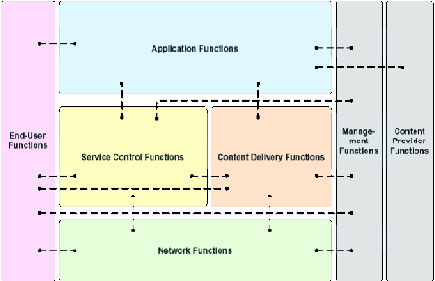

Gambar 2.14. Gambar Diagram Arsitektur Layanan IPTV

Dari

blok

diagram tersebut

diatas

dapat

dilihat

bagaimana

alur

dari

pelanggan (end user) sampai dapat menerima

konten yang disalurkan oleh

penyelenggara IPTV. Untuk dapat memberikan

jaminan

kualitas,

keamanan,

fungsi

interaktif atas layanan

yang diberikan,

maka penyelenggara IPTV

harus

mampu mengelola secara profesional, konten-konten yang diterima dari “content

provider”, menggelar jaringan yang handal,

memberikan / menyediakan fungsi-

fungsi

aplikasi

yang

memadai

kepada pelanggan,

mengontrol

layanan

yang

diberikan dan menyediakan perangkat bantu IP-STB yang dapat berfungsi secara

baik namun tidak rumit bagi pelanggan untuk menggunakannya.

Tabel 2.5. IPTV vs Internet TV

Aspek

IPTV

Internet TV

Platform

Closed system, kualitas

layanan

terjamin (managed QoS).

Open

system, kontrol

kualitas layanan tidak

dijamin (Best Effort

QoS).

Video

konten

dikirim

hanya

kepada

pelanggan

(known

subscriber);

Video

konten

dikirim

kepada siapapun.

Pengiriman

melalui

packets

sampai

dengan

pelanggan

(end

customer).

Pengiriman

melalui

packets sampai internet

cloud.

Kepemilikan

Jaringan

Infrastruktur

Dikirim

melalui

infrastruktur

jaringan

milik

service provider

sendiri.

Dikirim dan diterima

melalui public internet

yang melibatkan banyak

pihak.

Wilayah Jangkauan

Sesuai

dengan

jangkauan

jaringan yang dimilikinya.

Tidak

ada

batasan

wilayah, dimanapun ada

akses internet.

Mekanisme Akses

Umumnya

menggunakan

IP-

STB digital untuk mengakses

dan pengkodean layanan

konten.

Menggunakan PC,

software yang digunakan

tergantung format

konten.

Biaya

Berbayar

Gratis

Konten

Video

konten

dibuat

oleh

perusahaan

profesional,

jumlahnya terbatas.

Video konten bisa dibuat

siapapun,

jumlah

kontennya tidak terbatas.

2.2.3

Quality Of Service (QoS)

bidang jaringan

komputer dan

jaringan

teleko m unikasi

paket -switch,

istilah

yang digunakan dalam engineering trafik untuk Quality of Service (QoS)

merujuk kepada mekanisme reservasi kontrol sumber daya daripada pencapaian

kualitas layana n

. Quality of Service adalah kemampuan untuk memberikan

prioritas yang berbeda untuk berbagai aplikasi, pengguna, atau aliran data, atau

untuk menjamin tingkat tertentu kinerja ke aliran data. Menjamin kualitas

layanan merupakan hal penting untuk kapasitas jaringan yang memadai, terutama

untuk aplikasi real-time streaming multi m edia seperti VoI P, game online dan IP -

T V, karena ini sering memerlukan kecepatan tetap dan peka terhadap penundaan

(delay),

dan

dalam jaringan

mana

kapasitas

adalah sumber

daya

terbatas,

misalnya

dalam

komunikasi

data

selul ar

Pada

jaringan

yang

tidak

terdapat

kongesti / tabrakan, mekanisme QoS yang tidak diperlukan.

QoS kadang-kadang digunakan sebagai ukuran kualitas, dengan banyak

alternatif definisi, daripada merujuk kepada kemampuan sumber daya cadangan.

Kualitas layanan kadang-kadang merujuk kepada tingkat kualitas pelayanan,

yaitu jaminan kualitas layanan.

QoS IPTV

Beberapa standar yang digunakan dalam jaringan ini:

•

Video codec menggunakan ITU-T H.264 (ISO/IEC MPEG-4 Part 10 ) yang

mendukung baseline dan main profile untuk encoding dan enkapsulasi

video.

•

Multicast menggunakan protokol IGMP (RFC 2236).

•

Multicast

mendukung TS (ISO 13818-1) over

RTP (RFC 1889) over

UDP

(RFC 768), atau harus mendukung TS over RDP.

Untuk

layanan berbasis On Demand

(VoD,

TVoD, PVR,

TSTV),

maka

End User Terminal

(Televisi, PC, Gadget ) harus mendukung pengaturan

layaknya VCR, dengan menggunakan protokol standar, yaitu HTTP (RFC 2616)

atau RTSP (RFC 2326).

QoS WiMAX

Dengan

lahirnya

teknologi

baru

jaringan wireless

seperti WiMAX

tentunya diiringi dengan kemampuan yang lebih bila dibandingakan dengan

teknologi generasi sebelumnya. Di samping mengusung isu interoperability,

security, availability, capability (mampu

memberikan layanan broadband), non

line of sight (NLOS),

jarak

jangkau

yang luas dan mobility,

maka WiMAX

tak

kalah penting juga menawarkan QoS.

Aspek lain yang tersedia pada QoS yang terdapat di WiMAX adalah data

rate manageability dimana ditentukan oleh analisis link (link by link basis) antara

Base

Station

dan

Subscriber

Station.

Kuat

sinyal

antara Base

Station

dan

Subscriber Station akan menetukan jumlah data rate yang mampu di-deliver ke

sisi pelanggan. Besar kecilnya data rate tersebut didasarkan pada jenis modulasi

yang tersedia. Biasanya semakin jauh pelanggan (subscriber) dari Base Station,

maka data rate-nya akan semakin kecil.

WiMAX juga dapat mengoptimalkan data rate di sisi

user

dengan cara

menentukan tipe modulasinya. Bila user-nya cukup dekat ke Base Station, maka

modulasinya dapat ditentukan 64 QAM sedangkan yang lebih jauh 16 QAM atau

QPSK.

Namun

demikian

WiMAX

dapat

menentukan

tipe

modulasinya

mana

yang

berlaku secara

otomatis

tergantung

dari

kualitas

link

antara

Base Station

dan Subscriber Station. Selain itu juga dapat dibedakan sisi UL (uplink) maupun

DL (downlink).

Berdasarkan kondisi tersebut fitur

QoS sangatlah penting dan dapat

dijadikan

suatu

nilai

tambah

dari teknologi

WiMAX,

terdapat

service

class

yang disediakan oleh WiMAX, yaitu:

1. UGS (Unsolicited Grant Service)

UGS digunakan untuk layanan yang membutuhkan jaminan transfer data dengan

prioritas

paling

utama.

Dengan

demikian service

kriteria UGS

ini

memiliki

karakteristik:

•

Seperti halnya layanan CBR (Constant Bit Rate) pada ATM, UGS dapat

memberikan transfer data secara periodik dalam ukuran yang sama untuk

layanan-layanan yang membutuhkan realtime.

•

Digunakan untuk

layanan yang sensitif terhadap throughput, latency, dan

jitter

seperti

layanan

pada

TDM

maksimum

dan

minimum

bandwidth

yang sama.

2. RTPS (Realtime Polling Service)

•

Digunakan untuk

layanan yang sensitif terhadap throughput dan latency

namun toleransi yang lebih longgar bila dibandingkan dengan UGS.

•

Garansi rate dan syarat delay yang telah ditentukan. Contoh: MPEG

video, VoIP, video conferencing.

3. NRTPS (Non Realtime Polling Service)

•

Digunakan

untuk

aplikasi

yang

membutuhkan throughput yang

intensif

dengan garansi minimal pada latency-nya.

•

Layanan non realtime dengan regular variabel size burst.

•

Layanan mungkin dapat diekspand sampai full bandwidth namun dibatasi

pada kecepatan maksimum yang telah ditentukan.

•

Garansi rate diperlukan namun delay tidak digaransi. Contohnya: aplikasi

seperti video dan audio streaming.

4. BE (Best Effort)

•

Untuk trafik yang tidak membutuhkan jaminan kecepatan data.

•

Tidak ada jaminan pada rate atau delaynya. Contohnya: aplikasi internet

(web browsing), email dan ftp.

Tabel 2.6. Service Class WiMAX

Layanan

Singkatan

Definisi

Contoh Aplikasi

Unsolicited Grant Service

UGS

Data stream Realtime

T1/E1 transport

yang bersifat paket

dengan panjang paket

dan periode interval

yang tetap.

Realtime Polling Service

RTPS

Aliran data Realtime

dengan panjang paket

yang bervariasi yang

dikirim dalam interval

yang periodik.

VoIP,

MPEG

video

Non Realtime Polling Service

NRTPS

Aliran data yang

bertolerasi terhadap

delay yang berisi paket

data dengan panjang

yang bervariasi dengan

kecepatan data

minimum.

Video

audio

streaming

Best Effort

Aliran data

tanpa

tingkat layanan data

minimum yang oleh

karenanya ditangani

berdasarkan pada

ketersediaan bandwidth.

HTTP, FTP
