46
Composition
merupakan
hubungan
aggregation
di
mana
class
yang
dikandung
telah memiliki life cycle dependency dengan class yang mengandung.

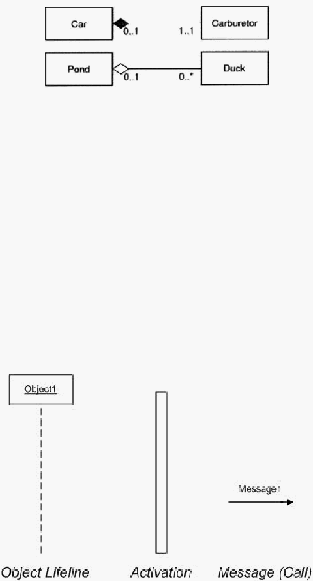

Gambar 2.16 Hubungan Composition pada Class Diagram
B. Sequence Diagram
Sequence diagram adalah diagram yang menunjukkan urutan proses dan
penukaran pesan oleh sejumlah objek (dan seorang aktor yang opsional) dalam
melakukan tugas tertentu. Sequence diagram menggambarkan skenario runtime
sederhana secara grafis.
Gambar 2.17 Notasi Object, Message, dan Activation
Sumber: Lethbridge (2002, p.440)
 |
