24
1.

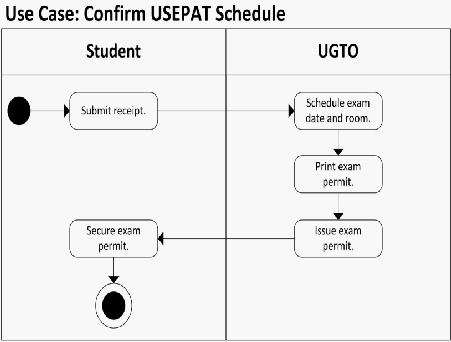

Activity Diagram
Menurut Satzinger et
al. (2009, p141) Activity Diagram
adalah tipe dari
workflow
diagram yang menggambarkan aktivitas dari user
dan flow
nya secara
berurutan. Notasi dari activity diagram dapat dilihat pada tabel 2.2
Tabel 2.2 (sumber: Satzinger et. al)
2.
Domain Model Class Diagram
Domain model Class Diagram
menurut Satzinger et al.
(2009, p187)
adalah sebuah UML Class Diagram
yang menggambarkan cara kerja problem
domain classes, associations, dan attributes. Notasi dari Domain Model Class
Diagram dapat dilihat pada Tabel 2.3 dibawah ini.
 |
