2.
Structure, aktivitas
ini
menekankan pada penggambaran
hubungan antara
class dan object
yang ada pada problem domain
sehingga
menghasilkan class
diagram.
3.
Behavior,
aktivitas
ini
menggambarkan
properti
yang
dinamis
dan
atribut-
atribut dari setiap
class
yang
dipilih.
Tujuan
dari
behavior adalah untuk
membuat pemodelan dinamis dari suatu problem domain.
2.9.3.1 Classes
Menurut
Mathiassen
et
al.
(2000,
p.53),
class
merupakan
deskripsi
dari
kumpulan objek yang memiliki struktur, pola behaviour dan atribut yang sama. Kegiatan
kelas akan menghasilkan event table.
Dimensi
horizontal
dari event table berisi
kelas-
kelas
yang
terpilih,
sementara
dimensi
vertikal
berisi event-event terpilih dan tanda cek
digunakan untuk mengindikasikan objek-objek dari kelas yang berhubungan dalam event
tertentu.

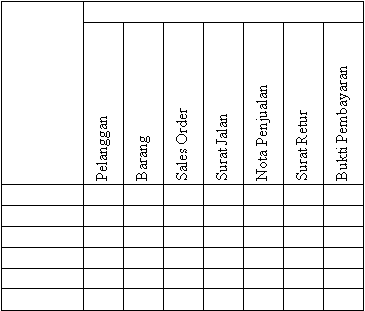

Tabel 2.7 Contoh Event Table
Event
Class
mendaftar
+
+
memesan
*
*
+
mengirim
*
*
*
+
menagih
*
*
+
+
meretur
*
*
+
+
membayar
*
*
*
+
 |
