70
dari kegiatan ini adalah statechart diagram yang dapat dilihat pada Gambar 2.7 dibawah
ini :
stm Sales
/m emesan
/m endaftar
Activ e
[ti dak_bekerj a_l agi ]

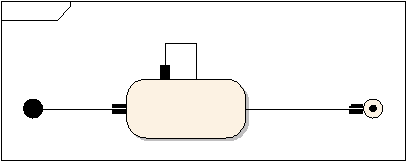

Gambar 2.7 Contoh “statechart diagram”
Menurut Mathiassen (2000, p93) ada 3 notasi untuk behavioural pattern
yaitu:
•
Sequence, dimana event muncul satu per satu secara berurutan.
•
Selection,
dimana
terjadi
pemilihan
satu
event
dari
sekumpulan
event
yang
muncul.
•
Iteration, dimana sebuah event muncul sebanyak nol atau beberapa kali.
2.9.4
Application Domain Analysis
Menurut Mathiassen et al. (2000,p.115), application
domain adalah organisasi
yang
mengatur,
memonitor, atau mengendalikan problem domain. Hasil dari application
domain adalah list lengkap dari kebutuhan pengguna sistem secara keseluruhan. Gambar
2.8 di bawah ini menunjukkan aktivitas dalam application domain analysis.
 |
