15

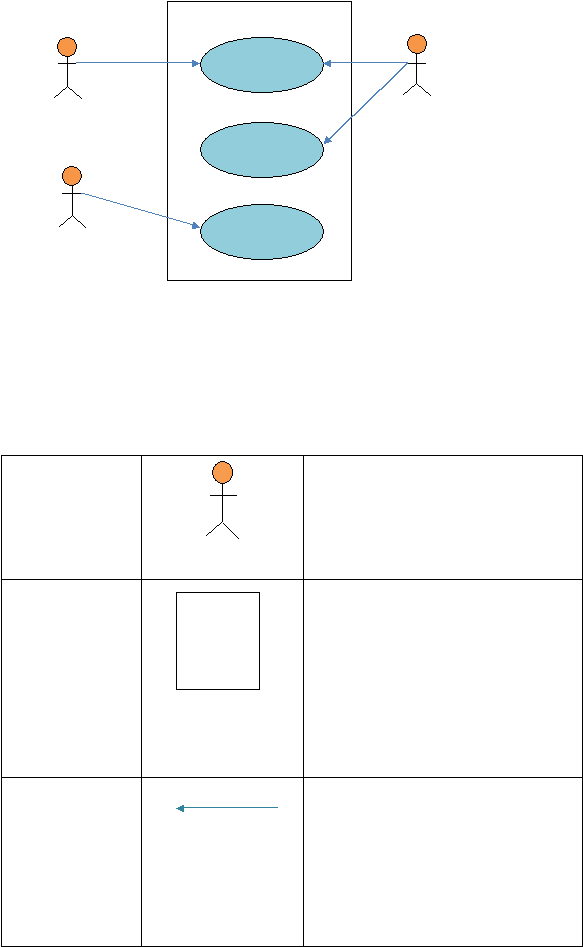

Gambar 2.2 Contoh Use Case Diagram Sederhana
(System Analysis and Design Methods 7th - Whitten & Bentley)
Tabel 2.1 Keterangan Use Case Diagram
Actor
Orang, organisasi atau sistem eksternal
yang berperan dalam satu atau lebih
interaksi dengan Use case.
System Boundary
Boxes
Menunjukkan ruang lingkup dari sistem
anda. Apapun di dalam kotak merupakan
fungsi yang ada di dalam lingkup,
apapun yang ada diluar kotak tidak
termasuk didalam fungsi.
Association
Asosiasi ada setiap kali seorang aktor
yang terlibat dengan interaksi di jelaskan
oleh use case. Di modelkan sebagai garis
yang menghubungkan kasus penggunaan
dan aktor satu sama lain. Dengan mata
System
Use Case 1
Use Case 2
Use Case 3
Actor 1
Actor 3
Actor 2
 |
