30
UML
mendeskripsikan
OOP
dengan
beberapa
diagram,
yang dapat
digambarkan
secara
hirarki
sebagai
berikut
:

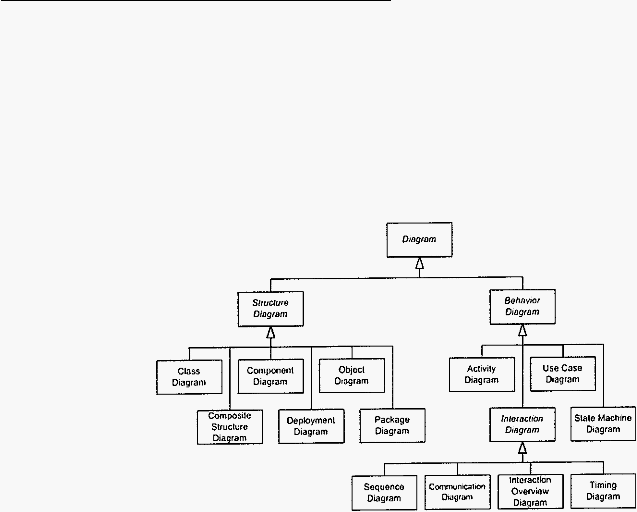

Gambar
2.4 Struktur
Diagram
UML
2.1.23.1.
Use Case
Diagram
Use
case
menunjukkan
hubungan interaksi
dari
actors
dan
use
cases
di
dalam
suatu
sistem
(Mathiassen, 2000,
p343).
Bertujuan
untuk
menentukan
bagaimana
actors
berinteraksi
dengan
sebuah
sistem. Actor
merupakan orang
atau sistem
lain
yang
berhubungan
dengan suatu
sistem.
Ada
3
simbol
yang
mewakili
komponen
sistem,
yaitu :
 |
