41

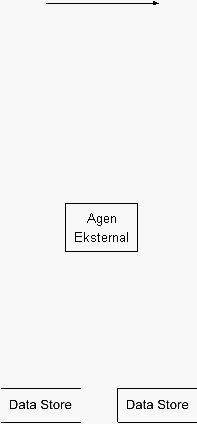

menggambarkan tujuan. Berikut adalah bentuk notasi
pemodelan aliran data :
Nama aliran data
3. Agen eksternal
Agen eksternal mendefinisikan orang, unit organisasi, sistem
lain, atau organisasi lain yang berada di luar lingkup proyek,
tetapi berinteraksi dengan sistem yang sedang dipelajari.
Berikut adalah bentuk notasi pemodelan agen eksternal :
4. Data store
Data
store adalah
tempat penyimpanan
data.
Berikut
adalah
bentuk notasi pemodelan data store :
2.1.9.3.
Flowchart
Menurut Mulyadi (2001, p64),
flowchart
adalah
aliran
dokumen
dalam sistem
tertentu.
Flowchart digunakan untuk
menggambarkan
proses
kegiatan
dalam
suatu
organisasi. Flowchart
berupa
bagan
untuk
keseluruhan
sistem termasuk
kegiatan-kegiatan
manual dan aliran atau arus dokumen yang dipergunakan dalam
sistem.
 |
