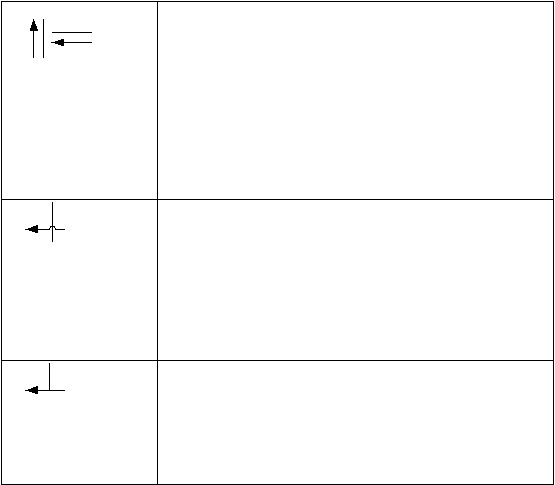

Garis alir (flowline). Simbol ini menggambarkan arah
proses pengolahan data. Anak panah tidak digambarkan jika
arus dokumen mengarah ke bawah dan ke kanan. Jika arus
dokumen mengalir ke atas atau ke kiri, anak panah perlu
dicantumkan
Persimpangan garis alir. Jika dua garis alir bersimpangan,
untuk menunjukkan arah masing –
masing garis, salah satu
garis dibuat sedikit melengkung tepat pada persimpangan ke
dua garis tersebut
Pertemuan garis alir. Simbol ini digunakan jika dua garis
alir bertemu dan salah satu garis mengikuti arus garis
lainnya
 |
