25

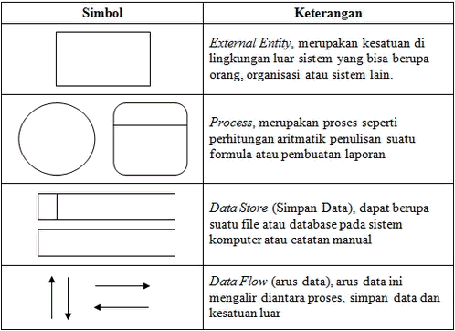

Gambar 2.3 Simbol dan Pengertian DFD
2.2 State Transition Diagram (STD)
Menurut Hoffer J. A. et al (1996, p.364), State Transition Diagram
adalah suatu diagram yang menggambarkan bagaiman suatu proses
dihubungkan satu sama lain dalam
waktu yang bersamaan. State Transition
Diagram digambarkan dengan sebuah state yang berupa komponen system
yang menunjukan bagaiman kejadian –
kejadian tersebut dari satu state ke
state lain.
 |
