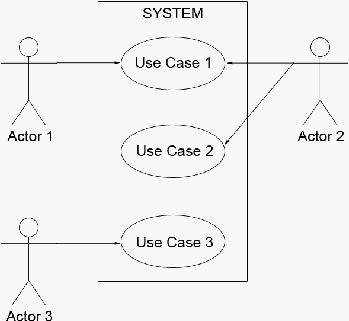

Berikut ini adalah contoh penggunaan Use Case Diagram:
Gambar 2.2 Contoh Penggunaan Use Case Diagram
(Sumber: Whitten & Bentley, 2007, p246)
2.7.2 Sequence Diagram
Menurut Whitten &
Bentley (2007, p382) Sequence diagram adalah
diagram yang menggambarkan bagaimana objek berinteraksi dengan objek
lainnya melalui pesan dalam suatu eksekusi dari sebuah Use
Case
atau sebuah
operasi. Sequence diagram juga mengilustrasikan bagaimana pesan dikirim dan
diterima oleh objek dan terjadi di dalam suatu sequence.
 |
