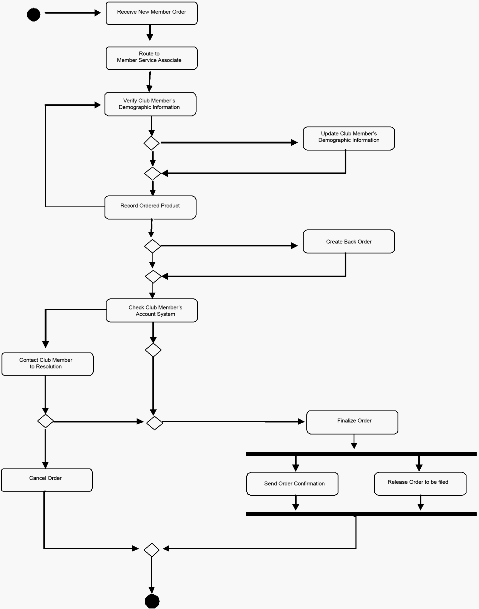

Gambar 2.4 Contoh Activity Diagram
(Sumber: Whitten & Bentley, p392)
2.7.4 Class Diagram
Menurut Whitten &
Bentley (2007, p382), Class diagram menggambarkan
struktur dari sistem. Serta menampilkan Class Object
yang berada di dalam
sistem serta hubungan antara objek tersebut dan objek lainnya.
 |
