Sequence Diagram
Menggambarkan interaksi antara sejumlah objek dalam
urutan waktu, juga berguna untuk menunjukan rangkain pesan
yang
dikirim antar
objek
dan
interaksi
antar
objek.
Sequence
diagram digambarkan dalam bentuk segi empat
yang berisi
nama
dengan
objek
yang
digaris
bawahi.
Cara
membaca Sequence
Diagram dimulai dari sebelah kiri, dibawah
ini contoh Sequence
Diagram pendaftaran training.

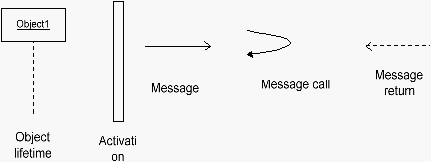

Gambar 2.5 Komponen Sequence Diagram
 |
