14
•
Activity
diagram
adalah
diagram
yang
dapat
digunakan
untuk
menggambarkan
secara
grafis
suatu aliran
proses
bisnis,
langkah-
langkah sebuah use case atau
logika suatu behavior (metode) dari
suatu objek. (Dittman, 2004, p. 450)

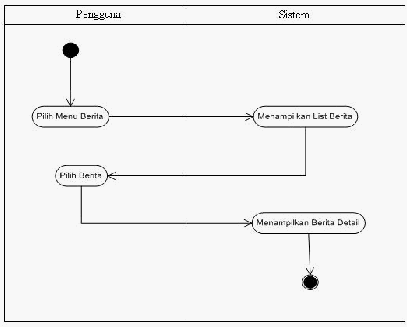

Gambar 2.8 Activity Diagram
Akan tetapi, UML bukan sekedar satu set notasi untuk
menggambar diagram;
UML juga memiliki fitur tambahan menarik
lainya seperti:
•
Diagram
yang
anda
buat
dengan
UML
dapat
saling
berhubungan
dengan diagram yang lain guna membentuk suatu model terpadu.
•
UML
memiliki
semantik
yang
rinci,
secara
matematis
menggambarkan suatu makna dari berbagai aspek notasinya.
 |
