BAB 2

LANDASAN TEORI

2.1 Teori-teori Dasar

Pada bagian ini, akan dijelaskan mengenai dasar-dasar teori yang berkaitan

dengan jaringan secara mendasar dan bersifat umum dimana akan membahas mulai

dari pengertian

internet,

hingga

membahas

perangkat

keras

dan perangkat

lunak

yang sering digunakan dalam membuat suatu jaringan.

2.1.1

Pengertian Internet

Menurut Sejarah Komputer (2010, Sejarah dan Perkembangan

Internet), perkembangan teknologi yang maju begitu pesat di awal tahun 70-

an membuat sistem komunikasi dan komputer berkembang begitu cepat. Hal

ini membuat dunia industri terus berlomba untuk menemukan teknologi baru

dan memproduksinya secara masal. Dengan memadukan teknologi

komunikasi

dan

komputer,

maka

terbentuk satu cabang ilmu baru yang

disebut internet.

Internet merupakan jaringan global yang besar dan sangat luas dimana

setiap

komputer

saling

terhubung

satu

sama

lainnya dari satu negara ke

negara lainnya di seluruh dunia dan berisi segala macam informasi.

Internet itu sendiri berasal dari kata Interconnection Networking, yang

berarti

hubungan

dari

banyak

jaringan komputer dengan berbagai tipe dan

jenis, dengan menggunakan tipe komunikasi seperti telepon, satelit, dan

lainnya.

Untuk dapat

menggunakan

fasilitas

internet,

kita

harus berlangganan

salah satu

ISP

(Internet

Service

Provider).

ISP

ini

biasanya

disebut

penyelenggara

jasa

internet.

ISP terbesar

Indonesia

adalah

PT.

Telekomunikasi Indonesia atau sering disebut PT.Telkom.

Dalam mengatur

integrasi

dan

komunikasi

jaringan

komputer

ini

menggunakan protokol yaitu TCP/IP. TCP (Transmission Control Protocol)

adalah yang bertugas untuk memastikan bahwa semua hubungan bekerja

dengan

benar.

Sedangkan

(Internet

Protocol) bertugas mentransmisikan

data dari satu

komputer ke

komputer

lain.

TCP/IP secara umum berfungsi

memilih rute terbaik untuk transmisi data, memilih rute alternatif jika suatu

rute tidak dapat digunakan dengan baik, mengatur dan mengirimkan paket-

paket pengiriman data.

4.1.2

Klasifikasi Jaringan

Klasifikasi jaringan menurut jangkauannya dapat dibagi menjadi tiga

jenis. Yaitu:

A. Local Area Network (LAN)

Menurut

Tanenbaum

(2003,

h16), LAN

merupakan

jaringan

pribadi yang berada di dalam gedung atau kampus yang berukuran hingga

beberapa kilometer saja (10m -1km).

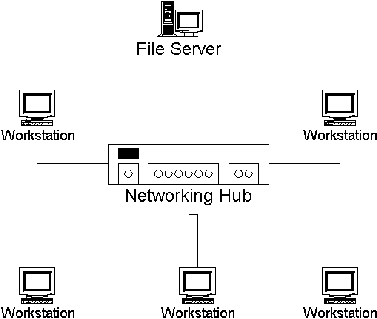

Gambar 2.1 Jaringan LAN

LAN pada umumnya menggunakan kabel sebagai media

transmisi dan menghubungkan workstation, terminal, peripheral, dan

juga peralatan lainnya untuk berbagi sumber daya, serta bertukar

informasi.

LAN

tradisional

dijalankan

pada

kecepatan

10Mbps

hingga

100Mbps, sehingga terjadi kesalahan yang sangat sedikit. Sedangkan

LAN dengan teknologi baru dapat dijalankan hingga 10Gbps.

B. Metropolitan Area Network (MAN)

Menurut

Tanenbaum

(2003,

h18), Sebuah

MAN

merupakan

jaringan yang mencakup kota dengan jarak minimal 10km – 99km.

MAN merupakan gabungan antara LAN dan WAN. Sepert WAN,

MAN merupakan gabungan dari beberapa LAN, namun pada batasan

yang

tidak terlalu besar,

misalnya antar

gedung

dalam suatu kota,

dan

MAN memiliki kecepatan akses data yang lebih tinggi dari WAN.

Gambar 2.2 Jaringan MAN

C. Wide Area Network (WAN)

Menurut Tanenbaum (2003, h19), WAN merupakan jaringan yang

mencakup daerah geografis yang luas, biasanya mencakup sebuah negara

atau benua.

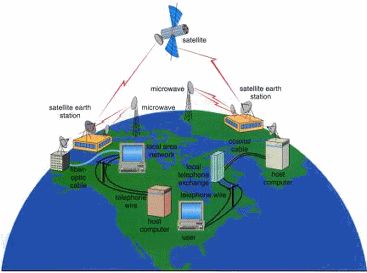

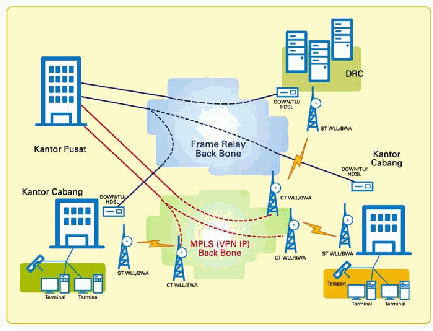

Gambar 2.3 Jaringan WAN

WAN menginterkoneksikan LAN serta menyediakan akses ke host

atau server pada lokasi yang jauh. WAN sendiri dirancang untuk:

•

Beroperasi pada area yang luas dan terpisah.

•

Memungkinkan user yang terpisah jauh berkomunikasi secara

real-time.

•

Menyediakan

layanan ke resource

jarak

jauh

yang

terhubung

layanan lokal secara full-time.

•

Menyediakan layanan e-mail, Internet, transfer file, dan e-

commerce.

4.1.3

TCP/IP

Menurut Bunafit Nugroho (2005, h25), TCP merupakan singkatan dari

Transmission Control Protocol, sedangkan IP merupakan singkatan dari

Internet Protocol. TCP/IP merupakan protokol standar yang dimiliki oleh

semua sistem operasi.

Semua sistem operasi yang tergolong baru telah menggunakan TCP/IP

sebagai protokolnya. Contohnya windows,

linux, dan lain-lain. TCP/IP

memungkinkan sebuah komputer dapat terhubung dalam sebuah jaringan

dimana dalam jaringan tersebut, komputer dapat bertukar

informasi dengan

komputer lainnya.

Protocol atau protokol

itu sendiri merupakan prosedur yang mengatur

beberapa fungsi yang ada pada setiap komputer. Protokol mengizinkan

adanya hubungan atau komunikasi antar komputer. Tugas dari protokol itu

sendiri

adalah

mengatur

hubungan

atau komunikasi

data

mulai

dari

komunikasi data dimulai hingga dengan komunikasi data diakhiri.

Sedangkan untuk IP, pada saat ini versi yang banyak digunakan adalah

IPv4 atau IP versi 4. Karena pengguna yang

menggunakan IPv4 ini banyak

sekali,

oleh

karena

itu pada

masa yang

akan

datang

akan

digunakan

IPv6

atau IP versi 6 untuk memenuhi kebutuhan dalam jaringan.

4.1.3.1 IPv4

Menurut

Ardi Suryadhi (2010,

Apa Perbedaan

IPv4

dan

IPv6?),

alamat

versi

atau sering

disebut

dengan

Alamat

IPv4

adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam

protokol

jaringan

TCP/IP

yang

menggunakan

protokol

versi

Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati

hingga 4 miliar host komputer atau lebih tepatnya 4.294.967.296 host

di seluruh dunia, jumlah host tersebut didapatkan dari 256

(didapatkan dari 8 bit) dipangkat 4(karena terdapat 4 oktet) sehingga

nilai maksimal dari alamat IP

versi 4 tersebut adalah

255.255.255.255 dimana nilai dihitung dari nol sehingga nilai nilai

host yang dapat ditampung adalah 256x256x256x256=4.294.967.296

host. Sehingga bila host

yang ada diseluruh dunia melebihi kuota

tersebut maka dibuatlah IP versi 6 atau IPv6.

Menurut

Bunafit

Nugroho

(2005,

h27),

dalam pemakaiannya,

IP akan dibagi menjadi 3 kelas, yaitu kelas A, kelas B, dan Kelas C.

Berikut pembagian IP dan IP private berdasarkan kelas:

Kelas A (1-126) : 10.0.0.0 - 10.255.255.255

Kelas B (128-191) : 172.16.0.0 - 172.31.255.255

Kelas C (192 - 223) : 192.168.0.0 - 192.168.255.255

Selain

ketiga

kelas diatas,

terdapat juga kelas D dan kelas E.

Kelas

disediakan

hanya

untuk

alamat

IP multicast.

Sehingga

berbeda dengan ketiga kelas diatas. alamat IP multicast adalah alamat

yang digunakan untuk menyampaikan satu paket kepada banyak

panerima.

Dengan

demikian,

alamat multicast

menjadi

cara

yang

efisien

untuk

mengirimkan paket data dari satu sumber ke beberapa

tujuan untuk beberapa jenis komunikasi. Alamat-alamat pada kelas D

yakni 224.0.0.0 hingga 224.255.255.255.

Selanjutnya adalah alamat IP kelas E yang disediakan sebagai

alamat yang bersifat “eksperimental” atau percobaan dan

dicadangkan

untuk

masa

depan.

Alamat

kelas

E yakni diawali

dengan 240.0.0.0.

4.1.3.2 IPv6

Menurut

Ardi Suryadhi (2010,

Apa Perbedaan

IPv4

dan

IPv6?),

alamat

versi

atau sering

disebut

dengan

Alamat

IPv6

adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam

protokol

jaringan

TCP/IP

yang

menggunakan

protokol

IP versi

Berbeda dengan IPv4, Panjang total dari IPv6 adalah 128-bit. Dengan

total

yang

sangat

besar

tentu

saja IPv6

mampu

menyediakan ruang

alamat yang tidak akan habis dan membentuk infrastruktur routing

yang disusun secara hirarkis, sehingga mengurangi kompleksitas

proses routing dan tabel routing.

Sama seperti IPv4, IPv6 juga mengizinkan adanya DHCP

server sebagai

pengatur

alamat otomatis.

Jika dalam IPv4

terdapat

dynamic

address dan static

address,

maka

dalam

IPv6,

konfigurasi

alamat

dengan

menggunakan

DHCP

Server dinamakan

dengan

stateful address configuration, sementara jika konfigurasi alamat

IPv6

tanpa

DHCP

Server

dinamakan

dengan stateless

address

configuration.

4.1.4

Perangkat Keras Jaringan

Menurut Bunafit Nugroho (2005, h22), perangkat keras jaringan selalu

dibutuhkan pada setiap

hal yang berkaitan dengan komputer.

Dalam hal ini

komputer juga dapat disebut perangkat keras karena memiliki peran penting

dalam jaringan.

Berikut

ini merupakan contoh-contoh perangkat keras

yang diperlukan

dalam jaringan :

Modem

Modem berasal

dari kata Modulator

Demodulator. Modulator

merupakan

bagian

yang

mengubah

sinyal

informasi

kedalam sinyal

pembawa

dan

siap

untuk

dikirimkan,

sedangkan

Demodulator adalah

bagian yang memisahkan sinyal informasi dari sinyal pembawa yang

diterima sehingga informasi tersebut dapat diterima dengan baik oleh

penerima.

Kartu LAN

Kartu

LAN

atau

NIC

(Network Interface

Card)

merupakan

perangkat

keras

yang

sangat

dibutuhkan

untuk

menghubungkan

antara

satu komputer dengan komputer lain atau perangkat lainnya. Kecepatan

kartu LAN berbeda-beda, antara 10Mbps hingga 1Gbps.

Hub

Hub adalah salah satu terminal yang sering digunakan dalam

jaringan. Fungsi hub adalah untuk menghubungkan setiap node atau

komputer yang akan terhubung dalam jaringan yang akan dibangun. Hub

biasanya

digunakan dalam topologi

star dimana

hub

dijadikan

terminal

yang dapat membagi koneksi dari satu komputer ke komputer lainnya.

Pada hub, jumlah RJ45-Female-nya bervariasi, yaitu berjumlah 4, 8, 12,

16 dan kelipatannya.

Switch

Selain hub, terminal lain yang dapat digunakan untuk

memparalelkan workstation

adalah

dengan

switch.

Fungsi dari

hub dan

switch adalah sama, yaitu sama-sama mensentralisasikan koneksi jaringan

antar-PC dalam satu

jaringan. Namun

switch

memiliki

kelebihan

dalam

daya hantar data.

Bridge

merupakan

alat

yang digunakan untuk menyederhanakan

sebuah jaringan besar menjadi jaringan yang lebih kecil. sehingga dapat

membuat menjadi lebih efisien. Selain itu, bridge juga dapat digunakan

sebagai perantara atau jembatan yang dapat menghubungkan jaringan-

jaringan dengan media transmisi yang berbeda.

Repeater

Repeater biasanya digunakan untuk

jaringan yang cakupannya

cukup

luas

seperti

MAN.

Repeater

memiliki

fungsi sebagai

alat

untuk

memperkuat sinyal yang berasal dari jaringan LAN yang terhubung

cukup jauh.

Router

Router merupakan alat yang digunakan untuk melewati informasi

dari satu jaringan menuju jaringan lain yang mungkin memiliki banyak

jalur diantara keduanya. Alat ini dapat dibilang mirip dengan bridge.

4.1.5

Definisi Open source

Menurut Budi Rahardjo (2007, Panduan Penelitian Open Source

Software), Open source adalah perangkat lunak yang dikembangkan dengan

source code yang terbuka atau dapat digunakan oleh siapa saja. open source

identik

dengan

free

software.

Dengan

open

source

kita dibebaskan untuk

menjalankan

program untuk

keperluan

apapun.

Selain

itu

kita

juga

dibebaskan

untuk

mengakses

source

code program

sehingga

dapat

mengetahui

cara

kerja

program tersebut.

Kita

juga

diperbolehkan

untuk

mengedarkan

program dan

bebas

untuk

memperbaiki

program tersebut.

Sehingga banyak keuntungan yang didapatkan dari open source ini.

Di Indonesia open source dapat memberikan keuntungan tersendiri.

Open source

dapat mengurangi tingkat pembajakan terutama pembajakan

software berbayar. Karena dengan open source kita dapat mendapatkan dan

mengembangkan

software sesuai dengan kebutuhkan kita tanpa harus

memikirkan biaya.

Kemudahan untuk mendapatkannya, tentu saja ada kekurangannya.

Tidak

semua

orang

dapat

menggunakan

open

source

karena

terdapat

berbagai

macam dan

jenis

open

source

yang

beredar.

Perlu

kemampuan

teknis yang tinggi untuk mengembangkan sebuah open source.

Salah

satu

contoh sistem

operasi

yang berbasis open source adalah

Linux. Berikut merupakan penjelasan lebih lanjut tentang linux.

4.1.5.1 Sejarah Linux

Menurut

Eribowo (2010, h1), sebelum kita membahas

Ubuntu,

OpenSuse, Debian, alangkah baiknya kita membahas Linux itu

sendiri.

Linux

adalah

sebuah

sistem operasi

yang

diciptakan

oleh

Linus Torvalds.

Pada tanggal 26 Desember 1969 di Helsinski, Finlandia lahirlah

seorang Linus Benedict Torvalds. Dia merupakan seorang yang

jenius yang menciptakan sebuah sistem operasi berbasis open source.

Berawal dari mencoba sistem UNIX, namun karena mahalnya sistem

operasi tersebut dan source code nya sudah tidak tersedia lagi secara

bebas,

Linus

kemudian

mencoba

sistem operasi

MINIX

yang

merupakan akronim dari Minimal UNIX yaitu

tiruan sederhana dari

sistem operasi UNIX.

MINIX

dibuat

oleh

profesor

Andrew

Tanembaum untuk

mengajar

mahasiswanya

tentang

cara

kerja

internal

sistem operasi.

Tanembaum juga dikenal sebagai pengarang bahasa pemrograman C.

Source code MINIX sendiri

tersedia di buku dan disket yang dapat

dibeli, akan tetapi hak distribusi dan penggandaannya dikendalikan

oleh penerbit buku Prentice Hall.

Kurangnya

fitur

yang dimiliki oleh sistem operasi MINIX dan

kebijakan tentang tidak bolehnya ditambahnya fitur-fitur pada operasi

MINIX membuat Linus frustasi hingga akhirnya dia

mengembangkannya menjadi sistem operasi baru yang disebut

LINUX (akronim dari Linus MINIX).

Tindakan

selajutnya

adalah

mengirimkan e-mail

yang

isinya

mengharapkan kerjasama dari komunitas-komunitas yang ada. Dan

tidak disangka, pesan tersebut mendapat respon dan tanggapan yang

liar

bias,

yang

bahkan

tidak

terpikirkan oleh Linus sendiri.

Programmer-programmer yang hebat dari seluruh dunia saling bahu-

membahu

mengembangkan

sistem operasi tersebut

hingga akhirnya

menjadi sebuah sistem operasi yang siap digunakan oleh masyarakat

banyak.

4.1.5.2 Distro Linux

Menurut Eribowo (2010, h7), distro disini maksudnya bukan

sebuah toko yang menjual barang. Distro Linux adalah sebutan untuk

semua sistem operasi yang menggunakan kernel Linux. Berikut

merupakan distro-distro linux:

Ubuntu

merupakan distro

linux

yang

paling

populer

diantara distro-distro

lainnya. Sifatnya

yang stabil dan user

friendly membuatnya sangat diminati oleh banyak

pengguna. Ubuntu

juga

merupakan distro paling cocok

untuk

pengguna

awam

karena

banyak

forum-forum yang

membahas

Ubuntu

sehingga

tersedia banyak tempat untuk

bertanya.

Opensuse

Opensuse pertama

kali

dipublikasikan

pada

tahun

1992 oleh empat orang pecinta linux berkebangsaan jerman

yaitu,

Ronald

Dyroff,

Thomas Fehr,

Hubert

Mantel,

dan

Burchard Steinbild. SUSE merupakan kepanjangan dari

Software und System Entwicklung.

Fedora

Fedora pertama kali diriliis pada tahun 1995.

Walaupun dirilis sejak lama

namun fedora populer sejak

tahun 2004.

Debian

Debian merupakan GNU linux pertama kali

dipublikasikan. GNU linux merupakan sebuag project non-

komersil yang dikembangkan secara bersama-sama oleh

ratusan programmer.

Mandriva

linux

pertama

kali

diluncurkan pada

tahun

1998

oleh

Gael

Duval.

Awalnya

mandriva

merupakan

olahan dari RedHat dengan berbagai macam tambahan,

namun lambat laun mandriva memiliki fungsi-fungsi dan

sentuhan tambahan yang membuatnya menjadi user friendly.

Pclinux OS

Pertama kali diluncurkan oleh Bill Reynolds pada

tahun 2005.

Slackware

Distro yang diciptakan pada tahun 1992 ini merupakan

salah satu distro linux yang berhasil bertahan hingga kini.

Gentoo Linux

Gentoo diluncurkan pada tahun 2000 dan linux ini

mengizinkan pengguna

untuk

meng-compile

sendiri source

code

mereka sehingga

linux

ini lebih diperuntukan untuk

pengguna lanjut.

LinuxMint

LinuxMint merupakan linux yang berbasis ubuntu dan

diluncurkan pada tahun 2006 oleh seorang kelahiran

perancis.

Centos

Centos pertama kali dipublikasikan pada tahun 2003

dan merupakan hasil re-build source code dari RedHat

Enterprise Linux.

4.1.6

ADSL

Menurut Telkom Speedy (2011, Sekitar ADSL), ADSL atau yang

biasa disebut Asymmetric Digital Subscriber Line

adalah salah satu bentuk

teknologi DSL atau Digital Subscriber Line. Ciri khas dari ADSL adalah

sifatnya yang asimetrik, yaitu data yang ditransferkan dalam kecepatan yang

berbeda dari satu sisi ke sisi

yang

lainnya.

Dengan asumsi sebagian

pengguna

internet akan

lebih

banyak

mengunduh

atau download

data dari

internet dibandingkan mengunggah atau upload data ke internet. Oleh karena

itu, kecepatan upstream dan downstream yang tidak sama diistilahkan

dengan asymmetric.

4.1.6.1 Sejarah ADSL

Sebelum adanya

teknologi

ADSL,

kita

mengenal

sistem yang

disebut

dial-up.

Sistem dial-up

menggunakan

kabel

telepon

sebagai

jaringan penghubung antara pelanggan dengan penyedia jasa internet.

Dial-up memiliki banyak kekurangan dalam penggunaannya, salah

satunya

dalah

rendahnya

kecepatan

dalam

mengakses

internet,

terlebih

waktu-waktu

tertentu

yang

merupakan

waktu

sibuk

dimana banyak orang yang menggunakan internet. Selain itu, karena

menggunakan sambungan telepon, kita tidak bisa menggunakan

telepon apabila sedang menggunakan internet dan rendaman juga

bisa dibilang tinggi.

ADSL merupakan salah satu dari beberapa jenis DSL. DSL itu

sendiri

merupakan

teknologi

akses internet menggunakan kabel

tembaga sebagai medianya. DSL sering disebut juga sebagai

teknologi suntikan atau injection technology

yang

membantu kabel

telepon biasa dalam menghantarkan data dalam jumlah besar. ADSL

memungkinkan untuk menerima data sampai kecepatan 1,5 hingga 9

Mbps

(downstream)

dan

mengirim

data

pada

kecepatan

hingga

640 Kbps (upstream).

ADSL di Indonesia mulai berkembang saat PT. Telkom

memperkenalkan produk Speedy kepada masyarakat Indonesia.

Dengan promosi-promosi yang cukup gencar, Telkom Speedy

mampu berhasil dipasarkan di kalangan rumah tangga dengan

menggunakan kabel telepon yang sebelumnya sudah ada.

Gambar 2.4 Modem ADSL

4.1.6.2 Keuntungan dan Kerugian ADSL

Berikut merupakan keuntungan dan kerugian dalam pengunaan

teknologi ADSL:

Keuntungan:

Dapat

tetap

bisa

menggunakan

telepon

apabila sedang terhubung

dengan internet.

Kecepatan jauh lebih tinggi dari modem biasa.

Tidak perlu kabel telepon baru, ADSL memungkinkan

mengggunakan kabel telepon yang ada sehingga dapat

meningkatkan efiensi.

Pembagian

frekuensi

menjadi

dua,

yaitu

frekuensi

tinggi

untuk

menghantarkan data, sementara frekuensi rendah untuk

menghantarkan suara dan fax.

Beberapa

ISP

ADSL

akan

memberikan

modem

ADSL

sebagai

bagian dari instalasi secara cuma-cuma.

Kerugian :

Sambungan

ADSL

akan bekerja

dengan

sempurna

apabila dekat

dengan sentral telepon. Jarak yang ideal adalah 2 hingga 3 Km.

Sambungan ADSL lebih cepat menerima data (download)

daripada mengirim data (upload) melalui internet.

Kabel

tembaga

yang

sudah

tua

dapat

menurunkan

kualitas

sambungan dan menurunkan kecepatan dikarenakan hambatan

yang tinggi.

Air dapat mengganggu kualitas kabel apabila air tersebut terserap

kedalam kabel

dan

rumah

kabel

apabila

terendam banjir

akan

menurunkan kualitas sambungan ADSL.

Jasa ADSL tidak tersedia diwilayah yang tidak ada jaringan kabel

teleponnya.

4.1.6.3 Penggunaan ADSL

Adapun cara-cara penggunaan ADSL di Indonesia, pertama-

tama kita terlebih dahulu harus memiliki perangkat ADSL. Seteleh

memiliki

perangkat

ADSL,

kita

harus

memeriksa

keberadaan

nomor telepon rumah kita di layanan Telkom Speedy, apakah sudah

terdaftar

atau belum.

Selanjutnya yang harus diperhatikan adalah,

seberapa jauh jarak antara

gardu Telkom dengan rumah kita.

Karena dalam ADSL, jarak sangat berpengaruh pada kecepatan

koneksi Internet. Setelah

memastikan bahwa

nomor telepon

sudah

terdaftar dan jarak sudah diperhitungkan,

yang harus kita lakukan

selanjutnya adalah pemasangan ADSL pada sambungan telepon.

Untuk menyambungkan antara ADSL dengan line telepon,

kita menggunakan sebuah alat yang disebut sebagai

Splitter

atau

pembagi baris atau line. Splitter

ini berguna

untuk

menghilangkan

gangguan ketika kita menggunakan

modem ADSL.

Sehingga

nantinya kita tetap dapat menggunakan Internet dan menjawab

telepon secara bersamaan.

Hal

penting lain

yang

dimiliki

oleh modem

ADSL

adalah

adanya lampu indikator yang berguna mengetahui jalannya proses

koneksi yang terjadi. Umumnya lampu yang ada pada modem

ADSL adalah

lampu

PPP (Point

Point Protocol), Power, DSL.

Ada juga lampu tambahan bila kita menggunakan koneksi Ethernet

dan USB.

Dari

tiga

lampu

indikator

yang

ada

pada modem,

yang

terpenting adalah lampu PPP dan

DSL. Di mana lampu DSL

menunjukkan koneksi sudah terhubung dengan baik pada line.

Sementara lampu PPP menunjukkan adanya arus data ketika

seseorang melakukan browsing.

Penggunaan

ADSL di Indonesia saat ini tidak hanya berkisar

hanya di pulau Jawa saja, tapi juga sudah meluas sampai ke luar

Jawa. Seperti Bali dan Sumatera. Walaupun kualitas yang

ditawarkan memang masih banyak mengalami

masalah, namun

adanya

ADSL dalam berkoneksi Internet

sangatlah

membantu

dibandingkan dengan cara lama yang menggunakan sistem dial-up.

4.1.7

Media Transmisi

Menurut

Belajar

(2010, Jenis-jenis Media Transmisi pada

Jaringan),

media transmisi adalah media yang menghubungkan antara

pengirim data

dan

penerima

data

atau

informasi.

Dikarenakan

jarak

yang

jauh, maka data akan terlebih dahulu diubah menjadi kode/isyarat. Dan

isyarat

inilah

yang

akan

dimanipulasi

dengan berbagai

macam cara

untuk

diubah

kembali

menjadi

data. Jenis media

yang

digunakan

ada

dua. Yaitu

dengan menggunakan sistem kabel dan menggunakan sistem nirkabel.

4.1.7.1 Media Kabel

Untuk

menghubungkan

komputer

satu dengan komputer lain

dengan

menggunakan ethernet card pada komputer maka diperlukan

kabel sebagai media transmisinya. Kabel yang banyak digunakan

sebagai

media

transmisi

jaringan

adalah

UTP

(Unshielded Twisted

Pair) dan coaxial. Namun sekarang ini sudah menggunakan kabel

optik

yang dinilai

memiliki

kelebihan

dibandingkan

jenis

UTP

maupun coaxial. Berikut adalah penjelasannya.

A. Kabel Twisted-Pair

Kabel Twisted-Pair merupakan media transmisi yang

digunakan untuk menghubungkan antara komputer satu dengan

komputer lain dengan menggunakan port RJ45-Male. Kabel

Twisted-Pair dibagi menjadi dua model yaitu STP (Shielded

Twisted

Pair)

dan Kabel UTP

(Unshielded

Twisted

Pair).

Keuntungan menggunakan kabel STP adalah lebih tahan

terhadap interferensi gelombang elektromagnetik baik dari dalam

maupun luar. Kekurangannya adalah biaya yang cukup mahal

apabila

ingin

menggunakan

kabel berjenis ini dan sulitnya

instalasi dibandingkan dengan kabel berjenis UTP. Selain itu,

kekurangannya

juga pada

jaraknya

yang

hanya

mampu

hingga

100 meter. Sedangkan kabel UTP dapat menutupi kekurangan

yang dimiliki kabel STP yaitu harganya yang murah dan sangat

mudah dalam isntalasi. Kekurangan pada kabel UTP adalah

rentan terhadap

interferensi gelombang

elektromagnetik.

Kabel

UTP

dapat

digunakan

untuk

membangun

jaringan

LAN

yang

besar dengan terminal berupa Hub atau Switch.

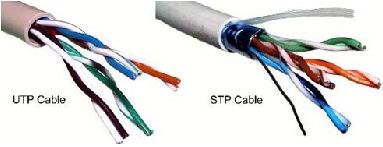

Gambar 2.5 Kabel UTP dan Kabel STP

Ada beberapa kategori untuk kabel Twisted Pair, yaitu:

• Kategori 1 : Biasa digunakan pada koneksi telepon dan tidak

disarankan untuk transmisi data.

• Kategori 2

Digunakan

untuk

transmisi data ISDN dengan

bandwidth maksimum 1 Mbps.

• Kategori

Sering

diebut

kabel

voice

grade.

Dapat

digunakan

untuk jaringan 10BaseT dan Token Ring dengan

bandwidth 4 Mbps.

•

Kategori 4 : Sama seperti kategori 3 namun bandwidth pada

kategori ini adalah 16Mbps.

• Kategori 5

merupakan kabel Twisted Pair terbaik dengan

bandwidth

100Mbps

dan

jangkauan

maksimum

hingga

100m.

B. Kabel Coaxial

Kabel selanjutnya yang akan dibahas adalah kabel coaxial.

Kabel ini biasanya banyak digunakan untuk kabel antena TV.

Dahulu kabel ini banyak digunakan. Namun, sekarang sudah

banyak ditinggalkan karena kecepatannya

lebih

rendah

dibandingkan dengan kabel berjenis UTP (Unshielded Twisted

Pair). Kabel

ini biasa

digunakan

untuk

membuat

instalasi

jaringan bertopologi bun atau cincin.

Gambar 2.6 Kabel Coaxial

Apabila dibuka, didalam kabel coaxial terdapat dua kawat

penghantar,

yaitu penghantar

luar dan penghantar dalam. Kedua

penghantar dipisahkan oleh isolator. Kedua penghantar tersebut

akan

menjadi

media pengirim (transmitter) dan

media penerima

(receiver).

C. Kabel Optik

Kabel optik atau yang biasa disebut fiber optik biasanya

digunakan untuk menghubungkan antara

jaringan

LAN

yang

besar dari suatu tempat dengan jaringan LAN yang berada pada

tempat lain dan mempunyai jangkauan yang cukup jauh.

Penggunaan kabel optik adalah untuk mengurangi rendaman

pada kabel karena jarak yang cukup jauh.

Ada tiga jenis kabel fiber optik yang biasanya digunakan.

Yaitu

single

mode,

multi

mode, dan plastic optical

fiber

yang

berfungsi

sebagai

petunjuk

cahaya

dari

ujung

kabel

ujung

kabel lainnya.

Kabel

fiber optic

single

mode merupakan fiber

glass

tunggal dengan diameter 8,3 hinggal 10 mikrometer, memiliki

satu jenis transmisi yang dapat menghantarkan data berkapasitas

besar dengan kecepatan yang tinggi dan untuk jarak yang cukup

jauh. Kabel berjenis

single mode

dapat menghantarkan

transmisi

kali

lebih

cepat dari jenis

kabel

multimode

karena

memiliki

core

yang

lebih

kecil

sehingga dapat

menghilangkan

rendaman selama pengiriman data.

Gambar 2.7 Fiber Optic Single Mode

Kabel fiber optic multimode terbuat dari fiber glass dengan

diameter lebih besar yaitu 50 hingga 100 mikrometer yang dapat

menghantarkan data berkapasitas besar dengan kecepatan tinggi

untuk jarak menengah.

Gambar 2.8 Perbedaan Singlemode dan Multimode

Sedangkan untuk plastic optical fiber adalah kabel berbasis

plastik terbaru yang menjamin tingkat

performa

yang

sama

dengan fiber glass dalam harak pendek dengan biaya yang lebih

murah. Saat ini, fiber optic telah digunakan sebagai standar kabel

dalam jaringan.

4.1.7.2 Media Nirkabel

Jaringan dengan media nirkabel adalah jaringan yang tidak

membutuhkan kabel sebagai media untuk koneksi antar komputer.

Istilah

yang

sering

digunakan

adalah

dengan

sistem

wireless

(tanpa

kabel). Pada jaringan nirkabel media yang digunakan ada gelombang

sebagai media penyalurnya. Contoh gelombang yang digunakan

adalah gelombang radio, gelombang mikro, maupun cahaya infra

merah.

Untuk membangun sebuah jaringan yang tidak menggunakan

kabel sebagai media transmisinya, diperlukan perangkat yang mampu

mendukung

akses

berbentuk

wireless.

Beberapa contoh perangkat

tersebut

adalah

Access

Point

dan Wireless

LAN.

Berikut

beberapa

contoh perangkat tersebut.

A. Access Point

Access Point merupakan salah satu perangkat

yang

dapat

mendukung

akses

jaringan

tanpa kabel. Fungsi utama

access point adalah sebagai pusat koneksi atau pusat penyebar

sinyal.

Access point

dapat

dikatakan

memiliki

fungsi seperti

switch pada

jaringan

bertransmisi

kabel. Access

Point

menyediakan perangkat berupa radio penerima

yang mampu

menerima

gelombang

lain

dari access

point

lain.

Inti

dari

access point adalah sebagai pusat yang dapat mesentralisasi

hubungan antara

komputer

yang

ingin

berhubungan

dengan

komputer lain dengan media nirkabel.

Gambar 2.9 Access Point

B. Wireless LAN

Wireless LAN atau (WLAN) memiliki fungsi sebagai

klien yang mampu mengkoneksikan sebuah komputer pada

komputer pusat yang memiliki akses point.

4.1.8

Arsitektur Jaringan

Menurut

Wikipedia

(2011, Model

OSI),

arsitektur

yang

sekarang

banyak digunakan adalah model OSI. OSI (Open System Interconnection)

adalah sebuah model arsitektur

jaringan yang dikembangkan oleh badan

International Organization dor Standardization (ISO). Model ini disebut

juga dengan model tujuh lapis OSI. Sebelum munculnya model refrensi OSI,

sistem jaringan

komputer

sangat bergantung pada

pemasok

(vendor). OSI

berupaya

membentuk

standar

umum jaringan

komputer

untuk

menunjang

interoperatibilitas

antar pemasok

yang

berbeda. Dalam satu

jaringan

yang

besar biasanya terdapat banyak protokol jaringan yang berbeda. Oleh karena

itu perlu adanya sebuah standarisasi agar semua perangkat yang berbeda

vendor

maupun

yang sama dapat saling berkomunikasi. Berikut

merupakan

tujuh lapis OSI.

Application Layer

Berfungsi sebagai antarmuka dengan aplikasi dengan

fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses

jaringan, dan kemudian membuat pesan-pesan kesalahan.

Presentation Layer

Berfungsi untuk mentranslasikan data yang hendak ditransmisikan

oleh

aplikasi

ke dalam format

yang

dapat

ditransmisikan

melalui

jaringan.

Session Layer

Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat,

dipelihara, atau dihancurkan. Selain

itu, di level ini juga dilakukan

resolusi nama.

Transport Layer

Berfungsi

untuk

memecah

data

kedalam paket-paket

data

serta

memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun

kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga

membuat sebuah tanda bahwa paket diterima dengan sukses dan

mentransmisikan ulang terhadap paket-paket yang hilang ditengah jalan.

Network Layer

Berfungsi

mendefinisikan

alamat-alamat IP,

membuat

header

untuk

paket-paket,

dan

kemudian

melakukan routing

melalui

internetworking dengan menggunakan router dan switch.

Data-link Layer

Berfungsi menentukan bagaimana

bit-bit data dikelompokan

menjadi

format

yang disebut

dengan frame.

Selain

itu,

pada

level

ini

terjadi koreksi

kesalahan, flow

control,

pengalamatan

perangkat

keras,

dan menentukan bagaimana perangkat-perangkat jaringan beroperasi.

Physical Layer

Berfungsi untuk mendefinisikan media transmisi jaringan, metode

pensinyalan, sinkronisasi bit, arsitektur jaringan, topologi jaringan, dan

pengabelan.

Selain

itu,

pada

level ini

juga

mendefinisikan

bagaimana

network

interface

card dapat

berinteraksi

dengan

media

kabel

atau

nirkabel.

4.2 Teori-teori Khusus

Pada bagian ini, akan dijelaskan teori-teori

yang berkaitan dengan tema yang

kami bahas dengan secara mendasar dan bersifat umum. Pembahasan akan dimulai

dari pengertian produk Speedy serta jenis-jenis perangkat dan berbagai istilah yang

ada.

4.2.1

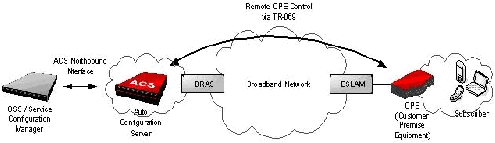

OpenACS (Auto Configure Server)

ACS

(Auto

Configuration

Server)

merupakan

sebuah

sistem untuk

melakukan kegiatan monitoring dan melakukan konfigurasi secara otomatis.

Sedangkan OpenACS adalah ACS yang berbasis open source dimana semua

kebutuhan

untuk

membangun

sistem

tersebut

disediakan secara

gratis.

Dengan open source, kita

dapat

membuat,

merubah,

menambahkan,

dan

menghapus sesuai dengan keinginan

tanpa

terhalang lisensi. Karena

hanya

dengan menggunakan sebuah sistem, OpenACS dapat me-remote CPE

(Customer Premise Equipment) dan menyelesaikan permasalahannya.

Selama sambungan telepon tidak terputus dan lampu dsl CPE masih dalam

keadaan menyala, maka permasalahan dapat ditangani langsung.

4.2.2

Speedy

Menurut Haryanto (2011, Telkom Speedy), speedy adalah produk dari

Telkom Indonesia

berupa

layanan

akses

Internet

berkualitas

tinggi

bagi

rumah tangga serta bisnis skala kecil dan menengah.

Speedy

menggunakan

teknologi

ADSL

(assymmetric digital

subscriber

line), yang menghantarkan sinyal digital

berkecepatan

tinggi

melalui

jaringan

telefoni

secara

optimal

bagi

keperluan

konsumsi

konten

Internet, dengan kecepatan data dari 384 kb/s hingga 10 Mb/s.

Gambar 2.10 Jaringan Speedy

Catatan:

•

ADSL = Assymmetric Digital Subscriber Line

•

DSLAM = Digital Subcriber Line Access Module

•

BRAS = Broadband Remote Access Server

•

RADIUS = Remote Authentication Dial In User Service

Pada gambar 2.4 , yaitu topologi jaringan Speedy yang dipakai oleh

Telkom. Terdapat perangkat ADSL di sisi sentral (Telkom), yaitu RADIUS,

BRAS, dan DSLAM. Terdapat juga perangkat di sisi pelanggan, yaitu

Splitter dan Modem ADSL

DSLAM berfungsi untuk :

•

Memberikan

akses

data

customer

melalui

jaringan

akses

sesuai

dengan setting servis manajemen, misal 64/384 kbps, 512/1024 kbps

dll. Speedy diset hanya 1 profile service 64/384 kbps.

•

Multiplexing : menyatukan (arah downstream) dan

memisahkan

(arah upstream) sinyal voice telepon dan data Internet.

•

Melakukan agregasi sinyal data dari pelanggan

untuk dikirimkan ke

jaringan Internet.

BRAS berfungsi sebagai router di sentral yang dilengkapi dengan

kemampuan sebagai berikut :

•

Melakukan agregasi output DSLAM.

•

Memberikan

sesi-sesi

PPP (Point-to-Point

Protocol)

atau

IP/ATM

dari user.

•

Menjalankan kebijakan QoS (Quality of Service).

•

Meneruskan trafik ke backbone Internet .

RADIUS

merupakan sistem

penyelenggara protokol AAA bagi akses

network:

•

Authentication:

Saat

melakukan

akses

DSLAM,

user

harus

memasukkan

username

dan

password.

Informasi

ini akan

diperiksa

di database dalam server RADIUS. Jika informasi valid, server akan

melanjutkankan ke sesi berikutnya (Authorization). Jika tidak valid,

maka akses akan ditolak.

•

Authorization:

Jika

informasi

valid,

server

akan

memberikan

akses

ke Internet sesuai batasan kewenangan profile user yg bersangkutan,

serta

memberikan

parameter

yang

diperlukan,

termasuk

alamat

bagi user.

•

Accounting:

RADIUS

akan

mencatat

kapan

user

memulai

dan

mengakhiri

akses

Internetnya

serta

berapa volume

data

yang

digunakan oleh user tiap session (fungsi billing).

Perbandingan Speedy terhadap teknologi Internet lain:

•

Pada

dial-up

Internet,

akses

data

dilewatkan

pada

sentral

digital,

yang memiliki keterbatasan sampling data maksimal 56 kilobytes per

second (kb/s). Pada Speedy, akses data dipisahkan dari dari akses

suara di DSLAM (digital subcriber line access module), sehingga

kecepatan Speedy dapat ditingkatkan maksimal sesuai kebutuhan.

•

Pada

broadband

wireless

access,

akses

pada

user

dibagi

dari

BTS

(Base Transceiver Station) yang memiliki kapasitas terbatas. Akses

pada

Speedy

bersifat

individual

per

user

hingga port

DSLAM

terdekat, dimana setiap user menduduki port tersendiri yang bersifat

dedicated.

Setiap unit Speedy terhubung langsung dengan koneksi gigabit pada

jaringan metro ethernet ke perangkat BRAS (broadband remote access

server) yang merupakan gerbang Speedy ke luar. Dari BRAS, user akan

dihubungkan ke:

•

Konten

domestik

(Domestic

Content),

melalui

peering

dengan

bandwidth internasional (OpenIXP), penyedia konten (content

provider),

maupun

ISP

(Internet

Service

Provider atau

penyedia

layanan jasa internet) Lain.

•

International Gateway,

yang

memiliki

kapasitas

besar

host

Internet di seluruh dunia.

•

Broadband Content, berisi berbagai content web, game, multimedia,

TV, serta berbagai tools, melalui koneksi khusus yang hanya dapat

diakses oleh pengguna Speedy.

Teknologi ADSL

juga

memungkinkan pemanfaatan satu

jaringan

kabel untuk digunakan bersamaan sebagai jaringan data dan jaringan telpon.

Selama koneksi Internet digunakan,

layanan

telpon, fax, dan layanan data

melalui jaringan telpon tetap dapat digunakan.

4.2.3

Customer-Premises Equipment (CPE)

Menurut Wikipedia (2011, Customer Premises Equipment), Customer-

Premises

Equipment

atau

Customer-Provided Equipment

(CPE)

adalah

terminal

dan

peralatan

yang

terletak pada

tempat

pelanggan,

atau dengan

kata lain yaitu perangkat pelanggan.

CPE

pada

umumnya

yaitu

perangkat

seperti

telepon,

router,

switch,

RG (Residential Gateway), set-topboxes, produk fixed mobile convergence,

adaptor home networking, dan gateway akses internet yang mengizinkan

pemakai

untuk

mengakses

penyedia layanan komunikasi dan

menyebarkannya di rumah mereka via LAN.

Evolusi Teknologi CPE :

1. Peralatan Hybrid

Menjamurnya multiple-service operators yang menawarkan servis

triple-play

atau

bahkan quad-play,

membutuhkan

pengembangan

dari

hybrid CPE supaya membuat pelanggan mudah untuk mengakses suara,

video, dan servis data. Perkembangan teknologi ini diperintis oleh

operator-operator Pay TV yang mencari cara untuk mengirim servis video

via broadcast tradisional dan jaringan IP broadband.

2. Set-back Box

Set-Back Box

dipakai

pada

industri

TV digital

untuk

mendeskripsikan sebuah bagian dari hardware pelanggan sehingga

mengizinkan mereka untuk mengakses broadcast linear dan konten video

berbasis

internet,

ditambah

servis

interaktif

seperti Electronic

Programme Guides (EPG), Pay Per View (PPV) dan Video on

Demand

(VOD) sebaik browsing

internet,

dan

menampilkan

mereka

pada

seperangkat

layar

televisi

yang

besar.

Tidak

seperti

set-top

boxes

standard, yang berada di

atas atau bawah TV, set-back box mempunyai

bentuk yang lebih kecil sehingga dapat dipasang di belakang panel

display TV flat, sehingga tidak terlihat dari depan.

3. Home Gateway

Residential gateway adalah sebuah peralatan home networking yang

dipakai untuk menghubungkan peralatan di dalam rumah kepada internet

atau WAN lainnya. Dapat digunakan untuk mengkombinasikan modem

DSL atau modem kabel, switch, router, dan akses poin nirkabel.

4. Virtual Gateway

Konsep virtual gateway memungkinkan pelanggan untuk

mengakses video dan servis data dan menyebarkan mereka ke sekitar

rumah menggunakan software bukan dengan hardware.

5. Broadband

Sebuah subscriber unit (SU) adalah sebuah radio broadband yang

diinstall pada lokasi bisnis atau perumahan untuk menyambungkan

kepada

access

point

untuk

mengirim atau

menerima

data

dengan

kecepatan tinggi baik dengan kabel atau nirkabel. Peralatannya biasanya

meliputi cable modem, access gateway, home networking adapter dan

mobile phone.

4.2.4

TR-069 CPE WAN Management Protocol (CWMP)

Menurut Adam Rozumek (2007, TR-069 Overview), sebuah protokol

untuk mengkomunikasikan antara Customer Premise Equipment (CPE) dan

Auto

Configure

Server

(ACS)

yang mencakup auto-configuration

seperti

manajemen CPE lainnya

Gambar 2.11 Remote CPE Control via TR-069

Penyedia layanan (Service Providers) melalui TR-069 dan internet

dapat

mengatur

CPE,

tidak

peduli manufacture dari CPE

tersebut,

asalkan

CPE tersebut mensupport TR-069.

Se r v c e

i c e

onf g u r at o n

i g u r at o n

i o n

M ana ger

N o r t b o und

h b o und

In t e a c e

r a c e

Sc o p e

E W A N M a na ge m e nt P r ot oc ol :

S S o ut hb o und

t r a c e

e r a c e

f a c e

AC S

BRAS

egi o nal B r

oadb and Ne

w o r k

DS L A M

aged

E (B -N T )

LA N

aged C P E

(L A N D e v i

)

Gambar 2.12 Scope of CWMP

Kegunaan dari TR-069 :

•

Konfigurasi

perangkat

CWMP

(CPE

WAN

Management

Protocol),

troubleshooting, upgrade firmware, manajemen pengguna, dan

melaporkan untuk perangkat TR-069 yang diaktifkan untuk

mengurangi truck rolls.

•

Memungkinkan

penyedia

layanan

untuk

menawarkan

layanan

yang

dinamis seperti home networking, keamanan, VOIP

(Voice IP),

yang

dikelola menggunakan TR-069 ACS.

•

Mengurangi

support calls

oleh

automated/proactive

monitoring

dan

mengelola perangkat TR-069 CWMP.

Mekanisme

sekuriti CWMP

didesain

untuk

mengizinkan

keamanan

dengan derajat

yang

tinggi

pada interaksi

yang

menggunakannya.

CWMP

didesain untuk mencegah gangguan dengan transaksi antara CPE dan ACS,

menyediakan kerasahasiaan untuk transaksi ini, dan mengizinkan autentikasi

dari berbagai level.

Mekanisme sekuriti berikut tergabung di dalam protokol ini :

•

Protokol mendukung penggunaan TLS (Transport Layer Security)

untuk

komunikasi transport antara CPE dan ACS. Sehingga

menyediakan kerahasiaan

transaksi, intregitas data, dan

mengizinkan

autentikasi berbasis sertifikasi antara CPE dan ACS.

•

HTTP

layer

menyediakan

sebuah

alternatif

CPE

dan

ACS

berbasis

autentikasi

dalam berbagi

rahasia. Catat

bahwa

protokol

tidak

menentukan bagaimana berbagi rahasia dipelajari oleh CPE dan ACS.

4.2.5

TR-069 ACS

Menurut Dimark Software, Inc (2010, TR-069 ACS Architectural

Overview), TR-069 ACS adalah sebuah aplikasi middleware, berbasis J2EE.

Middleware adalah pelekat antara fungsi-fungsi yang terpisah untuk

membuat

aplikasi end-to-end. Sebagai contoh, sebuah aplikasi manajemen

peralatan butuh untuk terhubung kepada database pelanggan untuk

mengaktivasi pengaturan yang benar. Daripada mengakses database secara

langsung,

aplikasi

manajemen

peralatan

melakukan

melalui server

aplikasi

sebagai middleware, yang menyediakan servis yang umum, seperti

keamanan, manajemen transaksi, load-balancing dan failover.

Agar TR-069 ACS berfungsi secara baik, ACS tersebut harus

mempunyai akses kepada data pelanggan, tetapi sebagai sebuah peralatan

yang

ter

expose ke

internet,

memelihara

data tersebut

pada

ACS

menjadi

resiko keamanan. Misalnya, ACS hanya menyimpan informasi yang spesifik

untuk peralatan yang dikelola dan asosiasi apa saja dengan pelanggan

dipelihara pada database yang terisolasi.

4.2.6

Java

Menurut

Wikipedia

(2011, Java (Programming Language)),

Java

adalah bahasa pemrograman yang dapat dijalankan di berbagai komputer

termasuk telepon

genggam.

Bahasa

ini awalnya dibuat oleh James Gosling

saat masih bergabung di Sun Microsystems saat ini merupakan bagian dari

Oracle dan dirilis tahun 1995. Bahasa ini banyak mengadopsi sintaksis yang

terdapat pada C dan C++ namun dengan sintaksis model objek yang lebih

sederhana.

Aplikasi-aplikasi

berbasis

java

umumnya dikompilasi

dalam

p-code (bytecode) dan dapat dijalankan pada berbagai

Mesin

Virtual

Java

(JVM). Java merupakan bahasa pemrograman yang bersifat umum/non-

spesifik (general purpose), dan secara khusus didisain untuk memanfaatkan

dependensi implementasi seminimal

mungkin. Karena

fungsionalitasnya

yang

memungkinkan

aplikasi

java

mampu berjalan

beberapa

platform

sistem operasi

yang

berbeda,

dan

secara

luas

dimanfaatkan

dalam

pengembangan

berbagai

jenis

perangkat lunak aplikasi ataupun aplikasi

berbasis web.

Versi rilis utama Java, dengan tanggal rilis nya:

•

JDK 1.0 (Januari 23, 1996)

•

JDK 1.1 (Februari 19, 1997)

•

J2SE 1.2 (Desember 8, 1998)

•

J2SE 1.3 (Mei 8, 2000)

•

J2SE 1.4 (Februari 6, 2002)

•

J2SE 5.0 (September 30, 2004)

•

Java SE 6 (Desember 11, 2006)

•

Java SE 7 (Juli 28, 2011)

4.2.7

JBoss Application Server

Menurut

Wikipedia

(2011, JBoss

Application

Server), JBoss

Application Server

(JBoss

AS)

adalah

open-source

application

server

berbasis Java EE (Java Platform, Enterprise Edition). Perbedaan yang paling

penting pada kelas software ini adalah software

ini tidak hanya

mengimplementasi

server

yang berjalan di Java, tetapi software ini

sebenarnya

mengimplementasi

Java

bagian

dari

Java.

Karena

software

ini berbasis Java, JBoss AS dapat beroperasi cross-platform: dapat dipakai di

sistem operasi

apa

saja

yang

support

Java.

JBoss

dikembangkan oleh

JBoss, yang sekarang merupakan divisi dari Red Hat.

4.2.8

MySQL

Menurut

M. Agus J.

Alam (2005,

h3), MySQL adalah program yang

dipakai

untuk

mengelola

database client-server.

MySQL

menyediakan

fasilitas-fasilitas

untuk

mengatur

dan

mengelola database,

serta

menyediakan bahasa pemrograman SQL (Structured Query Language) atau

biasa dibaca

sekuel untuk

mengelola database client-server. MySQL mulai

memperkenalkan penggunaan Stored Procedure and Trigger pada versi 5.x.

Hal

tersebut

menjadikan

MySQL

sebagai penyedia

layanan

pemrograman

client-server secara penuh.

Bagi perusahaan kecil atau para calon programmer

yang ingin

mencoba

memulai menggunakan

aplikasi

client-server,

tentu

saja

memperhitungkan biaya yang dikeluarkan untuk membuat sistem perangkat

keras dan perangkat lunak. Oleh karena itu, menggunakan MySQL sangat

cocok untuk

mereka

yang

ingin

membangun sebuah database client-server

dengan biaya terbatas pada kebutuhan perangkat lunak khususnya.

MySQL menyediakan produknya dalam dua bentuk lisensi, yaitu, GPL

(General Public License) dan Commercial License. Untuk pemula dapat

menggunakan lisensi GPL dan dapat mengunduhnya secara gratis dari

internet.

Dan

untuk

yang

memiliki dana lebih, dapat menggunakan

Commercial

License dengan

keuntungan

mendapatkan

lisensi

resmi

dan

kelengkapan serta dukungan dari MySQL.

4.2.9

Network Address Translation (NAT)

Menurut Wikipedia (2011, Network Address Translation), NAT atau

Translasi Alamat Jaringan adalah salah satu metode untuk menghubungkan

lebih

dari

satu

komputer

jaringan internet dengan menggunakan satu

alamat IP (Internet Protocol). Banyaknya penggunaan metode ini

disebabkan karena terbatasnya ketersediaan alamat IP, kebutuhan akan

keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi

jaringan.

Saat ini, protokol IP yang banyak digunakan adalah IP versi 4. Dengan

panjang

4byte berarti terdapat 2 pangkat 32 yang hasilnya 4.294.967.296

alamat

IP.

Jumlah

ini secara teoritis adalah jumlah

komputer

yang dapat

langsung koneksi ke internet. Karena keterbatasan inilah sebagian besar ISP

(Internet Service

Provider) hanya akan mengalokasikan

satu alamat untuk

satu pengguna dan

alamat

ini

bersifat

dinamik, dalam arti

alamat

yang

diberikan akan berbeda setiap kali user

melakukan koneksi ke internet. Hal

ini akan menyulitkan

untuk bisnis

golongan menengah ke bawah.

Di satu

sisi

mereka

membutuhkan

banyak

komputer

yang

terkoneksi

internet,

akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada

satu komputer

yang bisa terkoneksi ke internet. Hal

ini bisa diatasi dengan

metode

NAT.

Dengan

NAT

gateway

yang

dijalankan

salah

satu

komputer, satu alamat IP tersebut dapat dibagi ke beberapa komputer yang

lain dan mereka bisa melakukan koneksi ke internet secara bersamaan.

Ketika komputer terkoneksi ke internet, komputer tersebut tidak saja

dapat mengakses, tetapi komputer

tersebut juga sangat mungkin untuk

diakses oleh komputer lain yang juga terkoneksi ke internet. Misalnya

server suatu situs tertentu. Jika disalahgunakan, hal tersebut dapat

membahayakan. Penyalahgunaan tersebut dapat berupa pencurian data-data

penting. NAT secara otomatis akan memberikan proteksi seperti halnya

firewall dengan

hanya

mengizinkan

koneksi

yang

berasal

dari dalam

jaringan. Hal ini berarti akan meningkatkan tingkat keamanan, karena

kemungkinan untuk koneksi dari luar ke dalam jaringan menjadi relatif

sangat kecil.

Dengan NAT, suatu jaringan yang besar dapat dipecah-pecah menjadi

jaringan yang lebih kecil. Bagian-bagian kecil tersebut masing-masing

memiliki satu alamat IP, sehingga dapat menambahkan atau mengurangi

jumlah

komputer

tanpa

memengaruhi

jaringan

secara

keseluruhan.

Selain

itu,

pada

gateway

NAT

modern

terdapat server

DHCP(Dynamic

Host

Configuration Protocol) yang dapat mengkonfigurasi komputer client secara

otomatis.

Hal

ini

sangat

menguntungkan bagi admin

jaringan karena untuk

mengubah konfigurasi jaringan, admin hanya perlu mengubah pada

komputer server dan perubahan ini akan terjadi pada semua komputer client.

Selain

itu gateway NAT

mampu membatasi akses ke

internet, juga mampu

mencatat

semua traffic,

dari

dan

internet. Secara

keseluruhan,

dengan

segala kelebihan

gateway NAT

tersebut, admin

jaringan

akan sangat

terbantu dalam melakukan tugas-tugasnya.

NAT

terdiri

dari berbagai

macam jenis,

berikut

merupakan

beberapa

jenis NAT :

•

Full cone NAT

Gambar 2.13 Full Cone NAT

•

Restricted cone NAT

Gambar 2.14 Restricted Cone NAT

•

Port Resricted cone NAT

Gambar 2.15Port Restricted Cone NAT

•

Symmetric NAT

Gambar 2.16 Symmetric NAT

4.2.10 De-Militarized Zone (DMZ)

Menurut

Deb

Shinder

(2005,

De-Militarized Zone),

De-Militarized

Zone (DMZ) merupakan

mekanisme

untuk melindungi

sistem internal dari

serangan

luar

seperti

hacker

atau

pihak-pihak

lain yang

ingin

memasuki

sistem

tanpa

memiliki hak akses.

DMZ tidak

memiliki aturan, oleh karena

itu DMZ dapat diakses oleh pengguna yang tidak memiliki hak akses.

Secara

esensial,

DMZ

melakukan

perpindahan semua

layar

layanan

suatu jaringan ke jaringan yang berbeda. DMZ terdiri dari semua port yang

terbuka,

yang

dapat

dilihat

oleh pihak

luar.

Sehingga

jika

seorang hacker

menyerang dan melakukan cracking pada server yang memiliki DMZ, maka

hacker tersebut hanya dapat melakukan akses host yang berbeda pada DMZ

dan tidak pada jaringan internal.

Misalnya

jika

seorang

pengguna bekerja di atas

server FTP

(File

Transfer Protocol) pada jaringan terbuka untuk melakukan akses publik

seperti akses

internet,

maka hacker dapat melakukan cracking pada server

FTP dengan memanfaatkan layanan NIS (Network Interconnection System),

dan NFS (Network File System). Sehingga hacker tersebut dapat mengakses

seluruh

sumber

daya

jaringan, atau

jika

tidak,

akses

jaringan

dapat

dilakukan dengan sedikit

upaya,

yaitu dengan

menangkap paket

yang

beredar di jaringan, atau dengan metode yang lain.

Namun

dengan

menggunakan

lokasi server

FTP

yang berbeda,

maka

hacker hanya dapat mengakses DMZ tanpa mempengaruhi sumber daya

jaringan yang lain. Selain itu dengan melakukan pemotongan jalur

komunikasi pada

jaringan

internal,

trojan dan

sejenisnya

tidak

dapat

lagi

memasuki jaringan.

Gambar 2.17 Skema DMZ

4.2.11 Firmware

Menurut Andreas Viklund (2008, NVRAM), Firmware adalah software

yang

dituliskan

dalam ROM

(Read

Only Memory)

yang

memiliki

sifat

permanen. Software tersebut biasanya berhubungan dengan perangkat keras

atau hardware. Software tersebut tidak dapat diubah tanpa pengubahan

secara fisik. Salah satu contoh firmware adalah BIOS (Basic Input Output

System). BIOS umumnya tersimpan permanen di dalam ROM

BIOS (Read

Only Memory BIOS). Firmware disebut juga dengan nama microcode.

BIOS

merupakan

bagian

dari

sistem operasi

yang

bisa

mengidentifikasi

set

program yang

digunakan

untk

mem-boot

komputer.

BIOS

juga

mengatur

aliran

data

antara

sistem operasi

komputer

dan

perangkat tambahan yang terpasang atau terhubung dengan komputer. BIOS

biasanya

dibuat

dari

bahasa assembly yang digunakan oleh mesin yang

bersangkutan. Pada komputer yang berbasis keluarga prosesor Intel x86,

BIOS

merujuk

kepada

kumpulan

rutin perangkat lunak yang melakukan

tugas-tugas berikut:

Pengaktifan

awal komputer dan pengujian

terhadap

hardware

yang

ada dalam komputer tersebut.

Mengatur konfigurasi dasar komputer.

Menjalankan sistem operasi.

Membantu sistem operasi dan aplikasi dalam proses pengaturan

hardware melalui penggunaan BIOS Runtime Service.

4.2.12 Media Access Control Address (MAC Address)

Menurut

Wikipedia

(2011, MAC

Address), MAC Address (Media

Access Control Address) adalah sebuah alamat jaringan yang

diimplementasikan

pada

lapisan

data-link

dalam tujuh

lapisan

model OSI

(Open System Interconnection) yang mempresentasikan sebuah kode

tertentu

dalam

jaringan.

Dalam

sebuah

jaringan

berbasis

Ethernet, MAC

Address merupakan alamat yang unik yang memiliki panjang 48-bit yang

mengidentifikasi sebuah komputer, interface, dalam sebuah router, atau

node

lainnya dalam jaringan.

MAC

Address

juga sering

disebut

Ethernet

address, Physical address, atau Hardware address.

MAC

Address

mengizinkan perangkat-perangkat dalam jaringan agar

dapat berkomunikasi antara satu dengan yang lainnya. Sebagai contoh,

dalam sebuah jaringan berbasis teknologi Ethernet, setiap header dalam

frame Ethernet mengandung informasi mengenai MAC address dari

komputer

sumber

(source) dan MAC address dari komputer tujuan

(destination). Beberapa perangkat, seperti halnya bridge dan switch Layer-2

akan melihat pada informasi MAC address dari komputer sumber dari setiap

frame yang ia terima dan menggunakan informasi MAC address ini untuk

membuat

"tabel routing" internal secara dinamis. Perangkat-perangkat

tersebut

pun

kemudian

menggunakan tabel yang baru dibuat itu untuk

meneruskan

frame

yang

terima

sebuah port

atau

segmen

jaringan

tertentu di mana komputer atau node yang memiliki MAC address tujuan

berada.

Dalam sebuah

komputer,

MAC

address

ditetapkan

sebuah

kartu

jaringan

NIC

(Network

Interface

Card) yang digunakan untuk

menghubungkan komputer yang bersangkutan ke jaringan. MAC Address

umumnya

tidak

dapat

diubah

karena telah

dimasukkan

dalam ROM.

Beberapa

kartu

jaringan

menyediakan

utilitas

yang

mengizinkan

pengguna

untuk mengubah MAC address, meski hal ini kurang disarankan. Jika dalam

sebuah jaringan terdapat dua kartu jaringan yang memiliki MAC address

yang sama, maka akan terjadi konflik alamat dan komputer pun tidak dapat

saling berkomunikasi antara satu dengan

lainnya.

Beberapa kartu jaringan,

seperti halnya kartu

Token Ring mengharuskan pengguna untuk mengatur

MAC address (tidak dimasukkan ke dalam ROM), sebelum dapat

digunakan.

MAC address memang harus unik, dan untuk itulah, Institute of

Electrical and Electronics Engineers (IEEE) mengalokasikan blok-blok

dalam MAC address. 24 bit pertama dari MAC address

merepresentasikan

siapa pembuat kartu tersebut, dan 24 bit sisanya merepresentasikan

nomor

kartu

tersebut.

Setiap

kelompok

bit

tersebut

dapat direpresentasikan

dengan

menggunakan

enam digit

bilangan

heksadesimal,

sehingga

menjadikan

total

digit

bilangan heksadesimal

yang

merepresentasikan

keseluruhan MAC address. Berikut merupakan tabel beberapa pembuat

kartu jaringan populer dan nomor identifikasi dalam MAC Address.

Tabel 2.1 Contoh MAC Address

Vendor

Alamat MAC

Cisco System

00 00 0c

Apple Computer

08 00 07

Hewlett-Packard Company

08 00 09
