Class Diagram
Class diagram adalah suatu struktur diagram UML yang
menggambarkan
struktur
statis
dari
kelas
dalam sistem dan
menggambarkan atribut, operasi, dan hubungan antara kelas.
Class
diagram
membantu
dalam memvisualisasikan
struktur
kelas-kelas
dari
suatu
sistem
dan
merupakan
tipe
diagram
yang
paling
banyak dipakai. Selama tahap desain, class diagram berperan dalam
menangkap struktur dari semua kelas yang
membentuk arsitektur sistem
yang dibuat. (Mulawarman, 2011, p. 3)
Class
memiliki
tiga
area
pokok,
yaitu;
nama,
atribut
dan
operation/ Event.

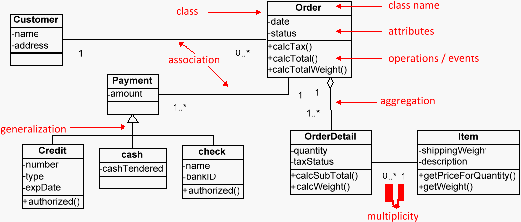

Gambar 2.13 Class diagram (Dharwiyanti, 2003)
 |
