Sequence Diagram
Menurut Whitten
dan Bentley
(2007), secara grafikal,
Sequence Diagram
merupakan diagram yang menggambarkan
bagaimana objek berinteraksi satu sama lain melalui pesan dalam
eksekusi usecase
atau operasi. Diagram ini mengilustrasikan
bagaimana pesan dikirim dan diterima antara objek dan urutan
yang seperti apa. Diagram ini lebih detail dalam penggambaran
aliran data, termasuk data yang dikirim ataupun diterima.

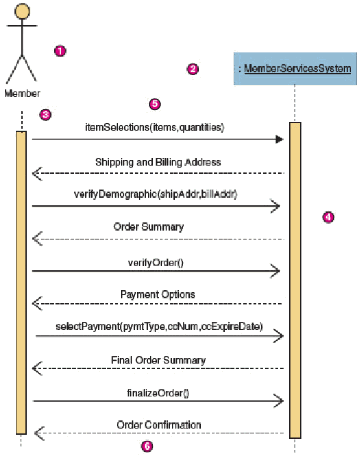

Gambar 2.19 Sequence Diagram
(Sumber: System Analysis & Design Method, Whitten dan
Bentley, 2007, p395)
 |
