11
tergantung pada bagaimana garis itu digambarkan dan
apa yang mereka hubungkan. Ada beberapa macam
relasi, antara lain associations, extends, dan uses.
a.
Associations
Associations
adalah sebuah relasi antara
seorang actor dengan sebuah use case di mana
terjadi interaksi antar
mereka. Asosiasi dengan
panah tertutup(1) di ujung yang menyentuh use
case mengindikasikan bahwa actor di ujung
yang satu lagi melakukan use case tersebut.
Sedangkan asosiasi tanpa panah(2)
mengindikasikan sebuah interaksi dari use case
ke actor yang menerima hasil dari use case
tersebut.

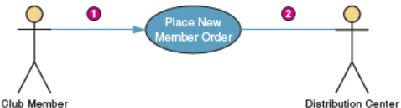

Gambar 2.3 Associations dalam Use Case
Diagram
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p248)
 |
