Class
diagram diatas terbentuk dari beberapa notasi,
antara lain attribute, behavior, arrow head,dan solid diamond.
1.
Attribute dan Behavior

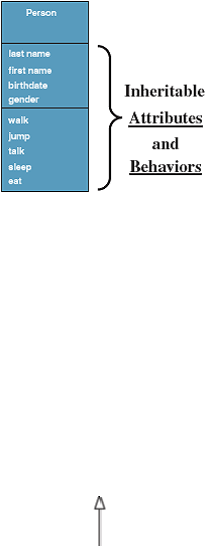

Gambar 2.7 Attribute and Behavior
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p375)
2.
Arrow Head
Arrow head
melambangkan generalisasi atau
spesialisasi dari sebuah relasi.
Gambar 2.8 Arrow Head
(Sumber: System Analysis & Design Method,
Whitten dan Bentley, 2007, p376)
 |
