19
sistem tersebut, dapat berupa manusia atau perangkat eksternal untuk
bertukar informasi. Dalam suatu sistem yang kompleks, biasanya
terdapat lebih dari satu actor. Use case dilambangkan dengan
bentuk oval
dan hubungan antara actor dan use case terhubung
melalui sebuah garis lurus yang disebut relationship atau hubungan.
Ada beberapa jenis hubungan dalam diagram use case yaitu:
1.
Associations
Association adalah hubungan antara actor dan use case di
mana terjadi suatu interaksi. Association dimodelkan sebagai
sebuah garis lurus solid yang menghubungkan actor dan use
case.
Association pada actor yang memiliki tanda panah pada
ujungnya dan menyentuh use case memiliki arti bahwa use case
tersebut dilakukan oleh sang actor. Sedangkan association yang
tidak memiliki tanda panah menunjukkan interaksi antara use
case dan perangkat eksternal atau actor penerima.

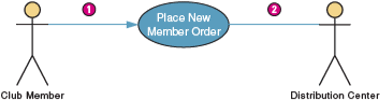

Gambar 2.3 Contoh Hubungan Associations (Whitten dan
Bentley, 2007, p248)
2.
Extends
Extends adalah hubungan yang digunakan untuk memecah
fungsi use case yang kompleks menjadi beberapa use case yang
lebih sederhana. Sebuah use case dapat memiliki banyak
hubungan extends, namun use case yang telah ter-extends
(extension use case) hanya dapat diakses oleh use case yang
melakukan extends tersebut. Hubungan extends ditunjukkan
 |
