1.
Entity
Entity adalah suatu kumpulan objek atau suatu yang dapat dibedakan atau
diidentifikasikan secara unik. Kumpulan entity
tersebut disebut dengan
Entity Set.
2.
Relationship
Relationship adalah suatu hubungan yang terjadi antara satu entity dengan
satu entity
yang lainnya atau lebih. Kumpulan relationship
yang sejenis
disebut relationship set. Jika suatu entity
dihubungkan dengan
relationship, maka penggambarannya dilakukan dengan menggunakan
simbol garis lurus.
3.
Atribut
Atribut
menunjukkan fungsinya sebagai pembentuk karakteristik yang
melekat pada setiap entity. Disamping penamaan yang unik berdasarkan
fungsinya, atribut-atribut dapat dibedakan berdasarkan sejumlah
pengelompokkannya.

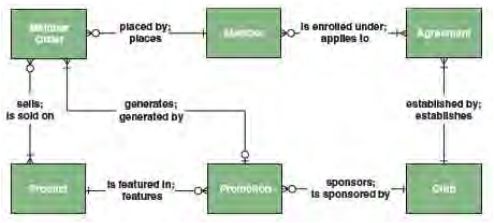

Gambar 2.14 Skema Entity Relationship Diagram (Whitten & Bentley, 2007).
 |
