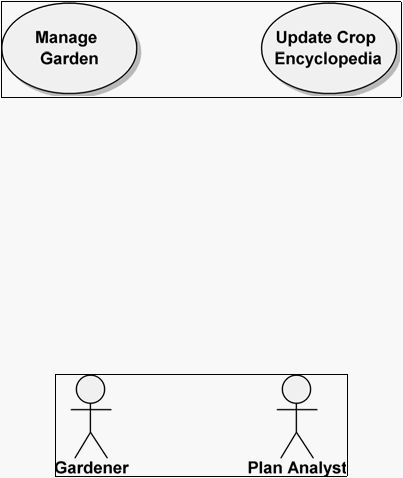

Gambar 2.1 Use case
(Sumber: Booch ,et al., 2007, p.177)
b. Aktor
Aktor merupakan orang, organisasi, atau sistem luar yang memainkan
peran dalam satu atau lebih interaksi dengan sistem.
Gambar 2.2 Aktor
(Sumber: Booch ,et al., 2007, p.176)
c. Persegi batas lingkup sistem (optional)
Sebuah
persegi
digambar
mengelilingi Use
case,
yang
dinamakan
system boundary
box, untuk mengindikasikan lingkup dari sistem.
Semua yang berada dalam persegi menyatakan fungsi yang berada
dalam lingkup sistem dan semua yang diluar persegi bukan
merupakan bagian dari sistem.
d. Include Relationship
 |
