37
e. Extend Relationship
Pengertian extend relationship
menurut
Booch,
et
al.
(2007)
adalah
aktivitas-aktivitas
yang merupakan
bagian
dari
use
case
lain
tetapi
tidak wajib untuk dijalankan.

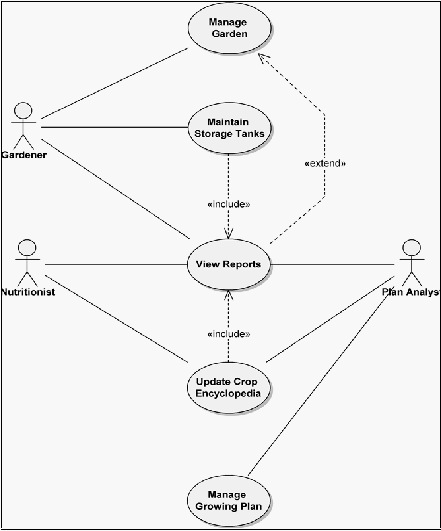

Gambar 2.4 Use case Diagram Showing an Extend Relationship
(Sumber: Booch, et al., 2007, p.182)
2.2.9.2 Activity Diagram
 |
