45

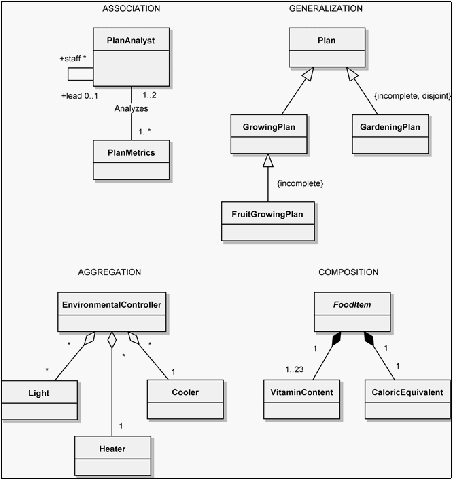

Gambar 2.14 Class Diagram Relationship
(Sumber: Booech, et al., 2007, p.195)
2.2.9.4 Sequence Diagram
Menurut Booch, et al. (2007) sequence diagram merupakan
diagram yang
menggambarkan skenario
mengenai bagaimana antar objek
terhubung dan pertukarang pesan yang
terjadi diantara objek-objek
tersebut.
Berikut komponen sequence diagram:
1. Object dan Lifeline
 |
