21

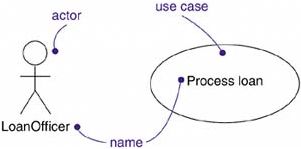

Gambar 2.3 Contoh Use Case Diagram
(Sumber: The Unified Modeling Language
User Guide, Booch, Rumbaugh, Jacobson, 2005)
b.
Use Case Narrative
Deskripsi tekstual kegiatan bisnis dan bagaimana pengguna akan
berinteraksi dengan sistem untuk menyelesaikan suatu tugas.
3. Sequence Diagram
Menurut Booch, Rumbaugh, dan Jacobson (2005:201), sequence
diagram
adalah diagram yang menggambarkan urutan interaksi antar
sekumpulan objek dan hubungannya, beserta pesan yang dapat dikirim
diantara objek-objek tersebut. Sequence
diagram
menekankan pada urutan
waktu datangnya pesan-pesan yang dikirimkan. Sequence
diagram
digambarkan dengan sebuah tabel yang menampilkan objek yang tersusun
pada sumbu-x dan pesan-pesan yang diurutkan berdasarkan waktu yang
tersusun pada sumbu-y. Komponen-komponen utama pada sequence
diagram:
 |
