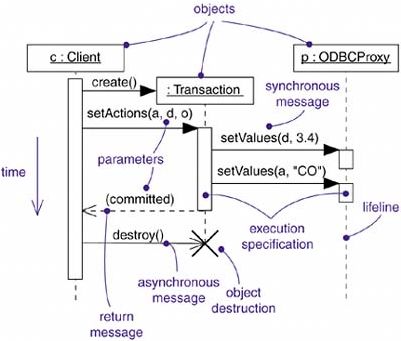

Gambar 2.4 Contoh Sequence Diagram
(Sumber: The Unified Modeling Language
User Guide, Booch, Rumbaugh, Jacobson, 2005)
Selain itu, pada sequence
diagram
juga terdapat control
operator
yang
digunakan untuk membuat operasi structural, seperti perulangan dan
conditional. Sebuah control operator
digambarkan dengan sebuah daerah
kotak dengan sebuah segi lima kecil pada bagian atas kiri. Pada setiap
kotak, terdapat teks di dalam sebuah segi lima kecil tersebut yang digunakan
untuk menjelaskan control operator
apa yang digunakan. Setiap lifeline
object/actor
yang berada di dalam body control operator
akan diterapkan
operasi yang sesuai. Control operator yang dimiliki oleh sequence diagram
antara lain:
 |
