Hubungan-hubungan yang ada dalam class diagram :
1.
Association and Multiplicity
Association
merupakan hubungan yang menyatakan apa yang perlu
diketahui suatu objek terhadap lainnya. Sedangkan kalau multiplicity adalah
yang mengatur association.
2.
Generalization/Specialization
Merupakan hubungan yang terdiri dari supertype classes
dan subtype
classes. Kalau supertype classes
memiliki atribut-atribut yang umum
sedangkan kalau subtype classes
memiliki atribut-atribut yang khusus dan
juga mewarisi atribut dari supertype class-nya
3.
Aggregation/Composition
Merupakan sebuah hubungan unik dimana suatu objek
merupakan
bagian dari objek yang lain. Bersifat asimetris, yaitu bila objek A merupakan
bagian dari objek B maka tidak sebaliknya.

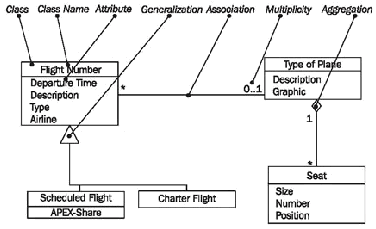

Gambar 2.5 Contoh Class diagram dengan hubungannya (Sumber:
diagram)
 |
