21

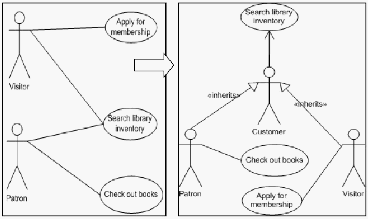

Gambar 2.12
Inheritance
(Sumber: Whitten dan Bentley, 2007, p250)
2.4.3
Sequance Diagram
Menurut Whitten dan Bentley
(2007, p394-p396), sequence
diagram
merupakan sebuah diagram
yang menggambarkan sebuah
interaksi antara seorang pelaku dan system
untuk sebuah skenario
use
case.
Petunjuk untuk membangun Sequence Diagram sebagai berikut :
1.
Mengidentifikasi skenario use case
yang ingin
digambarkan;
2.
Menggambar persegi panjang yang mempresentasikan
sistem sebagai keseluruhan dan memperpanjang
lifeline di bawahnya;
3.
Mengidentifikasi setiap pelaku yang secara langsung
menyediakan input
ke sistem atau menerima output
dari sistem;
 |
