24

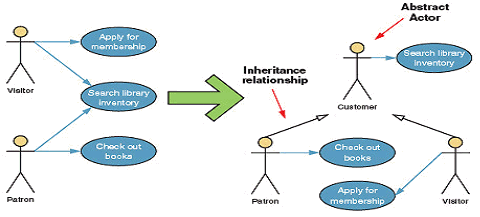

Gambar 2.9 Contoh inheritance relationship
2.1.5.2
Activity Diagram
Activity diagram menggambarkan proses aliran kerja dari use case
atau bisnis. Activity diagram
dapat digunakan sebagai model logika
dari sistem. Activity diagram
mirip dengan flowchart
dalam hal
menggambarkan proses aliran kerja. Tetapi activity diagram
berbeda
dengan flowchart
karena activity diagram
menyediakan mekanisme
untuk menggambarkan aktivitas yang terjadi secara pararel.
Komponen-
komponen yang menggambar suatu objek dalam
activity diagram terdiri dari:
1.
Initial Node
Digambarkan dengan lingkaran hitam yang mewakili awal
dari proses.
 |
