menggambarkan sistem software
ke dalam
objek-objek.
Diagram-
diagram UML tersebut diantaranya:
1.
Use case Model Diagrams
Use case
Model Diagram
menggambarkan interaksi antara sistem,
sistem diluar (eksternal sistem), dan user. Diagram ini menggambarkan
secara grafikal siapa saja yang akan menggunakan sistem dan dalam hal
apa saja user
dapat berhubungan dengan sistem yang ada. Use case
digunakan sebagai tambahan untuk penggambaran secara tekstual
terhadap urutan langkah-langkah dari setiap interaksi
yang ada. Notasi
yang ada dalam use case antara lain :
a. Aktor

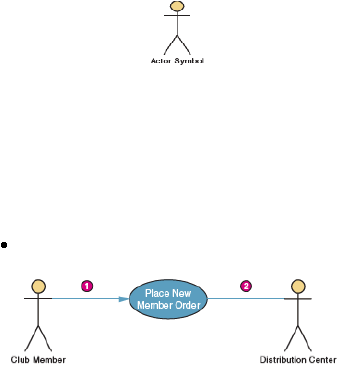

Gambar 2.2 Aktor Use case
Aktor adalah segala sesuatu yang perlu berinteraksi dengan sistem
untuk melakukan pertukaran informasi.
b. Hubungan (relationship)
Associations
 |
