Relasi yang menyederhanakan use case
yang lebih
kompleks dan memperluas fungsionalitasnya.

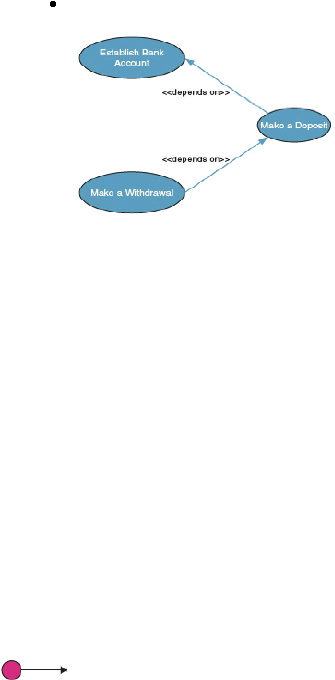

Depends On
Relasi use case
yang menentukan use case
lain yang perlu
dijalankan terlebih dahulu sebelum use case tersebut
dijalankan.
2.
Activity diagram
Activity Diagram digunakan dalam menggambarkan
urutan aliran
kegiatan secara grafis dari proses bisnis atau sebuah use case. Dan juga
memodelkan kegiatan-kegiatan yang dilakukan ketika sebuah operasi
dieksekusi dan hasil dari eksekusi kegiatan tersebut.
Notasi yang
terdapat pada activity diagram adalah :
a. Initial mode
 |
