24

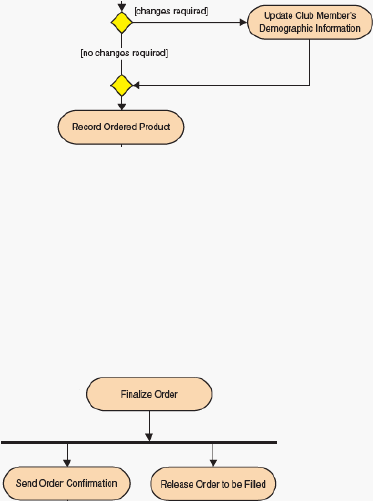

      Gambar 2.10 Decision Activity Diagram
Decision berbentuk seperti berlian dengan satu flow yang masuk ke
dalamnya dan dua atau lebih flows
yang keluar dari decision. Flow
yang keluar ditandai untuk mengindikasikan kondisi-kondisi.
e. Merge
Gambar 2.11 Merge Activity Diagram
Merge
berbentuk seperti berlian dengan dua atau lebih flows
yang
masuk dan satu flow
yang keluar. Flows
yang sebelumnya terpisah
oleh decisions, akan dikombinasikan oleh merge
f. Fork
Gambar 2.12 Fork Activity Diagram
