26
Activity Final menggambarkan berakhirnya proses pada activity
diagram
dengan lingkaran berwarna hitam dengan rongga
diluarnya.
3.
Class Diagram
Class Diagram menggambarkan struktur objek dari sistem. Diagram
ini menggambarkan object-object class
yang menyusun sistem dan
juga relasi yang terjalin diantara object-object class itu.
Notasi yang terdapat pada class diagram adalah sebagai berikut:

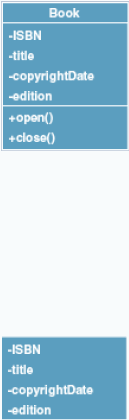

a. Class
Class menggambarkan sekumpulan objek yang memiliki atribut dan
behavior yang dikerjakan oleh objek tersebut.
b. Attribute
 |
