Association
menggambarkan relasi antar-object
/ instance
dari
class. Pada umumnya association
digambarkan sebagai garis antar
dua class.
4. Sequence Diagram
Sequence diagram
secara grafis menggambarkan bagaimana objek-
objek berinteraksi satu sama lain lewat pesan dalam mengeksekusi
sebuah use case
atau sebuah operasi.
Notasi yang ada pada sequence
diagram adalah sebagai berikut :

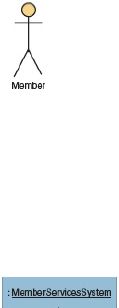

a. Actor
Actor
yang memulai pada use case
akan digambarkan dengan
simbol use case actor.
b. System
System digambarkan dengan sebuah kotak. Titik dua ( : ) adalah
sebuah notasi yang menunjukkan suatu instance yang berjalan pada
system.
 |
