(Sumber : Whitten, 2007, p256)

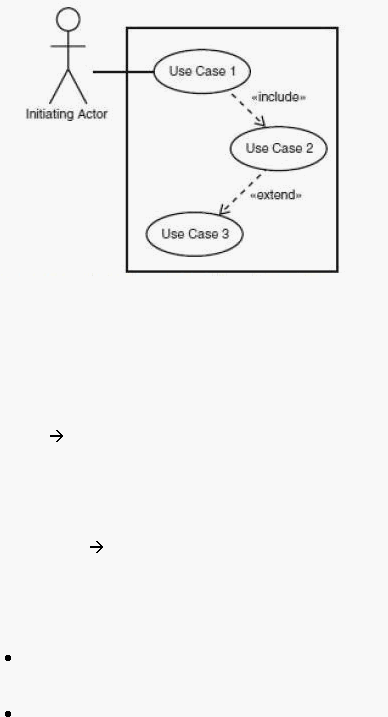

Gambar di atas merupakan contoh dari Use Case. Dalam sebuah
Use Case terdiri dari :
-
Actor
sesuatu atau seseorang yang berinteraksi dengan
sistem untuk mendapatkan informasi. Terdapat empat jenis
actor, yaitu primary business actor, primary system actor,
external server actor, external receive actor.
-
Relationship
digambarkan dengan sebuah garis yang saling
terhubung diantara 2 simbol pada Use Case. Terdapat
berbagai macam jenis hubungan dalam Use Case
diagram,
yaitu :
Associations : hubungan yang muncul setiap ada interaksi
antara actor dengan suatu aktivitas.
Extends :
Use Case
mungkin saja memiliki fungsi
kompleks, namun agar tetap simpel dan mudah dimengerti,
sebuah Use Case
yang kompleks dapat dikutip menjadi
masing-masing Use Case.
 |
