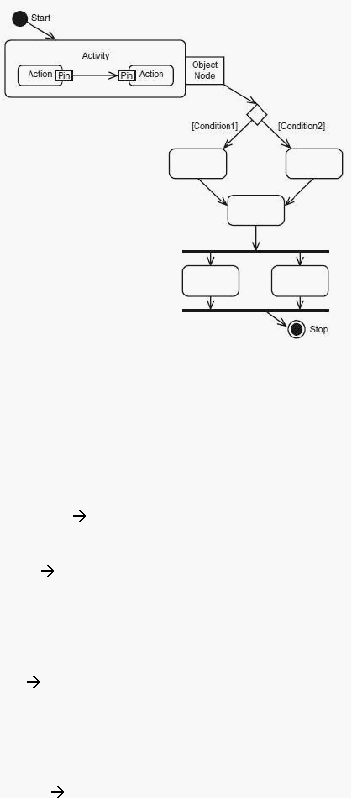

(Sumber : Whitten, 2007, p393)
Gambar di atas merupakan contoh dari Activity Diagram. Berikut
ini merupakan notasi dari Activity Diagram :
-
Initial node
menunjukkan
permulaan dari suatu proses,
dilambangkan dengan sebuah lingkaran solid.
-
Actions
dilambangkan dengan sebuah kotak dengan ujung
membulat merepresentasikan setiap langkah individual.
Urutan dari aksi membentuk keseluruhan dari aktivitas yang
ditunjukkan oleh diagram.
-
Flow
dilambangkan dengan panah yang mengindikasikan
progres melalui actions. Setiap panah
tidak diperlukan kata
untuk mengidentifikasikannya kecuali untuk menentukan
pilihan.
-
Decision
dilambangkan dengan lambang wajik. Terdapat
satu panah yang masuk dan terdapat 2 atau lebih panah yang
 |
