2.3.10. Domain Model Class Diagram
Domain
model
Class
Diagram
menurut
Satzinger,
Jackson,
&
Burd
(2005,
p184) adalah salah satu jenis class Diagram UML yang menunjukkan hal-hal
penting dalam pekerjaan User; problem domain class, asosiasi dan atribut. Tipe
lain
dari notasi class Diagram
UML digunakan untuk membuat desain Class
Diagram
ketika merancang software Class.

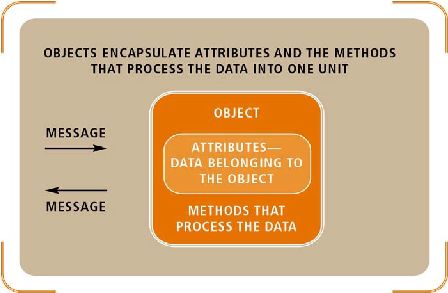

Gambar 2.9 Objects Encapsulate attributes and methods
Sumber : Satzinger, Jackson, & Burd (2005, p184) Object Oriented Analysis & Design
with the Unified Process
Simbol domain Class Diagram adalah persegi panjang dengan dipisah menjadi
dua bagian. Bagian atas berisi nama Class, dan bagian bawah adalah bagian daftar
atribut Class. Nama Class selalu diawali dengan huruf kapital, dan atribut nama
selalu
diawali
dengan
huruf
kecil.
Class Diagram
ditarik
oleh
garis
yang
menampilkan asosiasi antara Class.
 |
