40

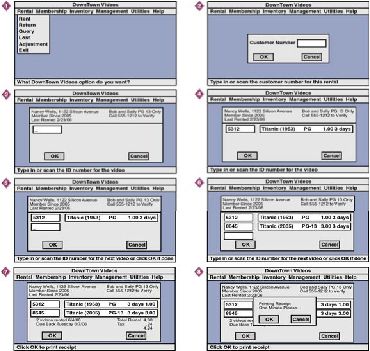

Gambar 2.17 Contoh Storyboard Penyewaan Video pada DownTown Videos
Sumber : Satzinger, Jackson, & Burd (2005, p461) Object Oriented Analysis & Design
with the Unified Process
2.3.18. Package Diagrams – Structuring the Major Components
Menurut Satzinger, Jackson, &
Burd (2005, p339), Package Diagram di
UML
adalah
sebuah
Diagram
yang
memungkinkan
desainer
mengasosiasikan
hubungan
class
dalam satu
kelompok.
Diagram
ini
digambarkan
menjadi
tiga
desain layer,
yaitu view layer, domain layer, dan data access layer. Tiap layer dikelompokkan
menurut pendistribusian prosesnya.
 |
