16

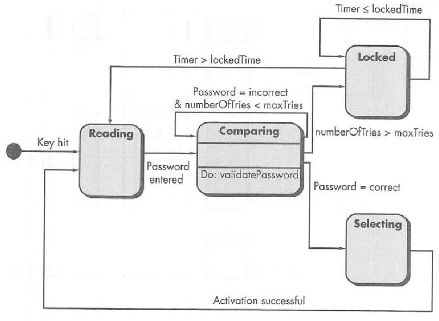

Gambar 2.6 State Transition Diagram
Sumber: Pressman (2010, p197)
2.1.4.6
Entity Relationship Diagram
Connolly and Begg (2005, p445) Seringkali lebih mudah
untuk memvisualisasikan sebuah sistem yang kompleks dibanding
menerjemahkan deskripsi tekstual panjang mengenai spesifikasi
kebutuhan user. Kita menggunakan Entity Relationship Diagram
(ERD) untuk merepresentasikan entitas-entitas dan bagaimana
mereka berelasi dengan satu sama lain dengan lebih mudah.
Sepanjang fase desain database, kami merekomendasikan ERD
harus digunakan kapan saja dibutuhkan untuk membantu
membangun sebuah gambaran mengenai bagian dari perusahaan
yang kita modelkan.
 |
