Berikut adalah visibility options pada Class Diagrams:
1.
Public, ditandai dengan simbol (+) yang digunakan untuk
menandakan bahwa atribut atau operasi dapat diakses oleh seluruh
kelas dalam satu sistem.
2.
Protected, ditandai dengan simbol (#) yang digunakan untuk
menandakan bahwa atribut atau operasi hanya dapat diakses oleh
kelas itu sendiri dan subclass-nya.
3.
Private, ditandai dengan simbol (-) yang digunakan untuk
menandakan bahwa atribut atau operasi hanya dapat diakses oleh
kelas itu sendiri.
4.
Package, ditandai dengan simbol (~) yang digunakan untuk
menandakan bahwa atribut atau operasi hanya dapat diakses oleh
kelas itu sendiri dan kelas yang berada pada package yang sama.

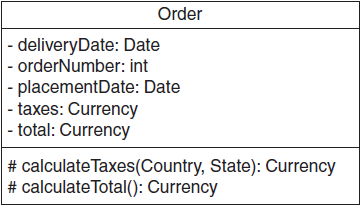

Gambar 2.4 Contoh Class Diagram
2.14
Package Diagram
Sebuah Package
Diagram
menggambarkan
dua package
atau lebih
dan
ketergantungan di antara package
tersebut. Sebuah package
 |
