DFD dapat digambarkan baik dalam bentuk higher-level
atau lower-level
dari sistem. Proses
high-level
dapat dipecah
menjadi beberapa lower-level DFD yang lebih detail.
Context Diagram
adalah DFD yang mendeskripsikan
tampilan abstrak dari sistem. Seluruh external agent
dan seluruh
data flow
yang ada pada sistem digambarkan pada satu diagram
yang disatukan sebagai satu proses.
DFD fragment
dibuat untuk menggambarkan model
tersendiri yang menjelaskan bagaimana sistem merespon satu
kejadian. Setiap DFD fragment
juga menggambarkan data store
yang dibutuhkan untuk merespon kejadian.

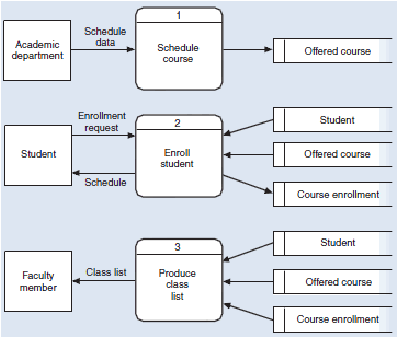

Gambar 2.11 Contoh DFD Fragment
Sumber (Satzinger & Jackson, 2009: 210)
|
