Berikut ini merupakan simbol-simbol yang biasa digunakan di DFD :

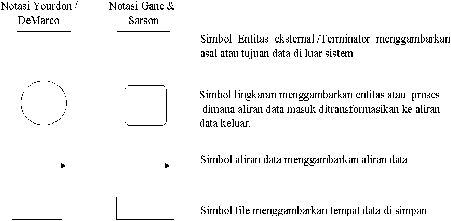

Gambar 2.11 Simbol DFD
Tingkatan dalam DFD, yaitu :
1.
Diagram Konteks
Diagram konteks
adalah data flow diagram
tingkat atas (DFD Top
Level), yaitu diagram yang paling tidak detail, dari sebuah sistem
informasi yang menggambarkan aliran-aliran data ke dalam dan ke luar
sistem dan ke dalam dan ke luar entitas-entitas eksternal. Diagram
konteks
menggambarkan sistem dalam satu lingkaran dan hubungan
dengan entitas luar. Lingkaran tersebut menggambarkan keseluruhan
proses dalam sistem.
2.
Diagram Nol
Merupakan penggambaran diagram konteks yang lebih rinci. Hal-hal
yang harus diperhatikan :
a.
Perlihatkan data store yang digunakan.
 |
