2.1 Pendekatan Basis data

2.1.1 Pengertian Basis Data

Menurut Navathe dan Elmasri (2000, p4), basis data adalah kumpulan file yang

saling berhubungan, basis data memiliki beberapa sumber dimana data tersebut

diturunkan, beberapa berasal dari interaksi dengan dunia nyata, dan pengguna yang

secara aktif tertarik pada isi dari basis data itu sendiri.

Menurut Connolly dan Begg (2010, p65), basis data adalah sekumpulan data

yang terhubung secara logikal yang dipakai bersama dan deskripsi

dari data ini

dirancang untuk menemukan informasi-informasi yang dibutuhkan oleh sebuah

organisasi.

2.1.2 Sistem Manajemen Basis data (DBMS)

Menurut Connolly dan Begg (2010, p66), sistem manajemen basis data adalah

sistem perangkat lunak yang memungkinakan pengguna untuk mendefinisikan,

membuat, memelihara, dan mengontrol akses menuju basis data.

2.1.2.1 Keuntungan Sistem Manajemen Basis data

Menurut Connolly dan Begg (2010, p77), keuntungan-keuntungan sistem

manajemen basis data yaitu :

1. Mengontrol duplikasi data

Basis data dapat mengurangi duplikasi data yang terjadi, tetapi tidak

semua duplikasi data dapat dihilangkan, melainkan hanya dapat dikontrol. Hal

ini dikarenakan terkadang duplikasi data tetap dibutuhkan meningkatkan

kemampuan.

2. Data yang konsisten

Basis data dengan menghilangkan atau mengontrol duplikasi data yang

akan mengurangi resiko tidak konsistennya dari data yang mungkin terjadi.

3. Data yang sama lebih memiliki banyak informasi

Basis data dengan adanya integrasi data operasional maka

memungkinkan bagi sebuah organisasi mendapatkan tambahan informasi data

yang sama.

4. Penggunaan data bersama-sama

Biasanya file dimiliki oleh seseorang atau departemen yang

menggunakannya. Sebaliknya, suatu basis data dimiliki oleh organisasi secara

keseluruhan dan dapat diakses kepada pengguna yang memiliki hak akses.

5. Integritas data telah dikembangkan

Integritas data memiliki arti dari konsisten dan keabsahan dari data yang

disimpan. Integritas biasanya menegaskan arti dari kata constraint, yang

merupakan aturan yang tidak dapat dilanggar oleh pemakai basis data.

2.1.2.2 Kerugian Sistem Manajemen Basis data

Menurut Conolly dan Begg (2010, p80-81) kerugian sistem manajemen basis

data yaitu:

1. Kompleksitas

Fungsionalitas yang diharapkan dari sistem manajemen basis data yaitu membuat

sistem manajemen basis data menjadi software yang sangat kompleks. Pengguna sistem

manajemen basis data harus memahami dengan baik setiap fungsi dari sistem

manajemen basis data untuk mendapatkan keuntungan maksimum dari sistem

manajemen basis data tersebut. Ketidakpahaman atas sistem dapat menyebabkan

pengambilan keputusan perancangan yang buruk akan mengakibatkan dampak serius

pada organisasi.

2. Ukuran

Kompleksitas dan fungsional yang baik membuat sistem manajemen basis data

menjadi sebuah software

yang berukuran sangat besar dan membutuhkan disk space

yang sangat besar serta jumlah memori yang besar agar dapat dijalankan se-efisien

mungkin.

3. Harga sistem manajemen basis data

Harga sistem manajemen basis data sangat bervariasi tergantung dari lingkungan

dan fungsi yang disediakan termasuk biaya pemeliharaan.

4. Biaya perangkat keras tambahan

Kebutuhan disk storage untuk sistem manajemen basis data dan database

menyebabkan kemungkinan untuk membeli storage tambahan. Selain itu, untuk

mendapatkan kemampuan yang diinginkan, dibutuhkan perangkat keras yang cepat dan

baik tapi mahal.

5. Biaya konversi

Pada beberapa situasi, biaya yang dibutuhkan untuk mengubah aplikasi agar

dapat berjalan pada sistem menejemen basis data yang baru dapat jauh lebih mahal dari

biaya perangkat keras tambahan. Biaya tersebut juga termasuk biaya latihan pegawai

untuk menggunakan sistem yang baru, dan mungkin juga biaya pegawai spesialis untuk

membantu konversi dan pelaksanaan sistem.

2.1.3

Database Language

Menurut Connolly dan Begg (2010, p91), pengertian dari Database System

adalah sebuah data sublanguage yang terdiri atas dua komponen : Data Definition

Language (DDL) dan Data Manipulation Language

(DML). DDL digunakan untuk

skema database yang spesifik dan DML digunakan untuk membaca dan mengupdate

database. Disebut data sublanguage karena konsep bahasa ini tidak mengandung semua

kebutuhan komputasi, seperti conditional statement atau perulangan, dimana konsep

bahasa tersebut hanya digunakan pada bahasa pemograman tingkat tinggi.

2.1.3.1 Data Definition Language (DDL)

Menurut Connolly dn Begg (2010, p92), Data Definition Language adalah suatu

bahasa yang mengizinkan Database Adminstrator

(DBA) atau pengguna untuk

menjelaskan dan member nama suatu entitas, atribut, dan relasi data yang dibutuhkan

untuk aplikasi, bersama dengan beberapa intergritas data yang diasosiasikan dan batasan

keamanan data.

2.1.3.2 Data Manipulation Language (DML)

Menurut Connolly dan Begg (2010, p92), Data Manipulation Language adalah

suatu bahasa yang menyediakan seperangkat operasi untuk mendukung manipulasi data

yang berada pada basis data.

Pengoperasian data yang akan dimanipulasi biasanya meliputi:

a) Penambahan data yang baru ke dalam basis data.

b) Modifikasi data yang disimpan ke dalam basis data.

c) Memperbaiki data yang terdapat dalam basis data.

d) Menghapus data dari basis data.

2.1.3.3 Fourth-Generation Language (4GLs)

Menurut Connolly dan Begg (2010, p94), Fourth-Generation Language (4GLs)

adalah bahasa pemrograman yang lebih cepat atau lebih pendek. Sebuah operasi data

yang membutuhkan ratusan baris kode dalam bahasa generasi ketiga (Third-Generation

Language (3GL)), contohnya yaitu COBOL, dibuat dalam baris yang lebih singkat pada

4GL.

2.1.4 Program Aplikasi

Menurut Connolly dan Begg (2010, p67), program aplikasi adalah sebuah

program komputer yang berinteraksi dengan database sesuai dengan permintaan ke

sistem menejemen basis data.

2.1.5 Fungsi DBMS

Menurut Connolly dan Begg (2010, p99-104), fungsi DBMS terdiri dari:

1. Penyimpanan, pengembalian,

update

data merupakan kemampuan untuk

menyimpan, restore dan update data di dalam basis data.

2. Katalog yang dapat diakses oleh pengguna, dimana deskripsi data disimpan

dan dapat diakses oleh pengguna.

3. Pendukung transaksi, merupakan sebuah mekanisme dimana dapat

memastikan bahwa semua update

yang dibuat oleh transaksi yang telah

dibuat.

4. Layanan control

concurrency,

merupakan sebuah mekanisme untuk

memastikan bahwa basis data di-update secara benar ketika banyak pengguna

telah meng-update basis data pada saat yang bersamaan.

5. Layanan perbaikan, merupakan sebuah mekanisme untuk memperbaiki basis

data yang apabila dalam sebuah kejadian rusak dengan berbagai cara.

6. Layanan autorisasi, merupakan sebuah mekanisme untuk memastikan bahwa

hanya pengguna yang memiliki izin, dapat mengakses basis data.

7. Pendukung komunikasi data, kemampuan berintegrasi dengan perangkat lunak

komunikasi.

8. Integrity service, sebuah DBMS harus menjamin bahwa baik data didalam

database dan perubahan data tersebut mengikuti aturan yang ada.

9. Layanan untuk menciptakan data yang mandiri, sebuah DBMS harus

menyediakan fasilitas untuk mendukung kemandirian dari program dari

struktur basis data yang sebenarnya.

10. Layanan utilitas, sebuah DBMS harus menyediakan suatu set dari layanan

utilitas.

2.1.6 Siklus Hidup Aplikasi Basis Data (Database Lifecycle)

Untuk merancang aplikasi basis data diperlukan tahapan-tahapan terstruktur yang

dinamakan dengan Siklus Hidup Aplikasi Basis Data (Databse Application Lifecycle).

Perlu digarisbawahi bahwa tahapan-tahapan dalam siklus ini tidak harus berurutan,

namun juga melibatkan beberapa pengulangan ke tahapan sebelumnya melalui putaran

balik (feedback loops). Tahapan tersebut dapat dilihat pada Gambar 2.1 (Connolly dan

Begg (2010, p314)).

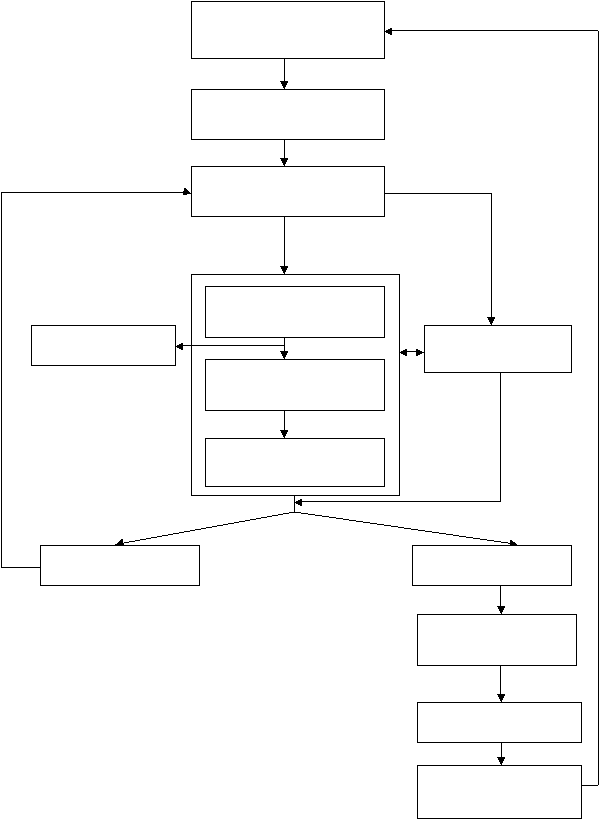

Gambar 2.1 Diagram Sistem Database Lifecycle (Connolly dan Begg, 2010, p314)

Perancangan Basis Data

Definisi Sistem

Analisa dan Pengumpulan

Kebutuhan

Perancangan Database

Konseptual

Perancangan

Aplikasi

Pemilihan DBMS

Perancangan Database

Logikal

Perancangan Database

Fisikal

Prototyping

Implementasi

Konversi Data dan

Testing

Operational

Maintenance

2.1.6.1 Perancangan Basis Data (Database Planning)

Menurut Connolly dan Begg (2010, p313), perancangan basis data adalah

kegiatan pengaturan yang memungkinkan tahap-tahap dalam aplikasi basis data dapat

diwujudkan secara efisien dan seefektif mungkin. Tahap-tahap perancangan basis data

juga harus menjelaskan :

Mission Statement dari proyek basis data. Mission statement ini menjelaskan

tujuan utama basis data, juga membantu menjelaskan tujuan proyek basis

data, dan menyediakan maksud yang lebih jelas dalam pembuatan aplikasi

basis data secara efektif dan menjadi tujuan dari proyek basis data ini

diharapkan dapat lebih memfokuskan pekerjaan pada tahap selanjutnya

(Connolly dan Begg, 2010, p313).

Mission Objective. Selain merumuskan tujuan dari sebuah proyek basis data,

harus diperhatikan juga mengenai tugas apa saja yang harus didukung oleh

basis data tersebut. Setiap mission objective akan menjelaskan tugas tertentu

yang harus didukung oleh basis data, dengan asumsi jika basis data

mendukung mission objective,

maka mission statement

juga akan sesuai

(Connolly dan Begg, 2010, p315).

2.1.6.2 Definisi Sistem

Menurut Connolly (2010, p316), pendefinisian sistem (system definition)

menggambarkan ruang lingkup dan batasan aplikasi basis data dan kebanyakan

pandangan pengguna (major user view). Hal ini sangat penting dilakukan dalam proses

perancangan basis data agar lebih terfokus pada proyek basis data yang dibuat.

2.1.6.3 Analisa dan Pengumpulan Kebutuhan

Menurut Connolly dan Begg (2010, p316), dalam tahap ini dilakukan proses

pengumpulan dan analisa informasi tentang bagian organisasi yang akan didukung oleh

aplikasi basis data, dan menggunakan informasi ini untuk mendefinisikan kebutuhan

pengguna terhadap sistem yang baru.

Menurut Connolly dan Begg (2010, p344), suatu proses resmi dalam

menggunakan teknik-teknik sepeti wawancara atau kuisioner untuk mengumpulkan

fakta-fakta tentang sistem dan kebutuhan-kebutuhannya dengan teknik fact-finding. Ada

lima kegiatan yang dipakai dalam teknik ini, yaitu :

Pengkajian terhadap dokumentasi

Pengkajian terhadap dokumen seperti laporan, dokumen penting, faktur,

dan berbagai data yang berkaitan dengan sistem. Kajian tersebut akan sangat

berguna dalam menentukan kebutuhan dari basis data yang akan dibangun.

Wawancara

Digunakan untuk mengumpulkan informasi secara langsung melalui tatap

muka dengan individu yang berkaitan. Beberapa tujuan dari teknik ini adalah

mengumpulkan fakta-fakta, memeriksa kebenaran fakta yang ada dan

mengklarifikasinya, membangkitkan semangat, melibatkan pengguna

akhir,

mengidentifikasikan kebutuhan-kebutuhan, dan mengumpulkan ide-ide pendapat.

Observasi

Sangat berguna apabila kita menemukan kejanggalan analisa data dari

metode yang telah dilakukan sebelumnya dengan berpartisipasi secara langsung

untuk mendapatkan gambaran langsung dari sistem yang berjalan.

Penelitian

Mencari referensi seperti jurnal, buku, dan melalui internet yang memiliki

pemecah atas masalah serupa dengan masalah yang sedang dihadapi.

Kuisioner

Menyebarkan survey

melalui kusioner yang berisikan dokumen yang

telah dirangkum sedemikian rupa demi mendapatkan informasi dari sekumpulan

orang dalam skala besar.

2.1.6.4

Database Design

Menurut Connolly dan Begg (2010, p320), Database Design

adalah proses

pembuatan design

untuk database

yang akan membantu operasional perusahaan dan

target tujuannya.

2.1.6.4.1 Pendekatan Database Design

Pendekatan yang digunakan dalam merancang basis data adalah sebagai berikut :

Pendekatan Bottom-Up, bottom-up

dimulai dari level atribut pokok

bagian dari

entity

dan relasi melalui analisa persamaan antara entity.

Pendekatan ini digunakan untuk merancang

database

simple yang

memilikiatribut relatif kecil.

Pendekatan Top-Down, top-down

untuk mengidentifikasikan sebuah

kumpulan dari superclass dan hubunganya dengan subclassnya, dimana

kumpulan subclass dibasiskan pada beberapa perbedaaan karakteristik.

Pendekatan Inside-Out, inside-out memiliki kesamaan dengan pendekatan

bottom-up tetapi berbeda dengan identifikasi pertama dari entity utama,

lalu menyebarkan dan mempertimbangkan entity yang lain, relasi, dan

hubungan antara atribut pada pengidentifikasian pertama tersebut.

Pendekatan Mixed Strategy, mixed strategy

adalah pendekatan yang

menggunakan gabungan anatara bottom-up

dan top-down

untuk

memperoleh bagian variasi dari model sebelum menggabungkan setiap

bagian menjadi satu.

2.1.6.4.2 Data Modelling

Menurut Connoly dan Begg (2010, p322), sebuah model data membuat

kemudahan dalam memahami :

Setiap pandangan user mengenai data.

Sifat dasar dari data itu sendiri.

Penggunaan data melalui user view.

Kriteria dari model data adalah :

Structural validity

adalah ketetapan mengenai cara definisi perusahaan

dan informasi organisasi.

Simplicity

adalah mendorong pemahaman dengan profesional

Information System dan pengguna non-teknis.

Expressibility adalah kemampuan untuk membedakan antara perbedaan

data, relasi antara data, dan batasan.

Non-Redudancy

adalah pengeluaran terhadap informasi yang tidak

berhubungan. Umumnya, penampilan terhadap suatu bagian informasi

cukup satu kali.

Shareability

adalah tidak spesifik terhadap beberapa aplikasi atau

teknologi sehingga dapatdigunakan oleh banyak aplikasi atau teknologi.

Extensibility

adalah kemampuan untuk berkembang dalam membantu

kebutuhan yang baru dengan dampak sekecil mungkin dari pengguna.

Integrity adalah ketetapan dengan cara perusahaan menggunakan dan

mengelola informasi.

Diagrammatic representation adalah keahlian untuk menampilkan model

menggunakan notasi diagram yang mudah dimengerti.

2.1.6.4.3

Fase Database Design

Dalam merancang basis data dilakukan dengan tiga tahap, yaitu konseptual,

logikal, dan fisikal.

Perancangan Database Konseptual

Perancanagn database konseptual adalah proses membangun model

informasi yang digunakan di dalam perusahaan, bebas dari semua

pertimbangan fisikal.

Perancangan Database Logikal

Perancangan database logikal adalah proses membangun model informasi

yang digunakan perusahaan berdasarkan dari beberapa model data yang

spesifik, tetapi bebas dari fakta DBMS dan pertimbangan fisikal lainnya.

Perancangan Database Fisikal

Perancangan database

fisikal adalah proses memproduksi sebuah

deskripsi mengenai implementasi dari simpanan kedua database

mendeskripsikan relasi dasar, organisasi file, dan index yang digunakan

untuk pengaksesan data yang efisien dan penggabungan beberapa batasan

dan sistem keamanan.

2.1.6.5

DBMS Selection

Menurut Connolly dan Begg (2010, p325), pemilihan DBMS

merupakan

pemilihan sebuah DBMs

yang

sesuai untuk mendukung sistem basis data. Pemilihan

DBMS sangatlah diperlukan ketika sebuah perusahaan ingin mengembangkan atau

mengganti sistem yang sudah ada, proses ini digunakan untuk mengevaluasi produk

DBMS. Tujuan dari pemilihan DBMS adalah untuk memilih sebuah sistem yang sesuai

dengan kebutuhan saat ini dan yang akan datang pada perusahaan, menyeimbangkan

biaya pembelian produk DBMS, berbagai software/hardware tambahan yang diperlukan

untuk mendukung sistem database, dan biaya yang berhubungan dengan perubahan dan

pelatihan staff.

Berikut adalah langkah-langkah untuk memilih DBMS yang baik:

Menjelaskan istilah referensi pembelajaran.

Mendaftarkan dua atau tiga produk.

Mengevaluasi produk.

Merekomendasikan pilihan dan membuat laporan.

2.1.6.6 Application Design

Menurut Connolly dan Begg (2010, p329), Application Design adalah proses

merancang user interface

atau antarmuka pengguna dengan program aplikasi yang

menggunakan dan memproses database. Terdapat dua aspek dalam perancangan aplikasi

yaitu:

Perancangan Transaksi

Tujuan utama dari perancangan transaksi adalah untuk menetapkan dan

mendokumentasikan karakterisitik tingkat tinggi dari transaksi yang

dibutuhkan pada database, meliputi:

Data yang digunakan dalam transaksi.

Karakteristik fungsional dari transaksi.

Keluaran (output) dari transaksi.

Kepentingan pengguna

Rata-rata pengguna yang diharapkan

Ada tiga tipe transaksi:

Retrival transaction

digunakan untuk mengambil

data untuk ditampilkan di layar atau untuk

pembuatan laporan.

Update transaction digunakan untuk memasukkan

data baru, menghapus data lama, atau

memodifikasi data yang ada pada database.

Mixed transaction campuran yang melibatkan

pengambilan data dan pembaharuan data

(penggabungan antara retrieval transaction

dan

update transaction). Contohnya, operasi mencari

dan menampilkan detail sebuah property (diberikan

nilai property) dan kemudian mengupdate nilai

sewa bulanan.

Perancangan User Interface

Menurut Connolly dan

Begg (2010, p331), terdapat beberapa langkah

dalam membuat rancangan anatarmuka yang baik bagi aplikasi yaitu:

Judul yang berarti.

Instruksi yang konprehensif.

Pengelompokan logikal dan urutan fields.

Rancangan laporan.

Label field yang dikenal.

Singkatan dan istilah yang konsisten.

Penggunaan warna yang konsisten.

Batasan dan ruang yang terlihat bagi field data-entry.

Pergerakan kursor yang baik.

10.

Perbaikan kesalahan bagi karakter individu dan keseluruhan field.

11.

Pesan kesalahan bagi nilai yang tidak sesuai.

12.

Penandaan field optional yang jelas.

13.

Pesan penjelasan bagi field.

14.

Sinyal penyelesaian.

2.1.6.7 Prototyping

Langkah ini mengizinkan perancang dan user

untuk memvisualisasikan dan

mengetahui gambaran sistem secara menyeluruh. Seperti yang kita ketahui, tujuan utama

dalam mengembangkan suatu aplikasi basis data prototype adalah untuk mengizinkan

para pemakai untuk menggunakan prototype,

sehingga pemakai dapat

mengidentifikasikan fitus sistem, apakah sistem sudah bekerja dengan baik atau belum.

Jika memungkinkan, pemakai dapat memberikan saran untuk mengadakan perbaikan

atau bahkan fitur baru dalam aplikasi basis data tersebut. Keuntungan prototype adalah

relative murah dan proses pembuatannya yang cepat.

Terdapat dua macam strategi prototyping yang digunakan saat ini, yaitu:

Requirements Prototyping, menggunakan prototype untuk

menentukan kebutuhan dari usulan sistem basis data yang

diinginkan dan ketika kebutuhan itu terpenuhi maka prototype

akan dibuang.

Evolutionary Prototyping

digunakan untuk tujuan yang sama.

Perbedaannya, prototype tidak dibuang tetapi dengan

pengembangan lanjutan menjadi aplikasi basis data yang

digunakan.

2.1.6.8 Implementasi

Dalam tahap ini kita menggunakan Data Definition Language

(DDL) dari

pemilihan DBMS atau sebuah graphical user interface (GUI), yang menyediakan fungsi

sama ketika menyembunyikan low-level pernyataan DDL. DDL statement (pernyataan

DDL) digunakan untukmembuat struktur basis data dan file basis data yang kosong. Dari

user view, security

(keamanan), dan control intergritas untuk aplikasi juga

diimplementasikan pada tahap ini. Dapat disampaikan bahwa tahap implementasi adalah

membuat definisi basis data eksternal konseptual, dan internal dan program aplikasinya.

2.1.6.9 Data Conversion dan Loading

Memindahkan data dari sistem yang lama ke sistem yang baru. Langkah ini

dibutuhkan hanya pada waktu sistem basis data yang lama digantikan dengan sistem

basis data yang baru. Suatu DBMS mempunyai kegunaan memasukkan file ke dalam

basis data yang baru dan kemudian secara otomatis mengubah data ke dalam format

yang diperlukan oleh file basis data yang baru. Jika bisa diterapkan, pengembang dapat

mengubah dan menggunakan program aplikasi dari sistem yang lama untuk digunakan

oleh sistem yang baru.

2.1.6.10 Testing

Proses menjalankan program aplikasi dengan bertujuan menemukan kesalahan.

Sebelum program digunakan, kita harus melakukan tes. Untuk mencapai tes yang

sempurna, digunakan strategi dan data yang realistis, jadi seluruh proses testing

dilakukan secara metodis dan ketat.

2.1.6.11 Operational Maintenance

Sebuah aplikasi basis data diimplementasikan, tentunya sistem ini akan terus

dimonitor dan diperlihara.

Memonitor daya guna (performance) sistem. Jika daya guna

berkurang dibawah level yang sudah ditetapkan, maka perlu

dilakukan mengorganisasi basis data.

Merawat dan mengubah (menambahkan) aplikasi basis data pada

saat dibutuhkan. Apabila ada kebutuhan baru maka harus

dimasukan kedalam aplikasi basis data melalui tahapan-tahapan

proses yang ada dalam siklus hidup.

2.1.7 Entity-Relationship Modelling (E-R Modelling)

Menurut Connolly dan Begg (2010, p371), Model Entity Relationship merupakan

salah satu model yang dapat memastikan pemahaman yang tepat terhadap data dan

bagaimana penggunaannya di dalam suatu organisasi. Model ini dimulai dengan

identifikasi entitas dan relationship antar data yang harus direpresentasikan di dalam

model, dan kemudian ditambahkan atribut dan setiap constraint

pada entitas,

relationship, dan atributnya.

2.1.7.1 Tipe Entitas

Menurut Connolly dan Begg (2010, p372), tipe entitas adalah sekumpulan objek

yang memiliki properti yang sama, yang diidentifikasikan di dalam organisasi karena

keberadaannya yang bebas (independent existence). Sedangkan entity occurrence adalah

sebuah objek dari satu tipe entitas yang dapat diidentifikasikan secara unik (Connolly,

2010, p373). Keberadaan objek-objeknya secara fisik/nyata (physical existence), seperti

entitas Pegawai, Rumah, dan Pelanggan, atau secara konseptual/abstrak (conceptual

existence),seperti Inspeksi, Penjualan, dan Peninjauan.

Setiap tipe entitas dilambangkan dengan sebuah persegi panjang yang diberi

nama dari entitas tersebut. Nama tipe entitas biasanya adalah kata benda tunggal. Huruf

pertama dari setiap kata pada nama tipe entitas ditulis dengan huruf besar. Representasi

diagram tipe entitas terlihat pada gambar 2.2 (Connolly dan Begg, 2010, p384).

Gambar 2.2 Diagram Entitas Kuat dan Entitas Lemah (Connolly dan Begg,

2010, p384)

Dari Gambar 2.2 tipe entitas dapat diklasifikasikan menjadi :

Tipe Entitas Kuat (Strong Entity), yaitu tipe entitas yang keberadaannya tidak

bergantung pada tipe entitas lainnya (Connolly, 2010, p383)

Tipe Entitas Lemah (Weak Entity), yaitu tipe entitas yang keberadaannya

bergantung pada tipe entitas lainnya (Connolly, 2010, p383)

2.1.7.2 Tipe Relationship

Tipe relationship adalah sekumpulan hubungan antartipe entitas yang memiliki

arti (Connolly, 2010, p374). Sedangkan relationship occurrence adalah sebuah

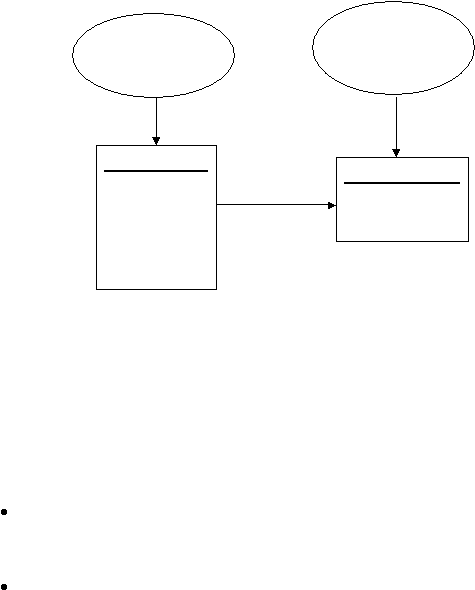

Entitas Lemah

Entitas Kuat

Client

clientNO {PK}

name

fName

lName

telNo

Preference

prefType

maxRent

hubungan yang dapat diidentifikasikan secara unik, yang meliputi sebuah kejadian

(occurrence) dari setiap tipe entitas yang berpartisipasi (Connolly, 2010, p375).

Tipe relationship digambarkan dengan sebuah garis yang menghubungkan tipe-

tipe entitas yang saling berhubungan. Garis tersebut diberi nama sesuai dengan nama

hubungannya dan diberi tanda panah satu arah di samping nama hubungannya.

Biasanya sebuah

relationship

dinamakan dengan menggunakan kata kerja,

seperti Memilih, atau dengan sebuah frase singkat yang meliputi sebuah kata kerja,

seperti DipilihOleh. Sedangkan tanda panah ditempatkan disamping nama relationship

yang mengindikasikan arah bagi pembaca untuk mengartikan nama dari suatu

relationship. Huruf pertama dari setiap kata pada nama relationship ditulis dengan huruf

besar. Representasi diagram dari suatu relationship terlihat pada gambar 2.3 (Connolly

dan Begg, 2010, p377).

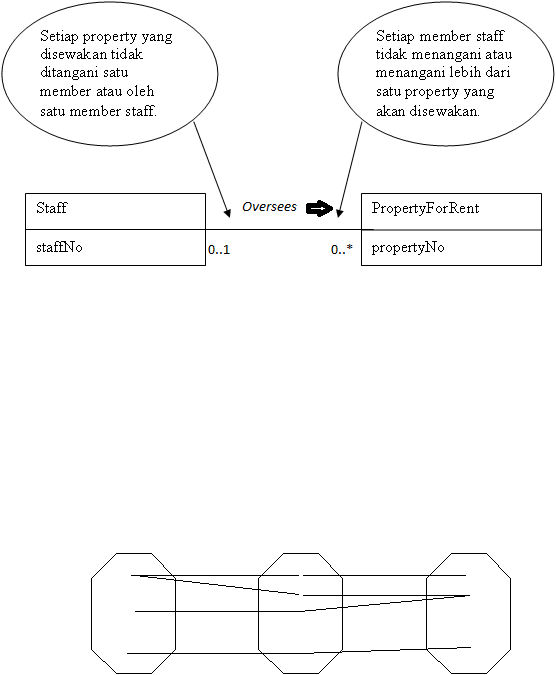

Staff meregister client di branch »

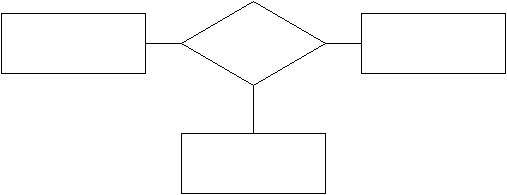

Gambar 2.3 Diagram Representasi Suatu Relationship (Connolly dan Begg, 2010,

p377)

Staff

Branch

Registers

Client

2.1.7.3 Attributes

Menurut Connolly dan Begg (2010, p379), atribut adalah property dari entitas

atau tipe relasi. Attributes domain merupakan sekumpulan nilai yang diperbolehkan bagi

satu atau lebih atribut.

Koran mengiklankan sewa rumah »

Gambar 2.4 Contoh Dari Attribute Domain

Menurut Connolly dan Begg (2010, p379), macam-macam atribut yaitu:

Simple and composite attribute

Simple attribute

adalah atribut yang terdiri dari satu komponen

tunggal yang independent

dan tidak dapat dibagi menjadi bagian yang

lebih kecil lagi, contohnya seperti, jenis kelamin dan gaji.

Koran

namaKoran

SewaRumah

NomorSewaRumah

Tanggaliklanbiaya

Sedangkan composite attribute

adalah atribut yang terdiri dari

beberapa komponen, dimana masing-masing komponen memiliki

keberadaan yang independent, contohnya alamat dapat bercabang menjadi

namaJalan, namaKota, KodePos.

Single-valued and multi-valued attribute

Single-valued attribute adalah atribut yang memiliki nilai tunggal

untuk setiap kejadian. Sedangkan multi-valued attribute adalah atribut yang

memiliki beberapa nilai untuk setiap kejadian.

Derivied attribute

adalah atribut yang memiliki nilai yang

dihasilkan dari satu atau beberapa atribut lainnya, dan tidak harus berasal

dari satu entitas.

Keys

Menurut Connolly dan Begg (2010, p381), ada tiga jenis kunci yaitu:

Candidate Key adalah minimal atribut-atribut yang secara unik

mengidentifikasikan setiap kejadian dari tipe entitas.

Primary Key

adalah kunci kandidat yang dipilih untuk

mengidentifikasikan setiap kejadian dari suatu tipe entitas secara

unik.

Composite Key adalah kunci kandidat yang terdiri dari dua atribut

atau lebih

2.1.7.4 Structural Constraints

Menurut Connolly dan

Begg (2010, p385), Structural Constraints

berisikan

pembatasan (restriction) dari relasi entitas di “dunia nyata”. Tipe utama dari constraints

di dalam relationship disebut multiplicity.

Multiplicity adalah jumlah (jangkauan) dari kemungkinan kehadiran tunggal dari

suatu entity yang berasosiasi melalui relationship tertentu. Multiplicity menentukan cara

entity dihubungkan, yang merupakan representasi dari aturan bisnis yang ditetapkan oleh

user di dalam perusahaan.

Relasi umum adalah binary relationship. Macam-macam binary relationship

yaitu:

One to one (1:1)

Gambar 2.5 Relationship one to one

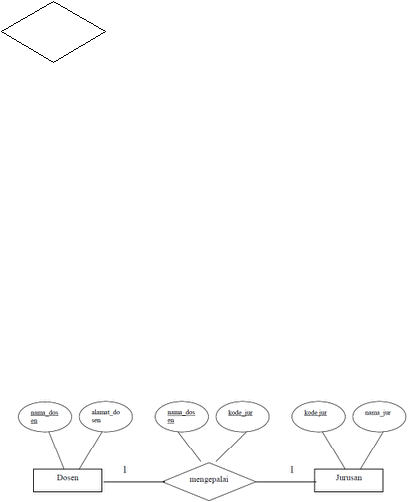

Gambar 2.6 Contoh dari Relationship one to one

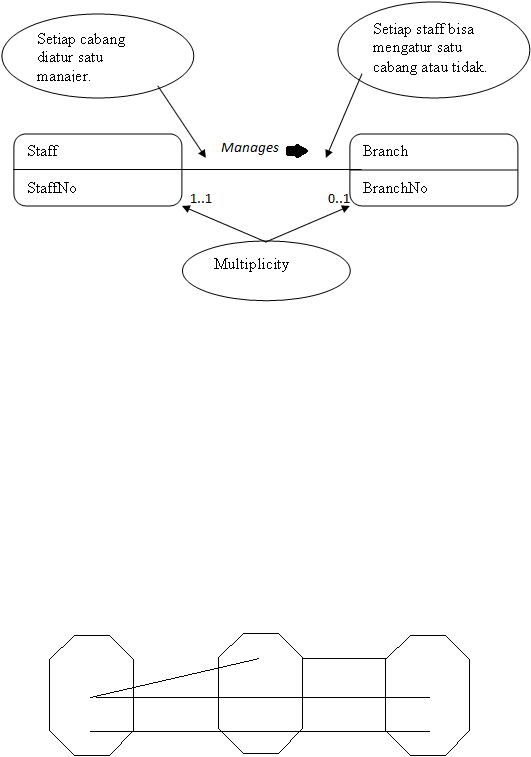

Berdasarkan hubungan manager, dimana hubungan staff dengan cabang.

Berdasarkan gambar diatas kita dapat melihat bahwa tipe hubungannya menggunakan

sebuah semantic net dimana setiap hubungan menghubungkan cabang dengan setiap

staff.

One to many (1:*)

Gambar 2.7 Relationship one to many

Gambar 2.8 Contoh dari relationship one to many

Hubungan ini didasarkan seperti hubungan antara staff dengan properti yang

akan disewakan. Dimana satu staff bisa saja menyewakan beberapa properti sekaligus.

Many to many (*:*)

Gambar 2.9 Relationship many to many

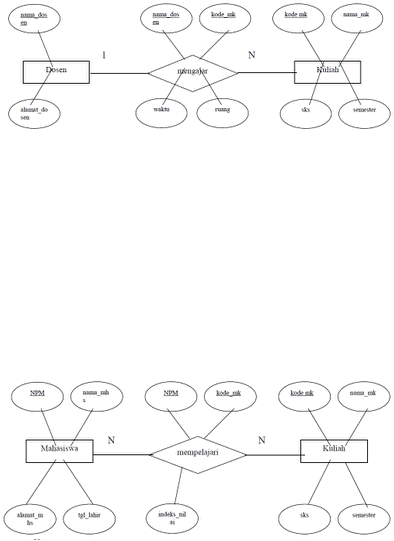

Gambar 2.10 Contoh relationship many to many

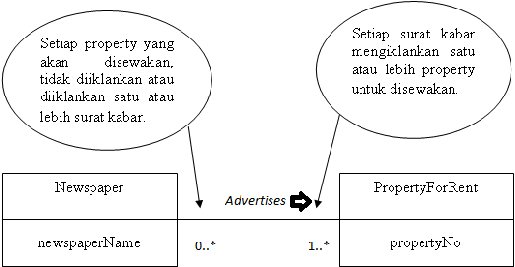

Sama halnya dengan hubungan iklan dengan surat kabar. Dimana setiap surat

kabar akan memuat minimal satu iklan atau lebih di dalamnya dan sebaliknya iklan

tersebut juga di tampilkan di minimal satu surat kabar atau lebih.

Multiplicity ()

Menurut Connolly and Begg (2010, p390), multiplicity dibentuk dari dua

macam buatan pada relationship, yaitu:

Cardinality

yaitu batasan yang menjelaskan jumlah maksimum dari

kejadian relasi yang mungkin untuk entitas yang berpartisipasi di dalam

relasi tersebut.

Participation yaitu batasan yang menetapkan apakah seluruh atau hanya

sebagian entitas yang berpartisipasi dalam suatu relasi.

2.1.8 Metodologi Perancangan Basisdata

Menurut Connolly and Begg (2010, p466), metodologi perancangan basis data

merupakan pendekatan terstruktur yang menggunakan bantuan prosedur, teknik, tools,

dan dokumentasi untuk mendukung dan memfasilitasi proses perancangan basis data.

Metodologi perancangan basis data terbagi atas tiga tahap perancangan yaitu

perancangan konseptual, perancangan logikal, dan perancangan fisikal.

2.1.8.1 Perancangan Konseptual

Menurut Connolly and Begg (2010, p467), perancangan konseptual merupakan

proses membangun model data yang digunakan oleh suatu perusahaan, bebas dari segala

pertimbangan.

Menurut Connolly and Begg (2010, p471-p485), langkah-langkah dalam

membangun model data konseptual yaitu:

Langkah 1 Membangun Model Data Konseptual

Langkah 1.1 Identifikasi entitas

Langkah pertama dalam membangun model data konseptual lokal adalah

menentukan objek-objek utama atau mengidentifikasikan entitas-entitas yang

diperlukan pengguna.

Langkah 1.2 Identifikasi hubungan (relationship)

Mengidentifikasi hubungan-hubungan (relationship) yang penting antara entitas-

entitas yang ditemukan pada tahap sebelumnya. Entity-relationship Modelling

digunakan untuk menggambarkan entitas dan hubungannya. Dalam tahap ini juga

ditentukan batasan multiplicity dari relationship tersebut dan pengecekan adanya

fan atau chasm traps dalam model tersebut. Setelah itu dilakukan dokumentasi

relationship.

Fan Traps terjadi dimana model yang merepresentasikan suatu hubungan

antar entitas, tetapi alur relasinya memperlihatkan ambiguitas.

Chasm Traps

terjadi dimana model menggambarkan keadaan dari

hubungan antara entitas yang satu dengan yang lainnya, tetapi tidak ada

hubungan antara kedua emitas yang utama.

Langkah 1.3 Identifikasi dan hubungkan atribut-atribut dengan entitas atau

hubungan (relationship)

Menghubungkan atribut-atribut dengan entitas atau relationship yang tepat.

Mengidentifikasikan simple/composite attributes, single valued/multi-valued

attributes, dan derivied attributes.

Langkah 1.4 Menentukan wilayah atribut

Menentukan wilayah atribut dalam model konseptual. Yang dimaksud wilayah

adalah sekumpulan nilai-nilai dimana suatu atribut menggambarkan nilainya.

Contoh nilai yang mungkin untuk atribut Jenis Kelamin dari entitas Karyawan

adalah ‘M’ atau ‘F’, wilayah dari atribut ini adalah single character string yang

berisi nilai ‘M’ atau ‘F’. Setelah itu, dilakukan dokumentasi domain atribut.

Langkah 1.5 Menentukan atribut candidate, primary, dan alternate key

Mengidentifikasi candidate key untuk tiap-tiap entitas dan jika ada lebih dari

suatu candidate key, pilih salah satu untuk menjadi primary key

dan lainnya

menjadi alternate key.

Langkah 1.6 Mempertimbangkan penggunaan Enchanced Modelling

Concept (langkah opsional)

Mempertimbangkan penggunaan konsep permodelan, seperti

specialization/generalization, aggregation dan composition

Specialization, adalah proses memaksimalkan perbedaan antara anggota

entitas dengan mengidentifikasi karakteristik yang membedakan seluruh

entitas.

Generalization, adalah proses meminimalkan perbedaan antara entitas

dengan mengidentifikasi karakteristik yang sama dari masing-masing

entitas.

Aggregation,

adalah mempresentasikan hubungan ‘has-a’ atau ‘is-part-

of’ antara tipe-tipe entitas, dimana salah satu adalah sebagai ‘whole’ dan

yang lainnya sebagai ‘part’.

Langkah 1.7 Memeriksa model akan adanya redudansi

Memeriksa keberadaan redudansi dalam model. Dilakukan pemeriksaan secara

spesifik terhadap hubungan one-to-one

(1:1), menghilangkan hubungan

(relationship)

yang redundan, dan mempertimbangkan penggunaan dimensi

waktu.

Langkah 1.8 Validasi model konseptual terhadap transaksi pengguna

Memastikan bahwa konseptual data telah mendukung transaksi yang dibutuhkan.

Dapat dilakukan dua cara yaitu:

a. Mendeskripsikan transaksi secara detail, dengan pendekatan ini berarti

akan diperiksa semua informasi (entitas, relationship, dan atribut) yang

dibutuhkan oleh setiap transaksi apakah telah disediakan dalam model,

dengan mendokumentasikan setiap kebutuhan transaksi.

b. Menggunakan jalur transaksi (transaction pathways), pendekatan ini

untuk validasi model atau data terhadap transaksi yang dibutuhkan

termasuk representasi diagram jalur yang digunakan oleh setiap

transaksi langsung pada diagaram ER.

Langkah 1.9 Review model data konseptual dengan pengguna

Memeriksa model data konseptual dengan pengguna sistem untuk memastikan

bahwa model data tersebut secara tepat menggambarkan transaksi dan kebutuhan

data secara nyata dalam perusahaan.

2.1.8.2 Perancangan Logikal

Menurut Connolly and Begg (2010, p467), perancangan logikal merupakan

proses membangun model data yang digunakan oleh suatu

perusahaan berdasarkan

model data spesifik, namun bebas dari penggunaan DBMS dan segala pertimbangan

fisik.

Menurut Connolly and Begg (2010, p490-p518), langkah-langkah dalam

membangun model data logikal yaitu:

Langkah 2 Membangun Model Data Logikal

Langkah 2.1 Menurunkan relasi untuk model data logikal

Membuat relasi dari model data konseptual untuk mempresentasikan entitas,

relationship, dan atribut-atribut yang telah teridentifikasi. Tabel dibawah ini

menunjukkan bagaimana memetakan entitas, hubungan (relationship) dan atribut

sebuah relasi. Dokumentasikan relasi dan atribut foreign key. Dan juga

dokumentasikan primary key atau alternate key baru yang muncul dari hasil

proses penurunan relasi.

Tabel 2.1 Pemetaan Entitas, Relationship, dan Atribut Sebuah Relasi

Entitas relationship/ atribut

Pemetaan relasi

Strong entity

Membuat relasi yang menyertakan

semua atribut simple

Weak entity

Membuat relasi yang menyertakan

semua atribut simple (primary key

masih harus ditentukan setelah

relasi dengan tiap-tiap owner entity

yang telah dipetakan)

1:* (one to many) binary

relationship

Menyertakan primary key entitas

pada sisi ‘one’ sebagai foreign key

pada relasi yang menggambarkan

entitas ‘many’ juga disertakan pada

entitas ‘many’

1:1 (one to one) binary relationship

a) Kewajiban partisipasi di dua sisi

b) Kewajiban partisipasi di satu sisi

c) Pilihan partisipasi di dua sisi

Mengkombinasikan entitas-entitas

menjadi satu relasi.

Menyertakan primary key

entitas

pada sisi ‘optional’

pada relasi

yang menggambarkan entitas pada

sisi ‘mandatory’.

Berubah-ubah tergantung informasi

lebih lanjut mengenai partisipasi

entitas

Superclass/Subclass relationship

Lihat tabel 2.2

:* (many to many) binary

relationship, complex relationship

Membuat relasi untuk

menggambarkan relationship

tersebut. Sertakan duplikat primary

key dari masing-masing owner

entitas ke dalam relasi baru untuk

berperan sebagai foreign key

Multi-valued attribute

Membuat relasi untuk

menggambarkan atribut multi-

valued dan menyertakan duplikat

primary key

dari masing-masing

owner entitas kedalam relasi baru

untuk berperan sebagai foreign key

Tabel 2.2 Representasi Dari Superclass/valueclass Relationship

Berdasarkan Pada Partisipasi dan Disjoint Constraints

Batasan Partisipasi

Disjoint constraint

Pemetaan Relasi

Mandatory

Nondisjoint{And}

Relasi tunggal (dengan satu

atau lebih diskriminator

untuk membedakan tipe

relasi)

Optional

Nondisjoint{And}

Dua relasi: satu relasi untuk

superclass (dengan satu atau

lebih) subclass (dengan satu

atau lebih diskriminatif

untuk membedakan tipe

relasi)

Mandatory

Disjoint{or}

Banyak relasi: satu relasi

untuk tiap-tiap kombinasi

Superclass/subclass

Optional

Disjoint{or}

Banyak relasi: satu relasi

untuk superclass dan satu

untuk tiap subclass

Langkah 2.2 Validasi relasi menggunakan normalisasi

Validasi relasi pada model data logikal menggunakan teknik normalisasi. Tujuan

langkah ini adalah untuk memastikan tiap-tiap relasi setidaknya beradadalam

3NF (Third Normal Form).

Langkah 2.3 Validasi relasi terhadap transaksi pengguna

Memastikan bahwa relasi yang ada dalam model data logikal telah mendukung

transaksi-transaksi yang diperlukan.

Langkah 2.4 Memeriksa batasan-batasan intergritas (integrity constraints)

Menentukan batasan-batasan integritas (integrity constraints), dimana mencakup

pemeriksaan lengkap :

Data yang dibutuhkan

Beberapa atribut harus mempunyai nilai yang valid,

atau dengan kata lain tidak boleh null.

Batasan domain atribut

Setiap atribut mempunyai domain, yaitu kumpulan dari

nilai-nilai yang memenuhi persyaratan.

Multiplicity

Merupakan batasan jumlah yang ditempatkan pada

hubungan antar data di dalam basis data.

Integritas entitas (entity integrity)

Primary key dari sebuah identitas tidak boleh bernilai

null.

Referential integrity

Sebuah foreign key menghubungkan setiap tuple pada

relasi chils ke tuple pada relasi parent candidate key

yang merupakan nilai yang sama.

Batasan umum (general constraint)

Batasan yang berasal dari persyaratan-persyaratan

bisnis perusahaan. Kemudian dokumentasi semua

batasan-batasan integritas (integrity constraint).

Langkah 2.5 Review model data logikal dengan pengguna

Review model data logikal dengan pengguna untuk memastikan bahwa pengguna

menyetujui model data logikal merupakan reprensentasi nyata terhadap

persyaratan data perusahaan.

Langkah 2.6

Gabungan model data logikal menjadi model data global

(optional)

Metodologi perancangan logikal memudahkan perancangan basis data yang

sederhana maupun basis data kompleks. Untuk membuat basis data dengan

multiple user view, digunakan pendekatan integrasi view. Pada tahap ini, model

data-model data ini digabungkan menjadi satu. Kegiatan-kegiatan yang biasanya

dilaksanakan dalam langkah ini antara lain :

Review nama dan isi entitas/relasi dan candidate keys mereka.

Review nama dan isi dari relationship/foreign keys.

Menggabungkan entiras/relasi dari model data lokal.

Menyertakan (tanpa menggabungkan) entitas/relasi yang untuk dari

masing-masing model data lokal.

menggabungkan relationship/foreign keys dari model data lokal.

Menyertakan (tanpa menggabungkan) relationship/foreign keys yang unik

dari masing-masing model data lokal.

Memeriksa adanya entitas/relasi dan relationship/foreign keys

yang

hilang.

Memeriksa foreign keys.

Memeriksa batasan integritas (integrity constraint).

Menggambarkan diagram ER global.

Update dokumentasi.

Langkah 2.7 Memeriksa perkembangan dimasa yang akan datang

Menentukan apakah akan ada perubahan penting yang mungkin dapat muncul

terjadi dimasa yang akan datang dan untuk menilai apakah model data logikal

dapat menyesuaikan diri dengan perubahan tersebut.

2.1.8.3 Perancangan Fisikal

Menurut Connolly dan Begg (2010, p467), perancangan fisikal basis data

merupakan proses menghasilkan deskripsi basis data pada secondary storage. Deskripsi

yang menghasilkan meliputi relasi utama, organisasi file,

dan index

yang digunakan

untuk mencapai akses yang efisien terhadap data, dan segala batasan integritas dan

aturan keamanan yang digunakan.

Menurut Connolly dan Begg (2010, p525-p528), langkah-langkah dalam

membangun model data fisikal yaitu :

Langkah 3 Menerjemahkan Model Data Logikal untuk DBMS yang Ditargetkan

Langkah 3.1 Merancang relasi dasar

Menentukan bagaimana representasi relasi dasar yang telah diidentifikasi pada

model data logikal global, agar dapat diimplementasikan pada DBMS tujuan.

Informasi yang dibutuhkan dapat diperoleh dari kamus data dan definisi dari

relasi dideskripsikan menggunakan database design language (DBDL).

Langkah 3.2 Merancang representasi derived data

Menentukan bagaimana representasi data turunan yang ada pada model data

logikal global, agar dapat diimplementasikan pada DBMS tujuan. Atribut yang

mana nilainya didapatkan dari mengkaji nilai atribut lain dinamakan derives atau

calculated attributes. Contohnya jumlah karyawan yang bekerja pada suatu

cabang perusahaan atau total gaji semua karyawan. Untuk setiap derives attribute

yang ada. Tanda “i” digunakan untuk menandakan atribut tersebut adalah derives

attribute.

Langkah 3.3 Merancang batasan-batasan umum (general constraint)

Merancang batasan-batasan umum untuk DBMS yang akan digunakan.

Langkah 3.4 Merancang organisasi data dan indeks

Menentukan organisasi file yang optimal untuk menyimpan hubungan dasar dan

indeks yang diperlukan untuk mencapai kinerja agar dapat diterima. Itu adalah

cara di mana hubungan dan tupel akan dioperasikan pada penyimpanan sekunder.

Langkah 4 (Connolly dan Begg, 2010, p529-p541)

Langkah 4.1 Menganalisa transaksi

Memahami fungsionalitas transaksi yang dijalankan pada basis data dan

menganalisa transaksi-transaksi yang penting.

Langkah 4.2 Memilih organisasi file

Tujuan langkah ini adalah menentukan organisasi file yang efisien untuk tiap-tiap

relasi dasar jika diperoleh DBMS yang akan digunakan.

Langkah 4.3 Memilih organisasi index

Tujuan langkah ini untuk menentukan apakah kegunaan index akan

meningkatkan kinerja sistem. Ada tiga jenis index yaitu :

Primary index, pengindexan dilakukan pada kolom kunci (key field), yang

diurutkan terlebih dahulu secara sekuensial (Connolly dan Begg, 2010,

p535).

Clustering index, pengindeksan dilakukan pada kolom bukan kunci (non-

key field), yang sudah diurutkan terlebih dahulu secara sekuensial. Kolom

bukan kunci itu disebut juga dengan clustering attribute (Connolly dan

Begg, 2010, p535).

Secondary index, pengindeksan dilakukan pada kolom yang tidak terurut

didalam file data (Connolly dan Begg, 2010, p536).

Langkah 4.4 Memperkirakan kebutuhan kapasitas disk

Memperkirakan besarnya ruang

disk

(disk space) yang dibutuhkan untuk

mendukung implementasi basis data. Estimasi pemakaian disk tergantung pada

DBMS dan perangkat keras yang digunakan untuk mendukung basis data.

Perkiraan ukuran dapat dilakukan dengan mengukur besar data tiap baris dan

jumlah baris pada setiap relasi.

Langkah 5 Merancang View Pengguna

Merancang view

pengguna yang telah diidentifikasi selama tahap pengumpulan

kebutuhan dan tahap analisa pada Daur Hidup Pengembangan Sistem Basis data

Relasional (System Development Lifecycle).

Langkah 6 Merancang Mekanisme Keamanan

Merancang mekanisme keamanan untuk sistem basis data, sesuai yang dibutuhkan

pengguna, ada dua macam keamanan sistem mencakup akses dan penggunaan basis data

pada level sistem seperti username dan password.

Keamanan bagi sistem basis data

sangat diperlukan karena basis data merupakan sumber daya perusahaan yang penting.

2.1.9 Normalisasi

Menurut Connolly dan Begg (2010, p416), normalisasi adalah sebuah teknik

untuk menghasilkan sebuah kumpulan dari relasi-relasi dengan atribut-atribut yang

diinginkan, yang berdasarkan kebutuhan-kebutuhan data sebuah perusahaan.

2.1.9.1 Tujuan Normalisasi

Tujuan normalisasi yaitu untuk meminimalisasikan adanya redudancy.

Jika dapat

tercapai, keuntungan potensial yang dapat diimplentasikan dalam database termasuk :

Mengupdate data store

dalam database yang dapat diterima dengan sebuah

minimal operasi.

Pengurangan dalam penyimpanan file

yang kosong dari relasi dasar yang

meminimalisasi biaya.

2.1.9.2 Proses Normalisasi

Tahapan normalisasi menurut Connolly dan Begg (2010, p430), adalah sebagai berikut:

1. Unnormalized Form (UNF)

Sebuah table yang berisi satu atau lebih grup yang berulang. Yang

dimaksud berulang itu adalah atribut-atribut yang multivalued.

2. First Normal Form (INF)

Sebuah relasi dimana setiap baris dan kolom hanya berisi satu nilai saja.

Bentuk normal pertama ini, dicapai apabila setiap nilai atribut adalah tunggal.

Kondisi ini dapat diperoleh dengan melakukan eliminasi terhadap terjadinya

data ganda (repeating groups). Pada kondisi normal pertama ini

memungkinkan masih terjadinya data rangkap.

Second Normal Form (2NF)

Suatu relasi yang terdapat dalam 1NF dan setiap atribut yang bukan

merupakan primary key bergantung sepenuhnya secara fungsional terhadap

primary key.

4. Third Normal Form (3NF)

Sebuah relasi dalam bentuk normal pertama dan kedua serta setiap atribut

bukan key yang bergantung secara transitif kepada bukan key

juga. Bentuk

normal ketiga adalah berdasarkan pada konsep peralihan ketergantungan

(transitive dependency).

5. Boyce-Codd Normal Form (BCNF)

Sebuah relasi dimana dalam setiap determinan adalah sebuah candidate key.

2.2 Tools yang Digunakan

2.2.1 Diagram Aliran Dokumen (DAD)

Diagram aliran dokumen adalah simbol-simbol standar yang digunakan oleh

bagian analisa sistem untuk membuat diagram aliran dokumen yang menggambarkan

sistem tertentu (Mulyadi, 1993, p60). Sebenarnya, banyak cara untuk mengembangkan

diagram aliran dokumen suatu sistem, namun diagram aliran dokumen merupakan suatu

alat yang digunakan secara luas untuk menggambarkan aliran dokumen suatu sistem.

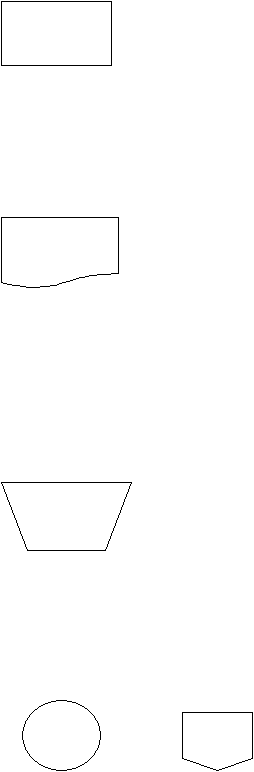

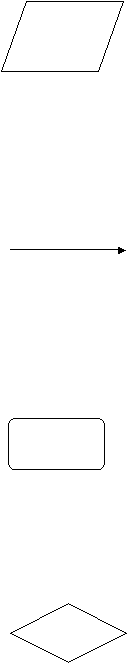

Adapun simbol yang digunakan di dalam diagram aliran dokumen yaitu :

Simbol Proses

Menunjukan kegiatan proses dari operasi program komputer.

Simbol Dokumen

Menunjukan dokumen masukan dan keluaran, baik untuk proses manual,

mekanik, atau komputer.

Simbol Kegiatan Manual

Menunjukan kegiatan manual.

Simbol Penghubung

Menunjuakan penghubung ke halaman yang sama dan ke halaman yang lain.

Simbol Catatan

Menunjukan catatan data yang direkam sebelumnya di dalam dokumen.

Simbol Garis Alur

Menunjukan arus pada proses.

Simbol Terminal

Menunjukan sumber atau tujuan dari dokumen.

Simbol Percabangan

Simbol ini digunakan untuk melambangkan percabangan, yaitu pemeriksaan

terhadap suatu kondisi.

Arsip Sementara

Arsip sementara merupakan tempat penyimpanan dokumen yang dokumennya

akan diambil kembali dari arsip tersebut dimasa akan datang untuk keperluan

pengolahan lebih lanjut terhadap dokumen tersebut. Untuk mewujudkan urutan

pengarsipan dokumen digunakan simbol berikut ini :

A = menurut abjad

T = menurut tanggal

N = menurut nomor urut

2.2.2 State Transition Diagram

State Transition Digram adalah suatu diagram yang menggambarkan bagaimana

suatu proses dihubungkan satu sama lain dalam waktu yang bersamaan. State

Transaction Diagram digambarkan dengan sebuah state

yang merupakan komponen

sistem yang menunjukan bagaimana kejadian-kejadian tersebut dari satu state ke state

lain (Jeffrey A et al, 1996, p364).

State Transition Diagram

adalah sebuah perlengkapan yang digunakan untuk

menggambarkan urutan dan variasi dari layar yang terjadi menurut sesi pengguna

(Whitten, Bentley, dan Dittman, 2004, p673).

Ada dua macam simbol yang digunakan untuk menggambarkan proses dalam

State Transition Diagram, yaitu :

Gambar persegi panjang yang menunjukan state dari sistem.

Gambar 2.11 Simbol State dalam STD

Gambar panah menunjukan transisi antar state. Tiap panah diberi label dengan

ekspresi aturan. Label yang diatas menunjukan kejadian yang menyebabkan

transisi yang terjadi. Label yang dibawah menunjukan aksi yang terjadi akibat

kejadian tadi.

Gambar 2.12 Simbol Transisi dalam STD

2.2.3

Data Flow Diagram (DFD)

Menurut Whitten et al (2004, p326), Data Flow Diagram adalah sebuah model

proses yang digunakan untuk menggambarkan aliran data melalui sebuah sistem dan

tugas atau pengelolaan yang dilakukan oleh sistem.

2.2.3.1 Diagram Konteks

Diagram konteks adalah diagram yang terdiri dari suatu proses dan

menggambarkan ruang lingkup suatu sistem. Diagram konteks merupakan level tertinggi

dari DFD yang menggambarkan seluruh input ke sistem atau output dari sistem.

Diagram konteks berisi gambaran umum (secara garis besar) sistem yang akan

dibuat. Secara kalimat, dapat dikatakan bahwa diagram konteks ini berisi “siapa saja

yang memberi data (dan data apa saja) ke sistem, serta kepada siapa saja informasi (dan

informasi apa saja) yang harus dihasilkan sistem.”

Simbol dalam konteks diagram antara lain:

Terminator, dilambangkan dengan persegi. Pihak-pihak yang berada diluar

sistem, tetapi secara langsung berhubungan dengan sistem dalam hal memberi

data atau menerima informasi.

Proses, dilambangkan dengan lingkaran yang berisi mengenai sistem yang akan

dibuat.

Data flow,

dilambangkan dengan panah yang berisi data atau informasi yang

mengalir dari satu pihak ke sistem dan sebaliknya.

data flow

Terminator

Proses

2.2.3.2 Diagram Nol

Diagarm nol merupakan hasil pengembangan dari Context Diagram ke dalam

komponen yang lebih detail tersebut disebut dengan top-down partitioning.

Setiap penurunan ke level yang

lebih rendah harus mampu merepresentasikan

proses tersebut dalam sepesifikasi proses yang jelas. Sehingga seandainya belum cukup

jelas maka seharusnya diturunkan ke level yang lebih rendah.

2.2.4

Entity Relationship Diagram (ERD)

Menurut Whitten (2007, p381), ERD adalah model data yang menggunakan

beberapa notasi untuk menggambarkan data dalam konteks entitas dan hubungan yang

dideskripsikan oleh data tersebut.

Menurut Connolly dan Begg (2010, p371-395), Entity Relationship Diagram

digunakan untuk menggambarkan struktur logical database dalam bentuk diagram ERD,

serta menyediakan cara yang sederhana dan mudah untuk memahami bagian berbagai

komponen dalam database design.

ERD memiliki 3 komponen yaitu :

Entity

adalah benda yang memiliki identifikasi yang berbeda. Entity

dapat

digambarkan sebagai persegi yang berisi nama dari entity tersebut.

Relationship

Relationship adalah hubungan antara entity. Entity merupakan pengikut dari

relationship. Relationship

dapat digambarkan dalam bentuk belah ketupat

yang mana berisi nama dari relasi tersebut.

Relationship dapat berupa hubungan one-to-one, one-to-many, atau many-to-

many.

Hubungan one-to-one (1 atau 1...1)

Gambar 2.13 Entity relationship one-to-one

Hubungan dimana setiap

entity

yang ada hanya dapat mempunyai

maksimal satu hubungan dengan entity yang lain.

Hubungan one-to-many (1...*)

Gambar 2.14 Entity relationship one-to-many

Hubungan dimana setiap entity yang dapat mempunyai satu atau lebih

dari satu hubungan dengan entity yang lain.

Hubungan many-to-many (*...*)

Gambar 2.15 Entity relationship many-to-many

Hubungan dimana setiap

entity dapat mempunyai lebih dari satu relasi

dengan entity lainnya.

Property atau atribut

Property atau atribut adalah sifat atau karakteristik deskriptif suatu entitas.

Setiap property atau atribut mempunyai key

diantaranya primary key (PK)

dan foreign key

(FK), yang bertujuan untuk menunjukan hubungan antara

kedua entitas.

2.2.5

XAMPP

XAMPP adalah perangkat lunak bebas, yang mendukung banyak sistem operasi,

merupakan kompilasi dari beberapa program.

Fungsinya adalah sebagai

server

yang

berdiri sendiri (localhost), yang terdiri atas program Apache HTTP Serv er, MySQL

database, dan penerjemah bahasa yang ditulis dengan bahasa pemrograman PHP dan

Perl. Nama XAMPP merupakan singkatan dari X (empat sistem operasi apapun),

Apache, MySQL, PHP

dan Perl. Program

ini tersedia dalam GNU General Public

License dan bebas, merupakan web server yang mudah digunakan yang dapat melayani

tampilan halaman web

yang dinamis. Untuk mendapatkanya dapat mendownload

langsung dari web resminya.

2.2.5.1 Apache

Apache merupakan aplikasi web server yang bersifat open source, artinya setiap

orang boleh menggunakannya, mengambil, bahkan mengubah kode programnya. Tugas

utama apache adalah menghasilkan halaman web

yang benar kepada peminta,

berdasarkan kode PHP yang dituliskan oleh pembuat halaman web. Jika diperlukan juga

berdasarkan kode PHP yang dituliskan,maka dapat saja suatu database diakses terlebih

dahulu (misalnya dalam MySQL) untuk mendukung halaman web yang dihasilkan.

2.2.5.2 MySQL

MySQL adalah salah satu jenis basis data server yang sangat terkenal.

Kepopulerannya disebabkan karena bersifat free

pada berbagai platform.

Perangkat

lunak ini juga dapat di download sendiri.

MySQL termasuk jenis RDMS (Relational Database Management Systems).

Itulah sebabnya istilah seperti tabel, baris, dan kolom digunakan pada MySQL. Pada

MySQL, sebuah basis data mengandung satu atau sejumlah tabel. Tabel terdiri atas

sejumlah baris dan setiap baris mengandung satu atau beberapa kolom.

MySQL adalah perangkat lunak sistem management basis data SQL atau DBMS

yang multithread, multiuser, dengan

sekitar 6 juta instalasi di seluruh dunia. MySQL

dimiliki dan disponsori oleh sebuah perusahaan komersial Swedia MySQL AB, dimana

memegang hak cipta hampir atas semua kode sumbernya. Kedua orang Swedia dan satu

orang Finlandia yang mendirikan MySQL AB adalah David Axmark, Allan Larsson, dan

Michael “Monty” Windenius.

Untuk melakukan administrasi dalam basis data MySQL, dapat menggunakan

modul yang sudah termasuk yaitu command-line (perintah : mysql dan mysqladmin).

Juga dapat di download dari situs MySQL yaitu sebuah modul berbasis grafik (GUI) :

MySQL Administrator dan MySQL Query Browser. Selain itu, terdapat juga perangkat

lunak gratis untuk administrasi basis data MySQL berbasis web

yang sangat populer

yaitu phpMyAdmin. Dalam pengerjaan ini kami menggunakan phpMyAdmin.

2.2.5.3 PhpMyAdmin

Pada dasarnya, mengelola basis data dengan MySQL harus dilakukan dengan

cara mengetikkan baris-baris perintah yang sesuai (command line) untuk setiap maksud

tertentu. Jika seseorang ingin membuat basis data (database), ketikkan baris perintah

yang sesuai untuk membuat basis data. Jika seseorang menghapus tabel, ketikkan baris

perintah yang sesuai untuk menghapus tabel. Hal tersebut tentu saja sangat menyulitkan

karena seseorang harus hafal dan mengetikkan perintahnya satu per satu.

Saat ini banyak sekali perangkat lunak yang dapat dimanfaatkan untuk

mengelola basis data dalam MySQL, salah satunya adalah phpMyAdmin. Dengan

phpMyAdmin, seseorang dapat membuat database,

membuat tabel, mengisi data, dan

lain-lain dengan mudah, tanpa harus menghafal baris perintahnya.

PhpMyAdmin merupakan bagian untuk mengelola basis data MySQL yang ada

di komputer. Untuk membukanya, buka

browser lalu ketikkan alamat

http://localhost/php myadmin, maka akan muncul halaman phpMyAdmin. Di situ

nantinya seseorang bisa membuat (create) basis data baru, dan mengelolanya.

Mendukung fitur MySQL:

menelusuri dan drop basisdata (database), tabel, pandangan (view), bidang (fields)

dan indeks.

membuat, menyalin, drop, dan mengubah nama basis data, tabel, kolom dan

indeks.

pemeliharaan server, basis data dan tabel, dengan server konfigurasi.

melaksanakan, mengedit dan penunjuk pernyataan-SQL, bahkan batch-queries

mengelola pengguna MySQL dan hak istimewa.

mengelola prosedur penyimpanan.

2.2.6 Dreamweaver

Adobe Dreamweaver adalah aplikasi desain dan pengembangan web yang

menyediakan editor WYSIWYG visual (bahasa sehari-hari yang disebut sebagai Design

view) dan kode editor dengan fitur standar seperti syntax highlighting, code completion,

dan code collapsing serta fitur lebih canggih seperti real-time syntax checking dan code

introspection

untuk menghasilkan petunjuk kode untuk membantu pengguna dalam

menulis kode. Tata letak tampilan Design memfasilitasi desain cepat dan pembuatan

kode seperti memungkinkan pengguna dengan cepat membuat tata letak dan manipulasi

elemen HTML. Dreamweaver memiliki fitur

browser

yang terintegrasi untuk melihat

halaman web

yang dikembangkan di jendela pratinjau program sendiri agar konten

memungkinkan untuk terbuka di web browser

yang telah terinstall. Aplikasi ini

menyediakan transfer dan fitur sinkronisasi, kemampuan untuk mencari dan mengganti

baris teks atau kode untuk mencari kata atau kalimat biasa di seluruh situs, dan

templating feature

yang memungkinkan untuk berbagi satu sumber kode atau

memperbarui tata letak di seluruh situs tanpa server side includes

atau scripting.

Behavior Panel

juga memungkinkan penggunaan JavaScript dasar tanpa pengetahuan

coding, dan integrasi dengan Adobe Spry Ajax framework menawarkan akses mudah ke

konten yang dibuat secara dinamis dan interface.

Dreamweaver dapat menggunakan ekstensi dari pihak ketiga untuk

memperpanjang fungsionalitas inti dari aplikasi, yang setiap pengembang web bisa

menulis (sebagian besar dalam HTML

dan JavaScript). Dreamweaver didukung oleh

komunitas besar pengembang ekstensi yang membuat ekstensi yang tersedia (baik

komersial maupun yang gratis) untuk pengembangan web dari efek rollover sederhana

sampai full-featured shopping cart.

Dreamweaver, seperti editor HTML lainnya, edit file secara lokal kemudian di

upload ke web server remote

menggunakan FTP, SFTP, atau WebDAV. Dreamweaver

CS4 sekarang mendukung sistem kontrol versi Subversion (SVN).

2.3 Pemahaman Objek Studi

2.3.1 Pengertian Internet

Menurut Turban et al (2003,p200), internet yang merupakan jaringan komputer

terbesar di dunia, sebenarnya adalah sebuah jarigan dalam jaringan-jaringan. Internet

merupakan koleksi lebih dari 200.000 jaringan komputer individual yang dimiliki oleh

pemerintah-pemerintah, universitas-universitas kelompok nonprofit, dan perusahaan-

perusahaan. Jaringan-jaringan interconnected ini mengubah informasi tanpa halangan

dengan menggunakan kemampuan yang sama, standar yang bukan merupakan hak

milik, dan protokol-protokol. Kesemuanya itu dihubungkan melalui jaringan

berkecepatan tinggi dan jarak jauh.

Dari pengertian di atas dapat diambil kesimpulan, internet sangat tidak terpusat,

tidak dikendalikan secara mutlak oleh suatu perusahaan apapun maupun satu

pemerintah. Internet merupakan suatu jaringan komputer yang saling terhubung satu

sama lain dan tidak terpusat.

2.3.2 Pengertian Layanan

Menurut Kamus Besar Bahasa Indonesia (Kamus Besar Bahasa Indonesia, 2002),

layan adalah membantu menyiapkan (mengurus) apa-apa yg diperlukan seseorang;

meladeni. Layanan adalah perihal atau cara melayani.

2.3.3 Pengertian Online

Kata ‘online’ berasal dari Bahasa Inggris adalah keadaan saat sesuatu terhubung

dalam suatu jaringan atau sistem (umumnya internet).

2.3.4 Pengertian Sekolah

Sekolah adalah bangunan atau lembaga untuk belajar dan mengajar serta tempat

menerima dan memberi pelajaran menurut tingkatannya (Kamus Besar Bahasa

Indonesia, 2002).

2.3.5 Pengertian Rapor

Rapor adalah buku yang berisi nilai kepandaian dan prestasi belajar murid di

sekolah, berfungsi sebagai laporan guru kepada orangtua atau wali murid (Kamus Besar

Bahasa Indonesia, 2002).

2.3.6 Pengertian Absen

Dalam setiap organisasi

atau perusahaan, daftar hadir dianggaplah penting

karena hal tersebut akan melaporkan kepada pemilik atau kepada para pemimpin

bagaimana kurang lebih kinerja orang tersebut. Dalam dunia pendidikan, daftar hadir

juga tidak kalah pentingnya. Dengan daftar hadir, pihak sekolah dapat meningkatkan

kedisiplinan para siswa, serta data-data absensi tersebut berguna untuk perencanaan,

bimbingan dan pengarahan, koordinasi dan komunikasi. Absen adalah tidak hadir atau

tidak masuk (sekolah, kerja, dan sebagainya) (Kamus Besar Bahasa Indonesia, 2002).

2.3.7 Pengertian Jadwal

Jadwal adalah pembagian waktu berdasarkan rencana pengaturan urutan kerja;

daftar atau tabel kegiatan atau rencana kegiatan dng pembagian waktu pelaksanaan yg

terperinci

(Kamus Besar Bahasa Indonesia, 2002). Penjadwalan digunakan untuk

mengatur kegiatan dalam suatu badan.

2.3.8 Pengertian Penilaian

Penilaian adalah proses, cara, perbuatan menilai; pemberian nilai (biji, kadar

mutu, harga) (Kamus Besar Bahasa Indonesia, 2002). Penilaian menjawab pertanyaan

tentang sebaik apa hasil atau pretasi belajar seorang peserta didik. Hasil penilaian dapat

berupa nilai kualitatif (pernyataan naratif dalam kata-kata) dan nilai kuantitatif (berupa

angka).

2.3.9 Pengertian Administrasi

Dalam setiap organisasi atau perusahaan, keuangan akan diatur oleh bidang

administrasi yang mencatat pembukuan yang bersifat teknis ketatausahaan. Administrasi

adalah usaha dan kegiatan yang berkaitan dengan kantor dan tata usaha (Kamus Besar

Bahasa Indonesia, 2002).
