BAB 2

LANDASAN TEORI

2.1

Teori Umum

2.1.1

Basis Data

Menurut Connolly dan Begg (2005, p15), Basis data adalah suatu

kumpulan data yang berelasi secara

logis dan deskripsi

dari

data

tersebut, yang dirancang untuk memenuhi kebutuhan informasi dari

suatu organisasi.

Menurut Indrajani (2009, p2), Basis data merupakan suatu

kumpulan data yang berhubungan secara logis dan deskripsi data

tersebut, yang dirancang untuk memenuhi informasi yang dibutuhkan

oleh suatu organisasi.

Dengan demikian, arti dari basis data merupakan suatu tempat

penyimpanan yang besar yang dapat digunakan secara bersamaan oleh

banyak pengguna. Seluruh item

basis data tidak lagi dimiliki oleh satu

departemen, tetapi menjadi sumber daya perusahaan yang dapat

digunakan bersama.

Berdasarkan pengertian-pengertian di atas, maka dapat

disimpulkan bahwa basis data adalah

suatu tempat penyimpanan dari

kumpulan data-data berelasi yang telah diolah dan disusun sedemikian

rupa, yang dapat digunakan secara bersamaan oleh beberapa pengguna

untuk memenuhi kebutuhan informasi suatu perusahaan.

2.1.2

Database Management System (DBMS)

Menurut Connolly dan Begg (2005, p16), DBMS adalah sebuah

sistem perangkat lunak yang memungkinkan

pengguna untuk

mendefinisikan, membuat, memelihara, dan mengendalikan akses

terhadap basis data. Di samping itu, pengertian lain dari DBMS adalah

suatu perangkat lunak yang berinteraksi diantara program aplikasi

pengguna dan basis data.

2.1.2.1

Komponen DBMS

DBMS memiliki komponen-komponen utama dalam

lingkungannya. Menurut Connolly

dan Begg (2005, p18-24),

Ada lima komponen utama di dalam lingkungan DBMS yaitu :

Hardware (Perangkat Keras)

Menurut Connolly dan Begg (2005, p19), DBMS dan

aplikasi membutuhkan hardware agar dapat dijalankan.

Hardware dapat berupa

sebuah PC, sebuah mainframe,

dan jaringan dari komputer-komputer.

Hardware tertentu bergantung pada kebutuhan

perusahaan dan DBMS yang digunakan. Beberapa DBMS

hanya dapat bekerja pada hardware atau sistem operasi

tertentu. DBMS membutuhkan jumlah minimum dari main

memory dan space disk untuk bekerja.

Software (Perangkat Lunak)

Menurut Connolly dan Begg (2005, p20), Komponen

software terdiri dari software

DBMS itu sendiri dan

program aplikasi, bersama dengan sistem operasi,

termasuk network software

jika DBMS digunakan pada

jaringan. Pada umumnya, program aplikasi ditulis dalam

bahasa pemrograman generasi ketiga (3GL), seperti C,

C++, C#, Java, Visual Basic, COBOL, dan sebagainya atau

menggunakan bahasa pemrograman generasi keempat

(4GL) seperti SQL yang di-embed

dalam bahasa generasi

ketiga.

Selain itu, DBMS memiliki 4th

generation tools

sendiri yang memungkinkan aplikasi dikembangkan secara

tepat. Kegunaan dari 4th

generation tools adalah dapat

meningkatkan produktivitas secara signifikan dan

menghasilkan program yang lebih mudah dipelihara.

Data

Menurut Connolly

dan Begg (2005, p20), Data

merupakan komponen terpenting dari DBMS, terutama

dari sudut pandang end user. Data merupakan

jembatan

penghubung antara komponen mesin dan komponen

manusia. Basis data memiliki data operasional dan meta

data. Struktur dari basis data disebut schema.

Schema

terdiri dari satu atau beberapa tables, dan sebuah tables

dapat terdiri dari satu atau beberapa field (attribute).

Prosedur

Menurut Connolly

dan Begg (2005, p20), Prosedur

dapat diartikan sebagai instruksi dan aturan yang mengatur

desain dan penggunaan dari basis data. Pengguna sistem

dan staff yang mengatur basis data biasanya membutuhkan

dokumentasi prosedur mengenai bagaimana menggunakan

atau menjalankan sistem. Dokumentasi prosedur tersebut

dapat terdiri dari instruksi-instruksi :

Menggunakan fasilitas DBMS atau aplikasi program

tertentu.

Memulai dan menghentikan DBMS.

Membuat backup atau salinan data dari basis data.

Mengatasi kegagalan hardware atau software. Hal ini

termasuk prosedur bagaimana mengidentifikasikan

komponen yang gagal, bagaimana memperbaiki

komponen yang gagal, dan mengembalikan basis data

ke keadaan semula.

Mengubah struktur dari table, mengatur ulang

basis

data melalui multiple disks, meningkatkan performa,

atau menyimpan data pada secondary storage.

Manusia

Menurut Connolly

dan Begg (2005, p21-24),

Komponen terakhir adalah semua orang yang terlibat

dengan sistem. Komponen

manusia terdiri dari 5 (lima)

tipe yang berbeda yaitu :

Data administrator (DA)

adalah orang yang

berwenang untuk mengatur sumber data termasuk

perencanaan

basis data, pengembangan dan

pemeliharaan ketentuan, kebijakan dan prosedur, serta

desain konseptual atau logikal basis data.

Database administrator (DBA)

adalah orang yang

bertanggung jawab untuk realisasi fisikal dari basis

data, termasuk desain fisikal basis data, implementasi,

kontrol keamanan dan integritas, memelihara sistem

operasional, dan memastikan kepuasan performa

aplikasi untuk user.

Database Designer

terbagi menjadi dua yaitu logical

database designer dan physical database designer.

Logical database designer adalah orang yang

mengidentifikasi data (entitas dan atribut),

hubungan antar data, dan constraint data yang

disimpan dalam basis data.

Logical database designer harus mengerti

data perusahaan dan peraturan bisnis secara

keseluruhan. Peraturan bisnis menjelaskan

karakteristik utama dari data yang dilihat oleh

perusahaan.

Physical database designer adalah orang yang

memutuskan bagaimana desain logikal basis data

direalisasikan

secara fisikal. Hal ini termasuk

mapping

desain logikal basis data ke dalam tables

dan integrity constraints, memilih struktur

penyimpanan spesifik dan metode akses untuk data

disimpan dalam performa yang baik, dan

mendesain ukuran sekuritas yang dibutuhkan data.

Application developers adalah orang yang bertanggung

jawab mengimplementasikan program aplikasi, dimana

program aplikasi yang dibuat

menyediakan

fungsionalitas sesuai dengan kebutuhan end user.

End users terdiri dari dua macam yaitu näive users dan

sophisticated users.

Näive users

yaitu orang yang secara umum tidak

mengetahui mengenai DBMS. Mereka mengakses

basis data melalui

program aplikasi yang secara

khusus ditulis semudah mungkin.

Sophisticated users yaitu orang yang familiar

dengan struktur basis data dan fasilitas yang

disediakan DBMS, sehingga memungkinkan

mereka

menulis program aplikasi untuk digunakan

sendiri.

2.1.2.2

Fasilitas DBMS

DBMS menyediakan beberapa fasilitas yaitu sebagai

berikut :

Data Definition Language (DDL)

yang memungkinkan

user untuk mendefinisikan basis data, menspesifikasikan

tipe data, struktur, dan constraint

pada data yang akan

disimpan ke dalam basis data.

Data Manipulation Language (DML)

yang

memungkinkan user

untuk melakukan insert, update,

delete, dan retrieve

data dari basis data. Terdapat pusat

penyimpanan untuk seluruh data dan deskripsi data yang

memungkinkan DML untuk menyediakan fasilitas umum

untuk penyelidikan data, yang disebut bahasa query.

Structured Query Language (SQL) merupakan bahasa

query yang menjadi standar untuk DBMS yang melayani

pengaksesan data.

Mengontrol akses ke basis data, seperti :

Sistem keamanan yang mencegah pengguna yang tidak

berwenang untuk mengakses basis data.

Sistem integrasi yang memelihara konsistensi

penyimpanan data.

Sistem kendali konkurensi yang memungkinkan

pembagian hak akses terhadap basis data.

Sistem control recovery

yang mengembalikan basis

data ke dalam keadaan sebelumnya apabila terjadi

kegagalan perangkat keras atau perangkat lunak.

Sistem katalog yang dapat diakses oleh pengguna yang

memuat deskripsi dari dara yang ada di dalam basis

data.

2.1.2.3

Database Language

Data Definition Language (DDL)

Menurut Connolly dan Begg (2005, p40), Pengertian

data definition language

adalah suatu bahasa yang

mengijinkan Database Administrator

(DBA) atau

pengguna untuk mendeskripsikan dan memberi nama suatu

entitas, atribut dan relasi data yang dibutuhkan untuk

aplikasi, bersama dengan integritas data yang terkait dan

batasan keamanan data.

Menurut Connolly dan Begg (2005, p168),

Penggunaan DDL digunakan untuk create, change, dan

destroy

struktur yang dibuat oleh skema konseptual

CREATE SCHEMA, CREATE DOMAIN, CREATE

TABLE, CREATE VIEW, ALTER DOMAIN, ALTER

TABLE, DROP SCHEMA, DROP DOMAIN, DROP

TABLE, DROP VIEW.

Data Manipulation Language (DML)

Pengertian data manipulation language

menurut

Connolly dan Begg (2005, p40) adalah bahasa yang

menyediakan seperangkat operasi untuk mendukung

manipulasi data yang berada pada basis data.

Menurut Connolly

dan Begg (2005, p117),

Penggunaan DML adalah sebagai berikut :

SELECT untuk query data di dalam basis data

(retrieval).

INSERT untuk memasukkan data ke dalam sebuah

tabel.

UPDATE untuk melakukan update

data di dalam

sebuah tabel (modification).

DELETE untuk menghapus data dari sebuah tabel.

2.1.2.4

Keuntungan dan Kerugian DBMS

Menurut Connolly

dan Begg (2005, p26-30), DBMS memiliki

beberapa keuntungan dan kerugian, diantaranya adalah sebagai berikut :

Keuntungan DBMS

Mengontrol pengulangan data (data redundancy)

Basis data berusaha untuk menghilangkan pengulangan

dengan mengintegraskan file sehingga berbagai salinan dari data

yang sama tidak tersimpan. Pendekatan ini tidak menghilangkan

pengulangan secara menyeluruh, tetapi mengendalikan jumlah

pengulangan dalam basis data.

Konsistensi data

Dengan menghilangkan atau mengendalikan pengulangan,

resiko ketidakkonsistenan yang terjadi telah dikurangi. Jika item

data disimpan hanya sekali di dalam basis data, maka berbagai

update

bagi nilai data tersebut harus dibuat hanya sekali dan nilai

baru tersebut harus tersedia dengan segera kepada semua pengguna.

Jika item

data disimpan lebih baik dari sekali, sistem dapat

memasitikan bahwa semua salinan dari item tersebut tetap

konsisten.

Semakin banyak informasi yang didapat dari data yang sama

Dengan data operasional yang terintegrasi, hal ini

memungkinkan bagi organisasi untuk mendapatkan informasi

tambahan dari data yang sama.

Pembagian data (sharing of data)

Basis data termasuk bagian dari keseluruhan organisasi dan

dapat dibagikan oleh semua pengguna yang berotoritas. Dalam hal

ini, banyak pengguna membagikan lebih banyak data.

Meningkatkan integritas data

Integritas basis data mengacu pada validitas dan konsistensi

data yang disimpan. Integritas biasanya diekspresikan dalam istilah

batasan yang berupa aturan konsistensi yang tidak boleh dilanggar

oleh basis data. Integrasi memungkinkan DBA untuk menjelaskan,

dan memungkinkan DBMS untuk membuat batasan integritas.

Meningkatkan keamanan data

Keamanan basis data yaitu melindungi basis data dari

pengguna yang tidak berotoritas. Hal ini dapat dilakukan dengan

menggunakan sistem username dan password

untuk

mengidentifikasikan orang yang berotoritas untuk menggunakan

basis data. Akses pengguna yang berotoritas pada basis data

mungkin dibatasi oleh jenis operasi seperti pengambilan,

memasukkan, mengubah, dan penghapusan data.

Penetapan standarisasi

Integrasi memungkinkan DBA untuk mendefinisikan dan

membuat standar yang diperlukan. Standar ini termasuk standar

departemen, organisasi, nasional, atau internasional dalam hal

format data, untuk memfasilitasi pertukaran data antara sistem,

ketetapan penamaan, standar dokumentasi, prosedur update, dan

aturan akses.

Pengurangan biaya

Dengan menyatukan semua

data operasional organisasi ke

dalam satu basis data dan pembuatan sekelompok aplikasi yang

bekerja pada satu sumber data dapat menghasilkan pengurangan

biaya. Penyatuan biaya pengembangan dan pemeliharaan sistem

pada setiap departemen akan menghasilkan total biaya yang lebih

rendah. Sehingga biaya lainnya dapat digunakan untuk membeli

konfigurasi sistem yang sesuai bagi kebutuhan organisasi.

Menyeimbangkan konflik kebutuhan

Setiap pengguna mempunyai kebutuhan yang mungkin

bertentangan dengan kebutuhan pengguna lain. Sejak basis data

dikendalikan oleh DBA, DBA dapat membuat keputusan berkaitan

dengan perancangan dan pengguna operasioanl basis data yang

menyediakan pengguna terbaik dari sumber daya bagi keseluruhan

organisasi.

10. Meningkatkan kemampuan akses dan respon pada data

Dengan pengintegrasian data yang melintasi batasan

departemen dapat secara langsung diakses pada pengguna akhir. Hal

ini dapat menyediakan sebuah sistem dengan lebih banyak fungsi

untuk menyediakan layanan yang lebih baik pada pengguna akhir

atau klien organisasi. Banyak DBMS menyediakan query language

yang memungkinkan pengguna untuk menanyakan pertanyaan ad

hoc dan memperoleh informasi yang diperlukan dengan segera pada

terminal mereka, tanpa memerlukan programmer menulis beberapa

software untuk mengubah informasi ini dari basis data.

Kerugian DBMS

Kompleksitas

Ketentuan dari fungsi yang diharapkan dari DBMS yang baik

membuat DBMS menjadi sebuah software

yang sangat kompleks.

Perancang dan pengembang basis data, DA (Data Admnistrator)

dan DBA (Database Administrator), Serta pengguna akhir harus

memahami fungsi tersebut untuk mendapatkan banyak keuntungan

dari DBMS ini.

Ukuran

Fungsi yang kompleks dan luas membuat DBMS menjadi

software yang sangat besar, memerlukan banyak ruang harddisk dan

jumlah memory yang sangat besar untuk berjalan dengan efisien.

Biaya dari suatu DBMS

Biaya DBMS bervariasi, tergantung pada lingkungan dan

fungsi yang disediakan, disitu juga terdapat biaya pemeliharaan

yang juga dimasukkan dalam daftar harga DBMS.

Biaya penambahan perangkat keras

Kebutuhan tempat penyimpanan bagi DBMS dan basis data

amat memerlukan pembelian tempat penyimpanan tambahan. Lebih

lanjut, untuk mencapai performa yang diperlukan, mungkin

diperlukan untuk membeli mesin yang lebih tinggi spesifikasinya

tergantung dari perangkat keras yang dibutuhkan.

Biaya konversi

Dalam situasi tertentu, biaya dari DBMS dan perangkat

keras yang berlebihan memungkinkan adanya

tambahan biaya yang

termasuk biaya training, dan biaya staff spesialis untuk membantuk

mengkonversi dan menjalankan sistem.

Kinerja

Sistem berbasis file biasanya ditulis untuk aplikasi khusus,

sehingga menghasilkan performa yang sangat baik. Akan tetapi,

DBMS ditulis lebih umum sehingga mengakibatkan beberapa

aplikasi tidak berjalan sebagaimana mestinya.

Dampak yang lebih besar dari kegagalan

Jika semua bergantung pada ketersediaan DBMS, kegagalan

komponen dapat berdampak besar pada operasi perusahaan.

2.1.3

Database Application Lifecycle

Sistem basis data merupakan komponen dasar dari sebuah sistem

informasi yang luas pada suatu organisasi. Dalam hal ini, database

application

lifecycle

memiliki kaitan yang tetap dengan siklus hidup

sebuah sistem informasi.

Hal penting yang perlu diperhatikan dalam sebuah database

application lifecycle

adalah bahwa tingkatannya tidak sepenuhnya

berurutan (sequential), dimana ada beberapa tingkatan yang berulang

dengan alur-balik (feedback loop).

Menurut Connolly dan Begg (2005, p283), Siklus hidup

pengembangan database

(Database System Development Lifecycle)

merupakan tahapan yang digunakan dalam merancang suatu sistem

basis data.

Adapun siklus hidup pengembangan database digambarkan

dalam gambar 2.1.

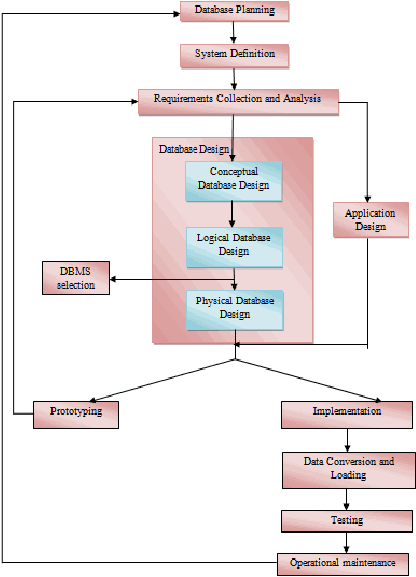

Gambar 2.1 Tahapan siklus database application life cycle (Connolly dan Begg, 2005, p272)

Perencanaan Basis Data (Database Planning)

Perancangan basis data merupakan sebuah kegiatan

manajemen yang memungkinkan tahapan-tahapan dalam aplikasi

basis data terealisasi dengan seefektif

dan seefisien mungkin.

(Connolly dan Begg, 2005, p285).

Adapun langkah penting dalam perencanaan basis data yaitu:

Menetapkan mission statement untuk sistem basis data

Mission statement mendefinisikan tujuan utama dari aplikasi

basis data. Mission statement membantu menjelaskan tujuan

dari aplikasi basis data dan menyediakan alur yang lebih

jelas untuk mencapai hasil yang efektif dan efisien dari

aplikasi basis data yang dibutuhkan

Mengidentifikasi mission objectives

Setelah mendefinisikan mission statement, langkah

berikutnya adalah mendefinisikan mission objectives. Setiap

mission objectives

harus mengidentifikasikan tugas khusus

yang harus didukung oleh basis data, jadi bila basis data

telah mendukung mission objectives, maka seharusnya

mission statement dapat dicapai.

Definisi Sistem (System Definition)

Definisi sistem menggambarkan ruang lingkup dan batasan

dari aplikasi basis data dan sudut pandang pengguna (user view)

yang utama (Connolly dan Begg, 2005, p286).

Sebelum memulai untuk merancang suatu

aplikasi basis

data, kita perlu mengidentifikasi batasan-batasan sistem yang ada

dan bagaimana sistem tersebut dapat berinteraksi dengan bagian

sistem informasi yang lain dalam perusahaan tersebut.

User view mengidentifikasi apa yang dibutuhkan dari aplikasi

basis data yang dilihat dari sudut pandang sebuah peran kerja

(seperti manajer atau supervisor) atau area aplikasi (seperti

marketing, personalia, atau kontrol stok) (Connolly

dan Begg,

2005, p287).

Identifikasi user view ini merupakan aspek yang penting

dalam pengembangan sebuah aplikasi basis data karena user view

membantu untuk memastikan bahwa tidak ada pengguna utama

yang terlupakan saat mengembangkan aplikasi yang baru. Selain

itu, user view juga membantu dalam pengembangan aplikasi basis

data yang relatif rumit dengan memungkinkan kebutuhan dipecah

menjadi bagian bagian yang dapat diatur.

Pengumpulan dan Analisis Data (Requirement Collection and

Analysis)

Requirement collection and analysis merupakan proses

mengumpulkan dan menganalisis informasi

mengenai bagian dari

perusahaan yang akan didukung oleh aplikasi basis data, serta

menggunakan informasi tersebut untuk mengidentifikasi

kebutuhan-kebutuhan pengguna untuk sistem yang baru (Connolly

dan Begg, 2005, p288).

Teknik yang digunakan untuk memperoleh informasi disebut

fact finding techniques. Adapun teknik-teknik yang biasa

digunakan adalah memeriksa dokumen (examining document),

wawancara (interview), kuesioner, observasi, dan riset.

Informasi yang dikumpulkan untuk setiap user view yang

utama meliputi (Connolly dan Begg, 2005, p288) :

Deskripsi dari data yang digunakan atau dihasilkan.

Detail mengenai bagaimana data digunakan atau dihasilkan.

Kebutuhan tambahan untuk aplikasi basis data yang baru.

Perancangan Basis Data (Database Design)

Database design merupakan proses perancangan basis data

yang akan mendukung kegiatan (operations) dan tujuan

perusahaan (Connolly dan Begg, 2005, p291). Ada dua

pendekatan utama dalam database design, yaitu :

Pendekatan bottom up

dimulai dari tingkatan atribut-

atribut (properti dari entity dan relationship), lalu menganalisis

hubungan antara atribut, kemudian dikelompokkan ke dalam

suatu relasi yang merepresentasikan tipe dari entity-entity dan

hubungannya. Pendekatan ini lebih cocok untuk

perancangan

basis data yang sederhana dengan jumlah atribut yang relatif

kecil, dan biasanya diilustrasikan melalui konsep normalisasi.

Pendekatan top down

Pendekatan ini dimulai dengan membangun model data

tingkat tinggi, kemudian mengidentifikasi entity, hubungan,

dan atribut yang berhubungan dalam level

yang lebih rendah.

Pendekatan ini diilustrasikan melalui konsep model Entity

Relationship (ER).

Menurut Connolly dan Begg (2005, p293), Perancangan

basis data dibagi ke dalam tiga tahapan utama, yaitu :

Perancangan Basis Data Konseptual (conceptual database

design)

Perancangan basis data konseptual merupakan proses

membangun sebuah model dari informasi yang digunakan

dalam perusahaan, yang tidak bergantung pada pertimbangan

fisikal (Connolly dan Begg, 2005, p293).

Model data tersebut dibuat dengan menggunakan

informasi yang didokumentasi dalam spesifikasi kebutuhan

user. Perancangan basis data konseptual tidak bergantung

sama sekali pada detail implementasi seperti DBMS, program

aplikasi, bahasa pemrograman, dan pertimbangan fisikal

lainnya.

Tahapan yang dilakukan dalam perancangan basis data

konseptual dapat diuraikan sebagai berikut (Connolly dan

Begg, 2005, p442-458) :

Menentukan tipe entitas yang dibutuhkan

Menentukan objek utama yang menarik perhatian user.

Menentukan tipe relationship

Mengidentifikasi hubungan-hubungan yang penting antar

tipe entitas yang telah diidentifikasi.

Menentukan dan menghubungkan atribut dengan

entitas (relationship)

Menentukan atribut-atribut apa saja yang terdapat dalam

suatu entitas.

Menentukan atribut domain

Menentukan domain pada setiap atribut yang ada di dalam

model data konseptual lokal.

Menentukan atribut candidate key dan primary key

Menentukan candidate key dari suatu entitas yang

kemudian akan dipilih sebuah primary key dari candidate

key yang ada.

Mempertimbangkan penggunaan enhanced modeling

concepts

Mempertimbangkan perlu tidaknya menggunakan konsep

model spesialisasi atau generalisasi, agregasi, dan

composition.

Cek model untuk redundansi

Memeriksa model untuk menemukan adanya redundansi

dalam model.

Validasi model lokal dengan transaksi user

Memeriksa apakah model konseptual lokal sudah dapat

memenuhi segala transaksi yang dilakukan user, jika

masih

ada transaksi yang tidak dapat dilakukan secara

manual maka perlu dilakukan perbaikan terlebih dahulu.

Review model data konseptual lokal dengan user

Melakukan pemeriksaan ulang dengan user untuk

memastikan apakah model konseptual ini sudah selesai.

Perancangan Basis Data Logikal (Logical Database Design)

Perancangan basis data logikal merupakan proses

membangun sebuah model dari informasi yang digunakan

dalam perusahaan berdasarkan model data spesifik, tetapi

tidak bergantung pada DBMS tertentu dan pertimbangan fisik

lainnya (Connolly dan Begg, 2005, p294).

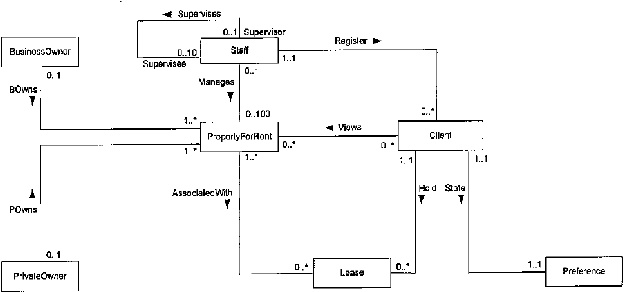

Gambar 2.2 Contoh ERD Conceptual Database Design (Connolly dan Begg, 2005, p446)

Tahapan yang dilakukan dalam perancangan basis data

logikal adalah (Connolly dan Begg, 2005, p462-491):

Membangun dan memvalidasi data model logikal

Menerjemahkan data model konseptual menjadi data

model logikal dan memvalidasi model untuk memeriksa

bahwa secara struktural benar dan mampu mendukung

transaksi yang dibutuhkan (Connolly dan Begg, 2005, p462).

Langkah-langkah yang akan dilakukan adalah sebagai berikut :

Menurunkan relasi untuk data model logikal

Membuat relasi data model logikal lokal untuk

merepresentasikan entitas, relationship, dan atribut yang

telah diidentifikasi.

Memvalidasi relasi-relasi menggunakan normalisasi

Memvalidasi model data logikal global dengan

menggunakan teknik normalisasi dan meyakinkan relasi

tersebut mendukung kebutuhan transaksi yang ada.

Memvalidasi relasi melalui transaksi user

Memeriksa relasi yang telah dibuat pada tahap sebelumnya

apakah transaksi ini mendukung transaksi user, dan untuk

memastikan tidak ada kesalahan yang dibuat selama

membuat relasi-relasi.

Mendefinisikan batasan integritas (constraint)

Dilakukan untuk menjaga agar basis data tetap konsisten.

Data yang disimpan ke dalam sebuah basis data harus valid

dan konsisten.

Melakukan pemeriksaan model data kembali dengan

user

Menentukan apakah model ini sudah sesuai dengan

representasi perusahaan.

Menggabungkan model data logikal lokal ke dalam

model logikal global yang menggambarkan perusahaan

Menggabungkan entitas pada model data lokal yang sama,

memasukkan hubungan yang unik dari setiap model data

lokal, melakukan pemeriksaan untuk entitas yang hilang,

foreign key, dan batasan integritas, kemudian

menggambarkan global ER, dan memperbaharui

dokumentasi.

Menentukan perubahan di masa mendatang

Menentukan apakah akan sering terjadi perubahan yang

drastis di masa yang akan datang dan menilai apakah

model data logikal global ini dapat mengakomodasi

perubahan yang terjadi.

Perancangan Basis Data Fisikal (Physical database design)

Perancangan basis data fisikal adalah proses

menghasilkan deskripsi dari implementasi basis data dalam

secondary storage. Perancangan ini menjelaskan basis relasi,

organisasi file, dan penggunaan indeks untuk mencapai

pengaksesan data yang efisien dan hal lain yang berhubungan

dengan batasan integritas dan masalah keamanan (Connolly

dan Begg, 2005, p496).

Tahapan yang dilakukan pada perancangan basis data

fisikal adalah (Connolly dan Begg, 2005, p496-497):

Menerjemahkan model data logikal untuk target DBMS

Dilakukan untuk menghasilkan skema basis data

relasional dari model data logikal bahwa dapat

diimplementasikan di dalam DBMS yang diinginkan

Gambar 2.3 Contoh ERD Logical Database Design (Connolly dan Begg, 2005, p489)

(Connolly dan Begg, 2005, p497). Adapun langkah-langkah

yang dilakukan adalah sebagai berikut :

Merancang relasi-relasi dasar

Menentukan bagaimana merepresentasikan relasi dasar

yang telah didentifikasikan di dalam model data logikal

global ke dalam DBMS.

Merancang representasi dari data yang diturunkan

Menentukan bagaimana merepresentasikan beberapa data

yang diturunkan dalam model data logikal data logikal

global ke dalam DBMS.

Merancang batasan perusahaan

Merancang representasi fisikal

Dilakukan untuk menentukan organisasi file yang

optimal untuk menyimpan hubungan dasar dan indeks yang

diperlukan untuk mencapai kinerja yang dapat diterimam yaitu

cara dimana relasi dan tuple akan diselenggarakan pada

penyimpanan sekunder (Connolly dan Begg, 2005, p501).

Adapun langkah-langkah yang akan

diuraikan adalah

sebagai berikut :

Menganalisa transaksi

Bertujuan untuk memahami fungsi dari transaksi-transaksi

yang akan berjalan pada basis data dan menganalisa

transaksi yang penting.

Memilih organisasi file

Bertujuan untuk menentukan organisasi file yang efisien

pada masing-masing base relation.

Memilih indeks-indeks

Memilih dan menentukan dimana saja indeks harus dibuat

untuk meningkatkan performa dari sistem.

Memperkirakan kebutuhan disk space yang

dibutuhkan oleh basis data.

Merancang user view

dan menentukan bagaimana cara

mengimplementasikan masing-masing user view.

Merancang mekanisme keamanan

Merancang mekanisme keamanan untuk melindungi data

agar tidak dapat diakses oleh pihak yang tidak berwenang

termasuk merancang kontrol akses yang dibutuhkan pada base

relation.

Mempertimbangkan pengenalan redundansi terkontrol

Melakukan proses denormalisasi yang ditujukan untuk

membiarkan dan mengontrol redundansi pada model data

logikal untuk meningkatkan performa sistem secara

keseluruhan.

Mengawasi dan menyempurnakan sistem operasional

Memonitor sistem operasional untuk mengidentifikasi

dan memecahkan semua permasalahan yang terjadi setelah

perancangan dan mengimplementasi kebutuhan yang baru atau

perubahan kebutuhan.

Pemilihan DBMS (DBMS Selection) (optional)

Tahap ini merupakan tahap pemilihan DBMS yang tepat

untuk mendukung aplikasi basis data. (Connolly dan Begg, 2005,

p295). Pendekatan sederhana dalam pemilihan DBMS adalah

dengan memeriksa fitur yang terdapat pada DBMS apakah mampu

memenuhi permintaan kebutuhan aplikasi yang akan dirancang.

Pemilihan DBMS yang baik bertujuan untuk memenuhi

kebutuhan perusahaan di masa sekarang dan akan datang,

menyeimbangkan pengeluaran yang terjadi karena pembelian

produk DBMS, mengantisipasi biaya tambahan software

hardware

yang dibutuhkan untuk mendukung sistem basis data,

dan biaya pergantian serta pelatihan staff.

Berikut ini adalah langkah-langkah utama dalam pemilihan

DBMS :

Mendefinisikan persyaratan studi referensi

Dibuat dengan menyatakan tujuan dan ruang lingkup

pembelajaran, tugas-tugas yang akan dikerjakan, penjelasan

kriteria (berdasarkan spesifikasi kebutuhan pengguna) yang

akan digunakan dalam mengevaluasi produk-produk DBMS,

dan daftar produk-produk yang memungkinkan.

Mendaftarkan dua atau tiga produk

Kriteria yang dianggap penting dalam keberhasilan

implementasi dapat digunakan untuk membuat daftar produk-

produk DBMS dalam evaluasi, seperti dana yang tersedia,

tingkat dukungan vendor, kecocokan dengan perangkat lunak

lainnya, dan apakah produk hanya berjalan pada perangkat

keras tertentu.

Mengevaluasi produk

Fitur-fitur yang digunakan dalam evaluasi produk-

produk DBMS dikelompokkan menjadi definisi data, definisi

fisik, kemampuan akses, penanganan keperluan-keperluan,

pengembangan, dan fitur-fitur lainnya.

Merekomendasikan pilihan dan menghasilkan laporan

Langkah terakhir dari pemilihan DBMS adalah

mendokumentasikan prosesnya dan membuat pernyataan

dalam penemuan dan rekomendasi atas produk DBMS

tertentu.

Perancangan Aplikasi (Application Design)

Perancangan aplikasi

merupakan suatu tahap

perancangan

antar muka pemakai (user interface), program aplikasi yang

digunakan,

dan proses

basis data (Connolly dan Begg, 2005,

p299). Ada 2 (dua) aspek dalam perancangan aplikasi yaitu :

Perancangan transaksi (transaction design)

Merupakan tindakan ataupun serangkaian tindakan yang

dilakukan oleh satu pengguna ataupun program aplikasi, yang

mengakses atau mengubah isi dari basis data (Connolly, 2005,

p300).

Tujuan dari perancangan transaksi adalah untuk

mendefinisikan dan mendokumentasikan karakteristik tingkat

tinggi dari transaksi yang dibutuhkan pada basis data,

meliputi:

Data yang akan digunakan oleh transaksi.

Karakteristik fungsional dari transaksi.

Hasil dari transaksi.

Kepentingan untuk pengguna.

Nilai yang diharapkan dari pemakaian.

Perancangan ini harus dilakukan lebih awal dalam proses

perancangan untuk memastikan bahwa basis data yang

diimplementasikan mampu mendukung semua transaksi yang

dibutuhkan. Ada tiga jenis transaksi, yaitu:

Retrieval transactions

Digunakan untuk mengambil data untuk ditampilkan pada

layar atau pada laporan.

Update transactions

Digunakan untuk memasukkan record

baru, menghapus

record lama, atau mengubah record yang terdapat di dalam

basis data.

Mixed transactions

Meliputi retrieval (pengambilan) dan update (pengubahan)

data.

Perancangan antarmuka (user interface design)

Perancangan antarmuka yang sesuai dilakukan agar

fungsionalitas yang dibutuhkan tercapai dalam sebuah aplikasi

basis data. Tampilan antar muka ini harus menyajikan

informasi yang dibutuhkan secara user friendly.

Membuat Prototype (Prototyping)

Prototyping merupakan tahap pembuatan model kerja dalam

sebuah sistem database (Connolly dan Begg, 2005, p304).

Prototype adalah sebuah model kerja yang memiliki seluruh fitur

sesuai kebutuhan atau menyediakan semua fungsi dalam sistem

akhir. Tujuan utama dalam pengembangan prototype

sistem

database adalah memungkinkan pengguna untuk menggunakan

prototype untuk mengidentifikasi fitur sistem yang bekerja dengan

baik.

Implementasi (Implementation)

Implementasi merupakan realisasi fisik dari basis data dan

perancangan aplikasi (Connolly dan Begg, 2005, p304).

Implementasi dari basis data dicapai dengan menggunakan DDL

(Data Definition Language)

dari DBMS terpilih atau GUI

(Graphical User Interface), yang mendukung fungsi yang sama

ketika menyembunyikan statement DDL tingkat rendah. Statement

DDL juga digunakan untuk membuat struktur dan file basis data

yang kosong. Beberapa sudut pandang pengguna yang spesifik

juga diimplementasikan pada tahap ini.

Konversi dan Pemuatan Data (Data Conversion and Loading)

Konversi dan pemuatan data adalah suatu proses

pemindahan data yang ada ke dalam basis data yang baru dan

mengubah aplikasi yang ada agar dapat digunakan pada basis data

yang baru (Connolly dan Begg, 2005, p305). Tahapan ini

dibutuhkan ketika

sistem basis data yang baru menggantikan

sistem yang lama.

10.

Pengujian (Testing)

Pengujian merupakan suatu proses eksekusi program

aplikasi dengan tujuan untuk menemukan kesalahan-kesalahan

(Connolly dan Begg, 2005, p305). Sebelum digunakan dalam

suatu sistem, aplikasi basis data yang baru harus diuji terlebih

dahulu dengan menggunakan strategi testing

yang direncanakan

dan menggunakan data yang sebenarnya.

11.

Pemeliharaan Operasional (Operational Maintenance)

Pemeliharaan operasional merupakan suatu proses

pengawasan (monitoring) dan pemeliharaan sistem basis data

setelah dilakukan instalasi (Connolly dan Begg, 2005, p306).

Adapun tahapan-tahapan yang terlibat dalam

pemeliharaan

operasional meliputi :

Pengawasan (monitoring) kinerja sistem, jika kinerja menurun

maka diperlukan perbaikan atau pengaturan ulang basis data.

Pemeliharaan dan pembaharuan aplikasi basis data (jika

diperlukan).

2.1.4

Model Relasional

Terminologi

Struktur data relasional

Ada beberapa istilah dalam struktur data relasional seperti (Connolly

dan Begg, 2005, p72-p74) :

Relasi

Relasi adalah sebuah tabel yang memiliki beberapa kolom dan

baris, digunakan untuk memegang informasi mengenai objek yang

akan direpresentasikan dalam basis data. Sebuah relasi digambarkan

dengan tabel dua dimensi yang memiliki baris yang

merepresentasikan

sebuah record

dan nama kolom yang

direpresentasikan atribut.

Relasi memiliki sifat-sifat sebagai berikut (Connolly, 2005, p77):

Nama relasi berbeda satu sama lain dalam skema relasional.

Setiap sel dari relasi berisi satu nilai atomik.

Setiap atribut memiliki nama yang berbeda.

Nilai satu atribut berasal dari domain yang sama.

Setiap tuple berbeda, dan tidak ada duplikasi tuple.

Atribut

Seperti yang telah dijelaskan sebelumnya, atribut adalah nama

kolom dari sebuah relasi. Atribut dapat muncul dalam urutan apapun

dan relasinya akan tetap relasi yang sama, dan oleh sebab itu

memilik arti yang sama (Connolly dan Begg, 2005, p72).

Domain

Domain adalah kumpulan dari nilai yang diijinkan untuk satu

atau lebih atribut. Konsep domain penting karena domain

memperbolehkan user

untuk mendifinisikan arti dan sumber nilai

yang dapat atribut gunakan (Connolly dan Begg, 2005, p72).

Tuple

Tuple adalah elemen dari relasi atau dapat dikatakan sebagai

baris dari suatu relasi. Tuple dapat muncul dalam urutan apapun dan

relasinya akan tetap relasi yang sama, dan oleh sebab itu memiliki

arti yang sama (Connolly dan Begg, 2005, p73).

Degree

Degree pada suatu relasi adalah jumlah atribut yang terdapat

pada relasi tersebut. Sebuah relasi yang terdiri dari satu atribut

disebut

unary relation

atau one tuple. Relasi dengan dua atribut

disebut binary, tiga atribut disebut ternarym dan lebih dari tiga

disebut n-ary (Connolly dan Begg, 2005, p74).

Cardinality

Cardinality adalah jumlah dari tuple yang terdapat pada relasi.

Cardinality berubah-ubah bergantung pada tuples

yang ditambah

atau dihapus (Connolly dan Begg, 2005, p74).

Basis data relasional

Basis data relasional adalah sekumpulan relasi yang telah

dinormalisasi dengan nama relasi yang berbeda (Connolly dan

Begg, 2005, p74).

Basis data relasi

Dari beberapa pengertian diatas, maka skema relasi dapat

didefinisikan yaitu sebuah nama relasi yang mendefinisikan

sekumpulan pasangan atribut dan domain. Skema basis data

relasi adalah kumpulan dari skema relasi yang berbeda nama

(Connolly dan Begg, 2005, p76).

Relational Keys

Seperti yang telah disebutkan diatas bahwa tidak ada

tuples yang sama dalam sebuah relasi. Oleh sebab itu,

diperlukannya relational keys untuk mengidentifikasikan satu

atau lebih atribut agar dapat membedakan tuple

dalam sebuah

relasi.

Berikut ini merupakan beberapa relational keys tersebut

(Connolly dan Begg, 2005, p78):

Superkey

Superkey adalah sebuah atribut atau kumpulan dari

atribut yang secara unik mengidentifikasikan sebuah tuple

dalam sebuah relasi (Connolly dan Begg, 2005, p78).

Candidate key

Candidate key adalah sebuah atribut unik yang

mengidentifikasikan sebuah table. Jumlah minimal atribut

yang dapat mengidentifikasikan record

secara unik. Jika

sebuah key terdiri lebih dari satu atribut disebut composite

key (Connolly dan Begg, 2005, p78).

Primary key

Candidate key yang terpilih untuk mengidentifikasi

tuple dengan uniknya di dalam suatu relasi disebut primary

key. Primary key adalah sebuah atribut atau kumpulan

atribut dalam satu relasi yang cocok pada beberapa

candidate key dari beberapa relasi (Connolly dan Begg,

2005, p79). Candidate key

yang tidak dipilih menjadi

primary key dinamakan alternate key.

Foreign key

adalah sebuah atribut atau kumpulan

atribut dalam satu relasi yang cocok pada beberapa

candidate key

dari beberapa relasi (Connolly dan Begg,

2005, p79).

Integritas Constraints

Data yang disimpan ke dalam sebuah basis data harus valid dan

konsisten. Integrity biasanya diekspresikan sebagai

constraint,

dimana constraint

merupakan aturan yang tidak boleh dilanggar

oleh basis data.

Berikut ini adalah definisi dari istilah yang digunakan

(Connolly dan Begg, 2005, p81-83):

Nulls

Null merepresentasikan nilai untuk sebuah atribut yang

tidak diketahui atau tidak memiliki nilai pada tuple.

Integritas entitas

Dalam sebuah base relation, tidak ada atribut pada

primary key

bernilai null. Primary key digunakan untuk

mengidentifikasikan tuple

secara unik. Hal ini

menyebabkan

tidak ada subset dari primary key

yang cukup untuk

menyediakan pengidentifikasian tuple yang unik.

Integritas referensial

Jika terdapat foreign key

dalam relasi, maka nilai foreign

key tersebut akan dibandingkan dengan nilai candidate key dari

beberapa tuple pada relasi tersebut atau nilai foreign key harus

null semuanya.

General Constraints

Aturan tambahan yang dispesifikasikan user atau database

administrator pada basis data dari suatu aspek dari enterprise.

2.1.5

Entity Relationship Modeling

Menurut Connolly dan Begg (2005, p342), Salah satu aspek yang

paling sulit dari desain

database

adalah kenyataan bahwa perancang,

programmer, dan end-user cenderung melihat data dan penggunaannya

dengan cara berbeda.

Menurut Connolly dan Begg (2005, p342), ERD adalah

penggambaran dari sebuah kebutuhan penyimpanan data dengan cara

kerja dari suatu perusahaan atau organisasi tersebut yang bebas dari

ambiguitas. ERD digunakan untuk mengidentifikasikan data yang akan

disimpan, diolah dan diubah untuk mendukung aktivitas bisnis suatu

organisasi.

ER-Modelling

adalah pendekatan top-down

dari desain

database yang dimulai dengan mengidentifikasi data-data penting yang

disebut entitas dan hubungan antara data yang harus direpresentasikan

dalam model

yang disebut relasi, serta informasi yang lebih detail

mengenai entitas yang disebut atribut.

Ada beberapa hal yang perlu

diperhatikan dalam pembuatan ERD yaitu :

Tipe Entitas

Tipe entitas adalah sekumpulan objek yang memiliki sifat

yang sama, yang diidentifikasi oleh perusahaan dan memiliki

keberadaan yang independen (Connolly dan Begg, 2005, p343).

Keberadaan dari entitas yang independen ini dapat berupa bentuk

fisik (nyata) maupun konseptual (abstrak).

Entity occurrence

merupakan objek yang dapat diidentifikasi

secara unik dari tipe entitas (Connolly dan Begg, 2005, p342).

Tipe relationship

Tipe relationship merupakan sebuah hubungan yang memiliki

arti diantara beberapa tipe entitas (Connolly dan Begg, 2005, p346).

Setiap tipe relasi diberi nama yang menjelaskan fungsinya.

Relationship occurrence merupakan sebuah hubungan yang

dapat diidentifkasikan secara unik, yang meliputi satu kejadian dari

masing-masing tipe entitas yang berpartisipasi.

Terdapat tiga dari

jenis relationship :

One-to-One (1:1) Relationship

Hubungan one-to-one terjadi ketika ada satu record dari

tabel pertama yang berkorepondensi dengan satu record

dari

tabel lain. Contohnya setiap nama karyawan hanya memiliki

satu ID karyawan.

Pada gambar 2.4 menerangkan bahwa setiap cabang

dikelola oleh satu member dari staff dan setiap member dari staff

bisa mengelola nol atau satu branch.

One-to-many (1:*) Relationship

Hubungan one-to-many

terjadi ketika setiap record dalam

tabel A bisa memiliki beberapa link dari tabel B namum masing-

masing record dari tabel B hanya bisa berkorespondensi dengan

satu record dari tabel A. Contohnya sebuah perusahaan dengan

semua karyawannya bekerja di gedung Z (Merupakan tabel A).

Nama gedung memiliki hubungan dengan banyak karyawan

(merupakan tabel B). Jadi, satu record

dari tabel A, yaitu tabel

nama gedung, memiliki relasi dengan banyak nama karyawan

dari tabel B.

Mengelola

Branch

branchNo

Staff

staffNo

0..1

1..1

Gambar 2.4 Multiplicity dari Staff mengelola Branch

(Connolly dan Begg, 2005, p358)

Staff

staffNo

PropertyForRent

propertyNo

Mengawasi

0..1

0..*

Gambar 2.5 Multiplicity dari Staff mengawasi PropertyForRent

(Connolly dan Begg, 2005, p359)

Pada gambar 2.5 menerangkan bahwa setiap property for

rent

diawasi oleh nol atau satu member dari staff dan setiap

member dari staff

mengawasi nol atau lebih dari satu property

for rent.

Many-to-many (*:*) Relationship

Hubungan many-to-many

terjadi ketika setiap record

dari

tabel A memiliki hubungan dengan record-record

yang ada di

tabel B dan sebaliknya.

Pada gambar 2.6 menerangkan bahwa setiap property for

rent diiklankan di dalam nol atau lebih dari satu newspapers dan

setiap newspaper

mengiklankan satu atau lebih dari satu iklan

property for rent.

Atribut

Atribut merupakan properti atau sifat dari sebuah entitas atau

tipe relationship (Connolly dan Begg, 2005, p350).

Domain atribut merupakan suatu kumpulan nilai yang

diperbolehkan untuk satu atau lebih atribut (Connolly dan Begg,

2005, p350). Atribut dapat diklasifikasikan sebagai berikut :

0..*

1..*

Mengiklankan

Newspaper

newspaperName

PropertyForRent

propertyNo

Gambar 2.6

Multiplicity dari Newspaper mengiklankan PropertyForRent

(Connolly dan Begg, 2005, p360)

Simple and composite attributes

Simple atribute merupakan sebuah atribut yang terdiri dari

satu komponen dengan keberadaan yang independen (Connolly

dan Begg, 2005, p351).

Composite attribute merupakan sebuah atribut yang tediri

dari beberapa komponen, masing-masing dengan keberadaan

yang independen (Connolly dan Begg, 2005, p351).

Single-valued dan multi-valued attributes

Single-valued attribute

adalah sebuah atribut yang

memiliki nilai tunggal untuk setiap konkurensi dalam sebuah

tipe entitas (Connolly dan Begg, 2005, p352).

Multi-valued attribute adalah sebuah atribut yang memiliki

beberapa nilai untuk setiap konkurensi dalam sebuah tipe entitas

(Connolly dan Begg, 2005, p352).

Atribut turunan (derived attribute)

Derived attribute merupakan sebuah atribut yang mewakili

sebuah nilai yang dapat diturunkan dari nilai dari atribut yang

berelasi atau sekumpulan atribut, dan tidak harus dalam tipe

entitas yang sama (Connolly dan Begg, 2005, p352).

Keys

Candidate key merupakan sekumpulan atribut yang

minimal yang secara unik mengidentifikasikan setiap kejadian

dari entitas (Connolly dan Begg, 2005, p352).

Primary key merupakan candidate key yang memiliki dua

atau lebih atribut (Connolly dan Begg, 2005, p353).

Composite key merupakan candidate key yang terdiri atas

dua atau beberapa atribut. (Connolly dan Begg, 2005, p353).

Tipe entitas kuat dan lemah

Tipe entitas kuat merupakan tipe entitas yang keberadaannya

tidak bergantung pada entitas lain (Connolly dan Begg, 2005, p354).

Karakteristik dari entitas kuat ini adalah setiap kejadian entitas

diidentifikasikan secara unik menggunakan atribut primary key dari

tipe entitas berikut.

Tipe entitas lemah merupakan tipe entitas yang keberadaannya

bergantung pada entitas lain (Connolly dan Begg, 2005, p355).

Karakteristik dair entitas lemah ini adalah setiap kejadian entitas

tidak bisa diidentifikasikan secara unik dengan hanya menggunakan

atribut yang berhubungan dengan tipe entitas tersebut.

Structural Constraint

Batasan utama dari relationship

disebut multiplicity, yang

artinya jumlah dari kejadian-kejadian yang mungkin terjadi pada

entitas yang berhubungan dengan kejadian tunggal dari entitas

melalui relationship khusus (Connolly dan Begg, 2005, p356-359).

2.1.6

Normalisasi

Normalisasi adalah suatu teknik untuk menghasilkan sekumpulan

relasi dengan sifat-sifat yang diinginkan, memenuhi kebutuhan data

pada perusahaan (Connolly dan Begg, 2005, p388).

Menurut Indrajani (2009, p109-110), Normalisasi adalah suatu

teknik formal yang dapat digunakan dalam perancangan basis data.

Suatu teknik yang menghasilkan sekumpulan hubungan dengan sifat-

sifat yang diinginkan dan memenuhi kebutuhan perusahaan.

Dengan demikian, normalisasi adalah suatu teknik

pengelompokkan

data elemen menjadi tabel-tabel yang menunjukkan

entitas dan relasinya

sesuai dengan sifat yang diinginkan, untuk

memenuhi kebutuhan perusahaan. Pada proses normalisasi selalu diuji

pada beberapa kondisi, apakah ada kesulitan pada saat menambah,

menghapus, mengubah, dan membaca basis data. Apabila ada kesulitan

pada pengujian tersebut, maka relasi tersebut dapat dipecah pada

beberapa tabel lagi atau dengan kata lain perancangan belum

mendapatkan basis data yang optimal.

Tujuan utama dalam pengembangan model data logikal pada

sistem basis data relasional adalah menciptakan representasi akurat

suatu data, relationship

antardata dan batasan-batasannya. Untuk

mencapai tujuan ini, maka harus ditetapkan sekumpulan relasi.

Sedangkan tujuan utama dari desain basis data relasional adalah

untuk mengelompokan atribut-atribut ke dalam relasi-relasi sehingga

meminimalisasi redundansi data dan mengurangi penggunaan tempat

penyimpanan yang dibutuhkan untuk sebuah relasi dasar.

BENTUK NORMALISASI

Ada beberapa bentuk normalisasi, yaitu:

Unnormalized Form (UNF)

Sebuah relasi dimana masih terdapat redundansi data dan

belum melalui proses normalisasi.

Bentuk ini merupakan kumpulan data yang akan disimpan,

dan tidak ada keharusan untuk mengikuti suatu format tertentu.

Data dikumpulkan apa adanya, dan terdapat

suatu

tabel yang

berisikan satu atau lebih grup yang berulang (Connolly dan Begg,

2005, p403).

Membuat tabel unnormalized

yaitu dengan

memindahkan data dari sumber informasi kedalam format tabel

dengan baris dan kolom.

First Normal Form (1NF)

Bentuk normal pertama mempunyai ciri yaitu data dibentuk

dalam satu record

dan mulai menghilangkan adanya perulangan

data. Merupakan sebuah relasi di mana setiap irisan antara baris

dan kolom berisikan satu dan hanya satu nilai

(Connolly dan

Begg, 2005, p403).

Second Normal Form (2NF)

Menurut Connolly dan Begg (2005, p407), Bentuk normal

kedua mempunyai syarat yaitu bentuk data telah memenuhi

kriteria bentuk normal pertama. Atribut bukan kunci haruslah

bergantung secara fungsi pada kunci utama, sehingga untuk

membentuk normal kedua sudah ditentukan kunci-kunci field.

Kunci

field

haruslah unik dan dapat mewakili atribut lain yang

menjadi anggotanya.

Berdasarkan pada konsep full functional dependency, yaitu

A dan B. Second normal form merupakan atribut dari sebuah

relasi, B dikatakan fully dependent

(bergantung penuh) terhadap

A, jika B functionally dependent pada A tetapi tidak sebenarnya

merupakan bagian (proper subset) dari A. Second Normal Form

merupakan sebuah relasi dalan 1NF dan setiap atribut non-

primary-key bersifat fully functionally dependent

pada primary

key.

Third Normal Form (3NF)

Menurut Connolly dan Begg (2005, p409), Untuk menjadi

bentuk normal ketiga, maka

suatu

relasi haruslah memenuhi

bentuk normal kedua dan setiap atribut yang bukan kunci harus

bergantung hanya pada kunci primer secara menyeluruh.

Berdasarkan pada konsep ketergantungan transitif

(transitively dependent), yaitu suatu kondisi di mana A,

B dan C

merupakan atribut dari sebuah relasi, maka jika A

?B dan B?C,

maka C bergantung secara transitif pada A melalui B ( Jika A

tidak functionally dependent pada B atau C). Third normal form

adalah sebuah relasi dalam 1NF dan 2NF dan di mana tidak

terdapat atribut non-primary-key

yang bersifat bergantung secara

transitif pada primary key.

Boyce – Codd Normal Form (BCNF)

Menurut Connolly dan Begg (2005, p419), Relasi yang jika

dan hanya jika setiap determinan adalah candidate key.

Fourth Normal Form (4NF)

Menurut Connolly dan Begg (2005, p430), Relasi yang

terdapat pada Boyce-Codd normal form

dan tidak mengandung

ketergantungan bernilai banyak (multi-valued dependency). Multi-

valued dependency merupakan ketergantungan antar atribut dalam

suatu relasi, misalnya untuk setiap nilai dari A merupakan satu set

nilai untuk B dan C, dimana nilai-nilai B dan C tidak bergantung

satu sama lain.

Fifth Normal Form (5NF)

Menurut Connolly dan Begg (2005, p431), 5NF

Didefinisikan sebagai relasi yang tidak mempunyai join

dependency (lossless join dependency). Lossless join dependency

merupakan property of decomposition, yang meyakinkan tidak ada

spurious tuples

yang dihasilkan ketika relasi-relasi disatukan

melalui operasi natural join.

PROSES NORMALISASI

Proses normalisasi merupakan suatu teknik formal untuk

menganalisis relasi berdasarkan primary key

dan ketergantungan

fungsional antar atribut. Proses ini dieksekusi dalam beberapa langkah.

Setiap langkah mengacu ke bentuk normal tertentu,sesuai dengan sifat

yang dimilikinya. Setelah normalisasi diproses, relasi menjadi secara

bertahap lebih terbatas atau kuat bentuk formatnya dan juga mengurangi

tindakan update yang anomali.

Proses-proses yang terjadi yaitu:

UNF ke 1NF

Tunjuk satu atau sekumpulan atribut sebagai kunci untuk tabel

unnormalized. Identifikasikan grup yang berulang dalam tabel

unnormalized yang berulang untuk kunci atribut. Hapus grup yang

berulang dengan cara :

Masukkan data yang semestinya ke dalam kolom yang kosong

pada baris yang berisikan

data yang berulang (flattening the

table).

Menggantikan data yang ada dengan salinan dari kunci atribut

yang sesungguhnya ke dalam relasi terpisah.

1NF ke 2NF

Identifikasikan primary key untuk relasi 1NF.

Identifikasikan ketergantungan fungsional dalam relasi.

Jika terdapat ketergantungan parsial terhadap primary key, maka

hapus dengan menempatkannya dalam relasi yang baru bersama

dengan salinan determinannya.

2NF ke 3NF

Identifikasikan primary key untuk relasi 1NF.

Identifikasikan ketergantungan fungsional dalam relasi.

Jika terdapat ketergantungan transitif terhadap primary key,

maka hapus dengan menempatkannya dalam relasi yang baru

bersama dengan salinan determinannya.

3NF ke BCNF

Merupakan relasi yang sama dengan relasi yang ada di dalam

3NF.

Untuk ketergantungan fungsional A

?B, ditetapkan dalam relasi

maka A harus merupakan candidate key.

BCNF ke 4NF

Menghilangkan multi-valued dependency

dari relasi dengan

menempatkan atribut-atribut ke dalam suatu relasi baru bersama

dengan copy of determinant.

2.1.7

Database Security

Menurut Connolly dan Begg (2005, p542), Database security

adalah mekanisme yang digunakan untuk memproteksi database dalam

melawan ancaman dari luar maupun dari dalam. Database security

mencakup hardware, software, user, dan data. Untuk menjalankan

sistem keamanan secara efektif, diperlukan beberapa kontrol yang

sesuai, yang didefinisikan pada mission objectives

secara khusus dari

sistem. Database security termasuk dalam hubungan situasi

seperti

berikut :

Pencurian dan memanipulasi data

Kehilangan kerahasiaan data

Kehilangan privacy

Kehilangan integrity

Kehilangan availability

Dalam sebuah database security

terdapat mekanisme keamanan

yang disebut dengan authorization

dan authentification. Authorization

adalah pemberian hak akses apa saja yang dapat dilakukan oleh user

kepada suatu sistem, sedangkan authentification

adalah suatu

mekanisme yang menentukan user

manakah yang boleh masuk ke

dalam sistem.

2.1.8

Structured Query Language (SQL)

Menurut Connolly dan Begg (2005, p112), Structured Query

Language

(SQL) merupakan bahasa yang digunakan untuk database

relational dan didukung oleh semua produk di pasaran. SQL awalnya

dikembangkan oleh IBM Research pada awal tahun 1970 dan pertama

kali diterapkan pada prototype komputer IBM yang bernama System R.

Structured Query Language

(SQL) adalah suatu bahasa standard

untuk implementasi operasi-operasi pada sistem basis data model

relational Standard ANSI-SQL92 atau International Standard Database

Query Language.

2.1.9

System Development Life Cycle (SDLC)

Dalam pembuatan sebuah software

dikenal istilah System

Development Life Cycle

(SDLC), yaitu serangkaian kegiatan yang

dilakukan selama masa perancangan software.

Menurut Turban, Rainer, Potter (2003, p463-471), SDLC adalah

kerangka terstruktur yang terdiri dari beberapa proses yang berurutan

yang digunakan untuk membangun suatu sistem informasi.

System Development Life Cycle

(SDLC) atau siklus hidup

pengembangan sistem merupakan tahapan-tahapan pekerjaan yang

dilakukan oleh seorang analisis sistem dan programmer

dalam

membangun sebuah sistem informasi. Dengan adanya siklus System

Development Life Cycle

(SDLC), proses membangun sistem dapat

dibagi menjadi beberapa langkah dan pada sistem yang besar, sehingga

masing-masing langkah dikerjakan oleh tim yang berbeda.

Adapun beberapa model proses yang diantaranya The Classic Life

Cycle

atau yang biasa dikenal dengan Waterfall Model, Prototyping

Model, Fourth Generation Techniques

(4GT), Spiral Model, dan

Combine Model. Dalam SDLC digunakan pendekatan waterfall dimana

setiap tingkatan harus diselesaikan terlebih dahulu sebelum

mengerjakan pekerjaan pada tingkat selanjutnya.

WATERFALL MODEL

Menurut Pressman (2005, p79), Model air terjun adalah

paradigma tertua untuk rekayasa perangkat lunak. Waterfall model

terkadang disebut sebagai siklus hidup klasik (classic life cycle) yang

menunjukkan pendekatan berurutan yang sistematis dalam

pengembangan perangkat lunak. Waterfall model

dimulai pada

persyaratan kebutuhan pelanggan dan kemajuan melalui perencanaan,

desain

modelling, construction, dan deployment

untuk mendukung

kelengkapan perangkat lunak.

Adapun beberapa tahapan pada

model proses Waterfall Pressman

(2005, p56) adalah :

Communication

Pada tahap ini dilakukan analisis dan terhadap kebutuhan

software, dan mengadakan pengumpulan data dengan melakukan

pertemuan dengan customer. Pengumpulan data-data tambahan juga

dapat dilakukan melalui internet, jurnal, dan artikel. Komunikasi

dan kolaborasi

dilibatkan untuk mencapai kesepakatan user

requirement atau kebutuhan pengguna dan system requirement atau

kebutuhan sistem.

Planning

merupakan tahap berikutnya dari proses

communication (analysis requirement). Tahapan ini akan

menghasilkan dokumen user requirement atau bisa dikatakan

sebagai data yang berhubungan dengan keinginan user

dalam

pembuatan software, termasuk rencana yang akan dilakukan.

Selain itu, pada tahap ini

juga

ditetapkan suatu rencana

pengembangan dari peranti lunak, antara lain tugas-tugas teknis

yang harus dipenuhi, resiko-resiko yang kemungkinan akan

dihadapi, sumber daya yang dibutuhkan, hasil kerja, dan jadwal

kerja.

Modelling

Proses modeling ini akan

menghasilkan suatu model yang

memungkinkan

pengembang dan pelanggan untuk memiliki

pemahaman lebih lanjut mengenai kebutuhan software

dan

perancangan-perancangan untuk memenuhi kebutuhan tersebut

sebelum dibuat coding. Proses ini berfokus pada rancangan struktur

data, arsitektur software, tampilan

antar mukam dan detail

procedural / algoritma. Pada tahapan

ini akan menghasilkan

dokumen yang disebut software requirement.

Construction

merupakan suatu proses pembuatan kode.

Coding atau pengkodean merupakan penerjemahan desain dalam

bahasa yang bisa dikenali oleh komputer. Programmer akan

menerjemahkan transaksi yang diminta oleh user.

Tahap ini merupakan tahapan nyata dalam mengerjakan suatau

software, artinya komputer akan digunakan secara maksimal dalam

tahapan ini. Setelah pengkodean selesai, maka akan dilakukan

testing terhadap sistem yang telah dibuat. Tujuan dilakukan testing

adalah untuk menemukan kesalahan-kesalahan terhadap sistem agar

bisa diperbaiki.

Deployment

Tahap ini merupakan tahap final dalam pembuatan sebuah

software

atau sistem. Setelah melakukan analisis, desain dan

pengkodean, maka sistem yang telah jadi akan digunakan oleh user.

Software dikirimkan kepada customer yang dimaksudkan untuk

mengevaluasi hasil kerja dan memberikan

feedback / umpan balik

berdasarkan evaluasi tersebut. Kemudian software yang telah dibuat

harus dilakukan pemeliharaan secara berkala.

Gambar 2.7 Waterfall Model Process (Pressman, 2005, p79)

Kelebihan dari Waterfall Model adalah :

Penerapannya lebih mudah.

Software

dapat berjalan dengan baik dan tanpa masalah ketika

semua kebutuhan sistem didefinisikan secara utuh, eksplisit, dan

benar di awal proyek.

Lebih ekonomis dalam hal uang, usaha, dan waktu yang terbuang

lebih sedikit dibandingkan masalah yang muncul pada tahap

selanjutnya.

Kekurangan dari Waterfall Model adalah :

Sulit dalam melakukan perubahan setelah proses dijalankan karena

sifatnya yang kaku. Fase sebelumnya harus lengkap dan selesai

sebelum mengerjakan fase berikutnya.

Karena sifat kakunya, model ini cocok ketika kebutuhan

dikumpulkan secara lengkap, sehingga perubahan dapat ditekan

sekecil mungkin. Namun pada kenyataannya, jarang sekali

pengguna dapat memberikan kebutuhan secara lengkap, dan

perubahan kebutuhan adalah sesuatu yang wajar.

Waterfall pada umumnya digunakan untuk rekayasa sistem yang

besar.

2.1.10

Diagram Alir (Flow Chart)

Menurut Mulyadi (2001, p60-63), Sistem akuntansi dapat

dijelaskan dengan menggunakan bagan alir dokumen. Berikut ini

merupakan simbol-simbol standar yang digunakan oleh analis sistem

untuk membuat bagan alir dokumen yang menggambarkan sistem

tertentu :

Tabel 2.1 Tabel Flow Chart

Simbol

Makna

Dokumen

Simbol ini digunakan untuk

menggambarkan semua jenis

dokumen, yang merupakan formulir

yang digunakan untuk merekam data

terjadinya suatu transaksi.

Kegiatan Manual

Simbol ini digunakan untuk

menggambarkan kegiatan manual

seperti :

Menerima order dari pembeli.

Mengisi formulir.

Membandingkan dan memeriksa

berbagai jenis kegiatan klerikal

yang lain.

Uraian singkat kegiatan manual

dicantumkan di simbol ini.

Keterangan / Komentar

Simbol ini memungkinkan ahli sistem

menambahkan keterangan untuk

memperjelas pesan yang disampaikan

dalam bagan alir.

Keputusan

Simbol ini menggambarkan keputusan

yang harus dibuat dalam proses

pengolahan data. Keputusan yang

dibuat ditulis di dalam simbol.

Garis alir / flowline

Simbol ini mengambarkan arah proses

pengolahan data. Anak panah tidak

digambarkan jika arus dokumen

mengarah ke bawah dan ke kanan.

Jika arus dokumen mengalir ke atas

atau ke kiri, anak panah perlu

dicantumkan.

Mulai/ berakhir ( terminal)

Simbol ini untuk menggambarkan

awal dan akhir suatu sistem akuntansi.

Dokumen dan Tembusannya

Simbol ini digunakan untuk

menggambarkan dokumen asli dan

tembusannya.

Penghubung halaman yang sama

(onge page connector)

Dalam menggambarkan bagan alir,

arus dokumen dibuat mengalir dari

atas ke bawah dan dari kiri ke kanan.

Namun, dengan keterbatasan ruang

halaman kertas untukmenggambar,

maka simbol penghubung digunakan

untuk memungkinkan aliran dokumen

berhenti di suatu lokasi pada halaman

tertentu dan kembali berjalan di lokasi

lain pada halaman yang sama.

Penghubung halaman yang berbeda

(Off=page connector)

Apabila menggambar bagan alir suatu

sistem akuntansi melebihi satu

halaman, maka simbol ini harus

digunakan untuk menunjukkan

kemana dan bagaimana bagan alir

terkait satu dengan lainnya. Nomor

yang tercantum di dalam simbol

penghubung menunjukkan bagaimana

bagan alir yang tercantum pada

halaman tertentu terkait dengan bagan

alir yang tercantum pada halaman

yang lain.

2.1.11

Data Flow Diagram (DFD)

Menurut Whitten (2001, p308), Data Flow Diagram adalah alat

yang menggambarkan aliran data yang melewati sistem beserta hasil

yang diperoleh dari sistem tersebut.

Selain itu, pengertian lain mengenai Data Flow Diagram menurut

Whitten (2001, p308) adalah model proses yang digunakan untuk

menggambarkan aliran data melalui sebuah sistem dan tugas atau

pengolahan yang dilakukan oleh sistem.

Menurut McLeod (2010, p214), Data Flow Diagram

(DFD)

adalah suatu penyajian

grafis dari suatu sistem yang mengilustrasikan

bagaimana data mengalir melalui proses-proses yang saling tersambung.

Ada beberapa simbol yang digunakan dalam DFD dimana simbol-

simbol tersebut mencerminkan :

Unsur-unsur lingkungan dengan sistem yang berinteraksi.

Proses.

Arus data.

Penyimpanan data.

Berdasarkan pengertian di atas, Data Flow Diagram (DFD) adalah

penggambaran

grafis yang menampilkan aliran data dari sumber ke

dalam objek, dengan melewati proses yang mentransformasikannya ke

tujuan yang ada pada objek lain.

Data Flow Diagram (DFD) memperlihatkan hubungan fungsional

dari nilai yang dihitung oleh sistem, termasuk nilai masukan, nilai

keluaran, serta tempat penyimpanan internal. DFD membuat proses

yang mentransformasi data, aliran data yang menggerakan data, objek

yang mengkonsumsi serta memproduksi data, serta data store

yang

menjadi tempat penyimpanan data.

Menurut McLeod (2010, p215-217), Diagram nomor 0 (figure 0

diagram) mengidentifikasi proses-proses utama sistem. Sebuah diagram

yang mendokumentasikan sistem pada tingkat yang lebih ringkas

disebut diagram konteks (context diagram), sedangkan sebuah diagram

yang memberikan lebih banyak detail disebut diagram nomor n (figure

n diagram). Ada 3 (tiga) tingkatan dalam DFD yaitu :

Diagram Konteks

Diagram yang menggambarkan sistem secara garis besar atau

merupakan tingkatan yang paling awal, yang menggambarkan

hubungan antara sistem dengan bagian luar dari sistem.

Diagram ini

terdiri atas satu simbol proses tunggal yang melambangkan

keseluruhan sistem. Berikut ini merupakan beberapa aturan yang

dapat digunakan dalam menggambarkan sebuah diagram konteks :

Hanya menggunakan satu simbol.

Memberikan label pada simbol proses untuk mencerminkan

keseluruhan sistem.

Jangan memberikan nomor pada simbol proses tunggal.

Memasukkan seluruh terminator untuk sistem.

Menunjukkan seluruh arus yang terjadi antara terminator

dan

sistem.

Diagram Nol

Merupakan level tertinggi dari fungsi yang ada di dalam

sistem. Selain itu, pada diagram ini digambarkan proses-proses

penting yang ada di dalam sistem. Proses ini diperoleh dari

pemecahan diagram konteks.

Diagram Rinci / Diagram Level 1

Pada diagram ini digambarkan rincian dari setiap proses yang

ada pada diagram 0 (nol) sampai ketingkat proses yang paling rinci.

Diagram Level 2

Merupakan penjabaran rinci dari setiap proses yang baru

muncul pada diagram level 1 secara khusus. Dalam hal ini juga

memungkinkan munculnya proses-proses detilnya.

DFD terdiri dari simbol-simbol sebagai berikut :

Simbol

Keterangan

Proses adalah sesuatu untuk mengubah input dan

output. Proses dapat digambarkan dengan sebuah

lingkaran, sebuah persegi panjang horizontal, atau

sebuah persegi panjang tegak bersudut melingkar.

Setiap simbol proses diidentifikasikan dengan

label. Teknik pembuatan label yang paling umum

adalah dengan menggunakan kata kerja atau

obyek, tetapi juga dapat menggunakan sistem atau

program komputer.

Aliran

data

terdiri dari sekelompok unsur-unsur

data yang

berhubungan secara logis, yang

bergerak dari satu titik atau proses ke titik atau

proses yang lain. Simbol panah dapat

digambarkan sebagai garis lurus atau lengkung.

Aliran data menggambarkan perpindahan

informasi dari satu bagian ke bagian lain dari

sistem. Awal panah menggambarkan asal data

sedangkan arah panah menggambarkan tujuan.

Penyimpanan data

(data store) adalah suatu

tempat penyimpanan

data. Proses dapat

memasukkan atau mengambil data dari data store.

Tabel 2.2 Tabel Simbol DFD

Terminator

(external entities) digunakan untuk

menyatakan unsure-unsur lingkungan yang

menunjukkan titik-titik dimana sistem berakhir,

dan dapat berupa orang, organisasi, dan sistem

lain yang memiliki antarmuka dengan sistem.

2.1.12

State Transition Diagram (STD)

Menurut Pressman (2001, p317-318), Behavioral modelling

adalah sebuah prinsip operasional yang membutuhkan semua kebutuhan

metode analisis. State Transition Diagram (STD) merepresentasikan

kelakuan dari sistem dengan menggambarkan state dan event yang

menyebabkan sistem merubah state. Sebagai tambahan, STD

mengindikasikan aksi apa yang diambil sebagai akibat dari event

tertentu.

Menurut Marakas (2006, p135), State transition diagram

menggambarkan bermacam-macam keadaan sebuah komponen sistem

yang terdapat dalam relasi pada kejadian-kejadian atau kondisi-kondisi

yang menyebabkan sebuah perubahan dari sebuah keadaan ke keadaan

lainnya.

State Transition Diagram

(STD) merupakan suatu tools

permodelan yang menggambarkan sifat ketergantungan pada waktu dari

suatu sistem. Adapun simbol yang digunakan adalah sebagai berikut :

Gambar 2.8 State / keadaan (Marakas, 2006, p136)

Ada dua jenis state yaitu State Awal (Initial State) dan State Akhir

(Final State). Initial State

hanya diperbolehkan satu saja, sedangkan

Final State dapat lebih dari satu. Dikatakan Final State

jika tidak ada

perubahan keadaan dari keadaan tersebut ke keadaan lainnya. Akan

tetapi, jika masih ada dan Final State-nya hanya satu, maka akan terjadi

looping terus menerus tanpa pernah berhenti.

Notasi lainnya ialah transisi state / perubahan state. Setiap panah

diberikan label yang menunjukkan kejadian (event) yang akan

menyebabkan perubahan dari satu state ke state lainnya.

Label tersebut adalah kondisi dan aksi. Kondisi adalah sebuah

sinyal yang menyebabkan perubahan terhadap state dari state

satu ke

state berikutnya. Aksi adalah sesuatu yang dilakukan sistem bila terjadi

perubahan state atau merupakan reaksi terhadap kondisi.

Gambar 2.9

Perubahan state / keadaan (Marakas, 2006, p136)

Ada 2 (dua) cara pendekatan dalam membuat State Transition Diagram

yaitu :

Identifikasi setiap kemungkinan state

dari sistem dan gambarkan

masing-masing pada sebuah kotak, lalu buatlah hubungan antar

state tersebut.

Mulai dengan state pertama dan dilanjutkan dengan state berikutnya

sesuai dengan aliran yang diinginkan.

Berdasarkan pengertian-pengertian di atas, State Transition

Diagram

merupakan suatu diagram yang menggambarkan kelakuan

dari sebuah sistem melalui state dan event, yang menunjukkan adanya

perubahan sebagai indikasi terhadap aksi yang dilakukan akibat event

tertentu.

2.1.13

Interaksi Manusia dan Komputer (IMK)

Menurut Shneiderman (2010, p22-23), Interaksi Manusia dan

Komputer (IMK) atau Human-Computer Interaction (HCI) adalah

disiplin ilmu yang berhubungan dengan perancangan, evaluasi, dan

implementasi sistem komputer interaktif untuk digunakan oleh manusia,

serta studi fenomena-fenomena besar yang berhubungan dengannya.

Fokus dari IMK adalah perancangan dan evaluasi antarmuka

pemakai (user interface). User interface adalah bagian sistem komputer

yang memungkinkan manusia berinteraksi dengan komputer.

2.1.14

Program Interaktif

Menurut Shneiderman (2010, p32), Ada lima kriteria yang harus

dimiliki oleh suatu program sehingga dapat berinteraksi dengan baik

dan bersifat user friendly, yaitu :

Memiliki waktu belajar yang relatif singkat.

Mampu memberikan informasi yang diperlukan dengan cepat.

Mudah untuk dioperasikan oleh user.

Gambar 2.10 Fokus IMK

Kemudahan untuk mengingat program tersebut walaupun telah lama

tidak mengoperasikannya.

Kepuasan pribadi.

2.1.15

Eight Golden Rules

Menurut Shneiderman (2010, p88-89), Ada delapan aturan emas

dalam perancangan sistem interaksi antara manusia dan komputer yang

baik, yaitu sebagai berikut :

Berusaha untuk konsisten

Aturan ini adalah aturan yang paling sering dilanggar, karena

aturan ini memiliki banyak bentuk konsistensi dan rumit. Semua

urutan tindakan harus konsisten dalam situasi yang sama, seperti

pemakaian istilah, warna, tampilan, dan jenis huruf yang sama.

Memenuhi kegunaan yang universal

Mengenali kebutuhan pengguna yang beragam dan kejelasan

dari desain, memfasilitasi perubahan konten. Pemula sampai

tingkat ahli, rentang usia, keterbatasan fisik, dan keragaman

teknologi yang memperkaya spektrum kebutuhan yang mendasari

desain. Menambahkan fitur bagi pemula,

seperti penjelasan, dan

fitur untuk tingkat ahli seperti jalan pintas atau shortcut dan aksi

balik lebih cepat sehingga dapat memperkaya desain antarmuka

dan meningkatkan kualitas sistem.

Memberikan umpan balik yang informatif

Memberikan respon yang sesuai dengan aksi yang dilakukan

pengguna, sehingga dapat membantu pengguna untuk mengerti

sistem yang telah dibuat dalam suatu aplikasi

dan tidak tersesat

dalam pencarian informasi.

Merancang dialog yang menjelaskan keadaan akhir

Urutan aksi harus diatur menjadi bagian awal, tengah, dan

akhir. Hal ini

dilakukan agar pengguna mengetahui bahwa

sekelompok tindakan telah dilakukan sehingga memberikan

kepuasan pada pengguna dan memberikan kesiapan untuk

melakukan tindakan selanjutnya.

Memberikan pencegahan kesalahan

Sistem harus dirancang sedemikian rupa agar tidak membuat

kesalahan yang serius. Jika terjadi kesalahan, sistem harus

mendeteksi dan menawarkan mekanisme penanganan yang

sederhana dan mudah dimengerti.

Memungkinkan pembalikan aksi yang mudah

Sedapat mungkin, suatu aksi harus bisa dibalik untuk

mengurangi kegelisahan dari pengguna jika dia menjelajah ke

bagian yang tidak dikenal. Hal ini dapat mengurangi kegelisahan

pengguna, karena kesalahan yang dilakukan oleh pengguna dapat

diperbaki.

Mendukung pusat kendali internal

Pengguna harus merasa menguasai sistem dan sistem bekerja

sesuai dengan keinginannya. Kesulitan memperoleh informasi

yang penting atau informasi yang diinginkan akan memberikan

ketidakpuasan bagi pengguna.

Mengurangi beban ingatan jangka pendek

Manusia memiliki ingatan yang terbatas,

oleh karena itu

aplikasi harus dibuat sedemikian rupa agar pengguna tidak terlalu

banyak menyimpan memori.

2.1.16

VB.NET

Menurut Deitel (2001, p7-8),

Visual Basic. NET berevolusi dari

BASIC (Beginner’s All-Purpose Symbolic Instruction Code),

dikembangkan pada pertengahan 1960-an oleh Profesor John Kemeny

dan Thomas Kurtz dari Dartmouth College sebagai bahasa untuk

menulis program sederhana.

Pada awal didirikannya Microsoft

Corporation oleh Bill Gates, ia

mulai

menerapkan BASIC pada

beberapa komputer pribadi. Seiring dengan

pengembangan antarmuka

pengguna pada GUI dari Microsoft Windows di akhir tahun 1980 dan

awal 1990-an, evolusi BASIC adalah Visual Basic, yang diperkenalkan

Microsoft pada tahun 1991.

Adanya kemajuan alat pemrograman dan perangkat elektronik

menciptakan banyak tantangan, sehingga para pengembang menyadari

bahwa klien mereka tidak hanya dibatasi pada aplikasi desktop

dan

kebutuhan komponen untuk berinteraksi melalui internet pun meningkat

secara dramatis.

Untuk mengatasi kebutuhan ini, Microsoft mengumumkan

pengenalan Microsoft. NET (Diucapkan "dot-net") strategi pada tahun

2000. Platform. NET adalah salah satu dari yang berbasis Web aplikasi

dapat didistribusikan ke berbagai perangkat (seperti ponsel) dan ke

desktop

komputer. Platform .NET menawarkan model pemrograman

baru yang memungkinkan program yang dibuat dalam bahasa

pemrograman yang berbeda untuk berkomunikasi satu sama lain. Selain

itu, dengan adanya .NET yang sangat penting untuk strategi Microsoft

.NET, pengembang juga dapat bermigrasi dari Visual Basic dengan

lebih mudah.

Visual Basic .NET yang dikenal sebagai VB.NET adalah suatu

bahasa pemrograman komputer berorientasi objek yang

diimplementasikan pada Framework .NET.

Microsoft telah merancang versi Visual Basic untuk .NET dengan

kemampuan berorientasi obyek, dimana pada versi Visual Basic

sebelumnya tidak ada. Visual Basic .NET menawarkan orientasi objek

yang ditingkatkan sehingga memungkinkan programmer

untuk

mengembangkan aplikasi dengan lebih cepat.

Visual Basic. NET merupakan event-driven, bahasa pemrograman

visual dimana program yang dibuat menggunakan Integrated

Development Environment

(IDE). Dengan IDE, programmer dapat

menulis, jalankan, menguji dan men-debug program Visual Basic

nyaman, sehingga mengurangi waktu yang dibutuhkan untuk

menghasilkan program kerja untuk sebagian kecil dari waktu itu akan

diambil tanpa menggunakan IDE.

Visual Basic. NET juga memungkinkan adanya peningkatan

bahasa interoperability

yaitu komponen software

dari bahasa yang

berbeda dapat

berinteraksi dengan yang belum pernah sebelumnya.

samping itu, VB.NET juga memungkinkan pengguna untuk berinteraksi

melalui internet, dengan menggunakan standar industry seperti Simple

Object Access Protocol

(SOAP) dan XML. Dengan adanya kemajuan

tersebut, gaya pemrograman baru akan muncul dimana aplikasi yang

dibuat dari komponen yang disebut Web Services

tersedia melalui

internet.

2.2

Teori Khusus

2.2.1

Teori Pembelian

Menurut Render (2001, p414) dalam Wawan Saputra pada Jurnal

ComTech Volume 1, Pembelian adalah perolehan

barang dan jasa.

Secara umum, Pembelian adalah suatu usaha pengadaan barang atau

jasa dengan tujuan yang akan digunakan untuk kebutuhan sendiri, untuk

kepentingan proses produksi, maupun untuk dijual kembali.

Menurut Mulyadi (2001, p299), Pembelian didefinisikan sebagai

suatu usaha yang digunakan oleh perusahaan dalam pengadaan barang

yang diperlukan oleh perusahaan.

Menurut McLeod (2004, p248) dalam Hendra Alianto pada Jurnal

ComTech Volume 2, Sistem pembelian terjadi dipicu dari adanya

transaksi penjualan yang terjadi secara operasional pada perusahaan dan

sebelum inventory tersebut persediaannya habis atau mencapai batas

persediaan kembali maka bagian pembelian harus men-stock

kembali

persediaannya.

Bagian pembelian memiliki tanggung jawab memilih

pemasok yang mana yang akan bekerja sama dalam pengisian kembali

persediaan dan merundingkan pengaturannya seperti harga dan tanggal

pengiriman. Setelah memutuskan pemasok yang akan menyediakan

inventory, bagian pembelian akan membuat data pembelian yang akan

diberikan kepada pihak pemasok untuk dipenuhi dan barang pesanan

pembelian inventory diterima perusahaan.

Berdasarkan

pengertian-pengertian di atas, Pembelian adalah

suatu kegiatan untuk memperoleh barang atau jasa yang muncul karena

adanya transaksi penjualan.

Tujuan pembelian menurut Render (2001, p414)

dalam

Wawan

Saputra pada Jurnal ComTech Volume 1 adalah :

Membantu identifikasi produk dan jasa yang dapat diperoleh secara

eksternal

Mengembangkan, mengevaluasi dan menentukan pemasok, harga

dan pengiriman yang terbaik bagi barang dan jasa tersebut.

Menurut Jones dan Rama (2003, p18) dalam Purwoko pada Jurnal

CommIT Volume 4, Tahap-tahap dalam siklus proses transaksi sistem

informasi akuntansi pembelian adalah :

Melakukan konsultasi dengan pemasok.

Sebelum melakukan pembelian, perusahaan menghubungi beberapa

pemasok terlebih dahulu untuk mendapat pemahaman tentang

barang dan jasa yang tersedia, dan juga harganya.

Proses permintaan.

Pertama-tama karyawan mempersiapkan dokumen permintaan

barang / jasa dan disahkan oleh supervisor.

Mengadakan perjanjian dengan pemasok untuk pembelian barang

atau jasa di masa depan.

Perjanjian ini mencakup pembelian pesanan dan kontrak dengan

pemasok.

Penerimaan barang atau jasa dari pemasok.

Perusahaan harus memastikan bahwa barang yang diterima benar

dan dalam kondisi yang baik.

Mengenali klaim penerimaan untuk barang dan jasa.

Jika

bon tersebut benar, maka Departemen Pembayaran dapat

mencatat tagihan tersebut.

Memilih catatan tagihan untuk pembayaran.

Biasanya perusahaan melakukan aktivitas ini setiap bulannya.

Menulis cek.

Setelah catatan tagihan dipilih, cek ditulis, ditandatangani dan

dikirim oleh pemasok.

2.2.2

Teori Penjualan

Penjualan adalah suatu aktivitas perusahaan yang paling utama

dan penting dalam memperoleh pendapatan, baik untuk perusahaan

besar maupun perusahaan kecil. Penjualan juga merupakan sasaran

akhir dari kegiatan pemasaran. Pada bagian ini terjadi penetapan harga

melalui perundingan dan perjanjian serah terima barang, cara

pembayaran yang disepakati oleh kedua pihak, sehingga tercipta suatu

titik kepuasan.

Menurut Mulyadi (2001, p202), Penjualan merupakan suatu

transaksi dari pelanggan ke perusahaan, yang melibatkan sumber daya

dalam suatu perusahaan, prosedur, data serta sarana pendukung untuk

mengoperasikan sistem penjualan itu sendiri sehingga menghasilkan

informasi yang bermanfaat bagi pihak manajemen dalam pengambilan

keputusan.

Menurut Mulyadi (2001, p204), Kegiatan penjualan terdiri dari

transaksi penjualan barang atau jasa, baik secara kredit maupun secara

tunai. Menurut Mulyadi (2001, p474), Transaksi penjualan ada dua

jenis, yaitu :

Penjualan secara Tunai

Dalam penjualan secara tunai, barang atau jasa akan diserahkan oleh

perusahaan kepada pembeli jika perusahaan telah menerima kas dari

pembeli. Kegiatan penjualan secara tunai ini ditangani oleh

perusahaan melalui sistem penjualan tunai.

Penjualan secara Kredit

Penjualan kredit dilakukan jika order dari pelanggan telah dipenuhi

dengan pengiriman barang atau penyerahan jasa dan untuk jangka

waktu tertentu perusahaan memiliki piutang kepada pelanggannya.

Kegiatan penjualan secara kredit ini ditangani oleh perusahaan

melalui sistem penjualan kredit.

2.2.3

Teori Persediaan

Menurut Assauri (1998 : 176) dalam Purwoko pada Jurnal

CommIT Volume 4, Persediaan adalah sejumlah bahan-bahan, parts-

parts yang disediakan dan bahan-bahan dalam proses yang terdapat

dalam perusahaan untuk proses produksi, serta barang-barang jadi /

produk yang disediakan untuk memenuhi permintaan dari konsumen /

pelanggan setiap waktu.

Menurut Niswonger, Warren, Reeve, dan Fess (2002 : 350) dalam

Suryanto, dkk

pada Jurnal CommIT Volume 3, “Inventory is

merchandise held for sell in the normal course of business and

materials in the process of production or held for production”. Secara

garis besar, dapat diartikan bahwa persediaan digunakan untuk

menjelaskan :

Barang-barang yang disimpan untuk penjualan dalam proses bisnis.

Bahan baku dalam proses produksi yang disimpan serta digunakan

untuk keperluan produksi.

Menurut Handoko (1999, p393) dalam Suryanto, dkk pada Jurnal

CommIT Volume 3, Persediaan (inventory) adalah suatu istilah umum

yang menunjukkan segala sesuatu atau sumber daya organisasi yang

disimpan dalam antisipasinya terhadap pemenuhan permintaan.

Berdasarkan pengertian-pengertian di atas, maka persediaan dapat

diartikan sebagai bahan baku yang dapat berupa barang atau jasa, yang

dibeli oleh suatu perusahaan dan digunakan untuk melakukan proses

produksi, dijual kembali

untuk memenuhi permintaan pelanggan,

maupun habis dipakai oleh perusahaan.

Menurut McLeod (2001, p475) dalam Wawan Saputra pada Jurnal

ComTech Volume 1, Pendekatan yang paling sederhana dalam

mengendalikan persediaan adalah pendekatan reaktif, yaitu menunggu

hingga saldo suatu jenis barang mencapai tingkat tertentu dan kemudian

memicu pemesanan pembelian atau suatu proses produksi. Tingkat

barang yang berfungsi sebagai pemicu disebut titik pemesanan kembali

(reorder point

–

ROP) dan sistem yang mendasarkan keputusan

pembelian pada titik pemesanan kembali disebut sistem titik pemesanan

kembali. Jika perusahaan dalam kondisi kehabisan persediaan (stock

out), perusahaan mengantisipasi keadaan itu dan melakukan pemesanan

kepada pemasok ketika saldo mencapai titik pemesanan kembali.

Jumlah waktu yang dibutuhkan pemasok untuk mengisi pesanan disebut

leadtime. Sebagai ukuran berjaga-jaga maka disediakan sejumlah

persediaan yang disebut safety stock, tetapi biasanya perusahaan

berusaha untuk tidak menggunakan safety stock-nya, tetapi disediakan

untuk berjaga-jaga.

Menurut Handoko (1999, p334-335) dalam Suryanto, dkk

pada

Jurnal CommIT Volume 3, Persediaan dibedakan menurut jenis dan

posisi barang tersebut dalam urutan pengerjaan produk yaitu :

Persediaan bahan baku

(raw material stock), yaitu persediaan

barang-barang berwujud yang digunakan dalam proses produksi.

Barang tersebut diperoleh dari sumber-sumber alam ataupun dibeli

dari pemasok atau perusahaan lain. Contohnya adalah baja, kayu,

dan lain-lain.

Persediaan komponen-komponen rakitan

(purchased

parts/components

stock), yaitu persediaan yang terdiri dari

komponen-komponen, yang diperoleh dari perusahaan lain yang

langsung dapat dirakit menjadi sesuatu produk.

Persediaan barang pembantu

/ barang perlengkapan

(supplies

stock), yaitu persediaan yang diperlukan dalam proses produksi

untuk membantu proses produksi, tetapi tidak merupakan bagian

atau komponen barang jadi.

Persediaan barang setengah jadi atau barang dalam proses

(work

in progress

progress stock), yaitu persediaan yang

merupakan keluaran dari bagian dalam proses produksi yang telah

diolah menjadi suatu bentuk, tetapi masih perlu diproses lebih lanjut

menjadi barang jadi.

Persediaan barang jadi (finish goods stock), yaitu persediaan yang

telah selesai diproses atau diolah dalam pabrik dan siap untuk

dipasarkan.
