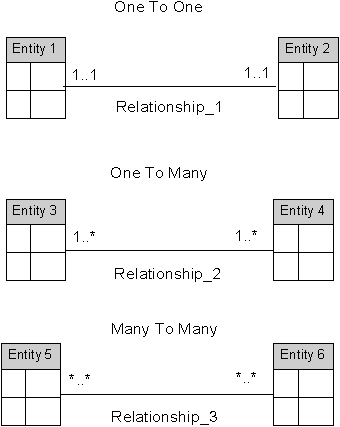

Gambar 2.3ERD Relationship
2.1.7State Transition Diagram(STD)
STD menggambarkan sifat suatu sistem informasi, menjelaskan cara
sistem melakukan suatu respon untuk setiap kejadian dan cara kejadian
merubah State suatu sistem (Yourdon, 1989, p260-261).
Menurut Whitten (2004, p636), state transition diagram adalah alat
yang digunakan untuk menggambarkan urutan dan variasi layaryang dapat
muncul ketika pengguna sistem menjalankan sistem.
STD digunakan untuk menggambarkan diagram dari kebiasaan sistem
dan beberapa jenis pesan dengan proses yang kompleks dan singkronisasi
kebutuhan. STD memiliki komponen-komponen utama, yaitu state dan arrow
yang mewakili sebuah perubahan state. Setiap persegi panjang mewakili
 |
