Association
Association adalah hubungan antara kedua class yang ditandai dengan
garis yang menghubungkan keduanya, contoh hubungan adalah :
Seorang Customer dapat memasukkan nol atau lebih Order.
Order dimasukkan hanya oleh satu Customer.

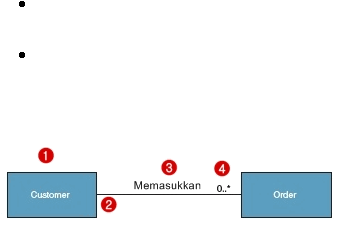

jika digambarkan maka gambarnya (gambar 2.11) adalah :
(Sumber : Whitten and Bentley,2007,p.377)
Serta penjelasan masing-masing komponennya adalah :
1.
Merupakan object class.
2.
Garis yang melambangkan hubungan antar class.
3.
Kata kerja yang menjelaskan association.
4.
Merupakan multiplicity, yaitu angka maksimum dan minimum
kejadian dari satu object class
untuk kejadian tunggal pada
object class yang berhubungan.
Notasi penulisan multiplicity dapat dilihat pada tabel berikut :
 |
