Sequence Diagram
Sequence diagram
adalah diagram UML yang memodelkan
logika use case dengan cara menggambarkan interaksi messages antar
object di time sequence. (Whitten and Bentley,2007,p.659).
Sequence diagram
adalah cara untuk menggabungkan langkah-
langkah use case
dengan object
pada class diagram. Sequence
diagram
digunakan sebagai alat komunikasi programmer
untuk
menentukan method
(behavior) yang dipanggil untuk implementasi

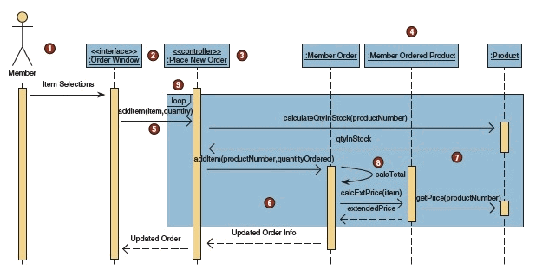

use case. Contoh sequence diagram dapat dilihat pada gambar 2.16 ini:
(Sumber : Whitten and Bentley,2007,p.659)
Adapun notasi yang digunakan pada gambar 2.16 adalah :
1.
Actor
–
Actor yang berinteraksi dengan user interface
ditampilkan dengan simbol actor use case. Terkadang simbol
actor
tidak ditampilkan agar lebih simpel. Terkadang actor
ditampilkan berbentuk box seperti classes
dengan notasi
 |
