Business logic layer
merupakan layer
yang
mengimplementasi aturan dan prosedur dari business
processing.
Data layer
merupakan layer
yang mengatur
penyimpanan data, biasanya di satu atau lebih dari satu
database.

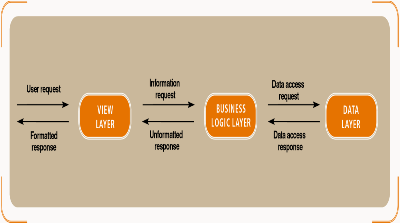

Gambar 2.44 Three-layer Architecture (Satzinger, Jackson, dan Burd)
2.2.7.2.3
Design the use case realizations
a.
Class Diagram
Class diagram digunakan untuk menunjukkan class dari
objek tertentu di dalam suatu sistem.
Satzinger, Jackson, dan Burd (2005:185) menyatakan
bahwa class diagram memiliki tiga bagian penting, yaitu
sebagai berikut:
1.
Class name
Merupakan nama dari suatu class.
2.
Attribute
Merupakan atribut-atribut yang dimiliki oleh suatu
class.
3.
Method (behaviour)
Menjelaskan apa saja yang bisa dilakukan oleh
objek-objek di dalam suatu class.
 |
