d)
Grapple
adalah attachment
yang berhubungan langsung dengan material
pada saat loading kayu / log (optional).
2.
Base Machine terdiri dari:
a)
Base Frame adalah bagian yang terdiri dari cabin (untuk pusat operasional
operator), mesin, counter weight dan komponen lainnya diatas revo frame.
b)
Track Frame adalah komponen yang terdiri dari center frame dan crawler
frame yang menjadi tumpuan operasional Hydraulic Excavator.
c)
Track Shoe adalah komponen yang berfungsi seperti roda pada kendaraan,
untuk menggerakan Hydraulic Excavator. Untuk memperjelas konstruksi

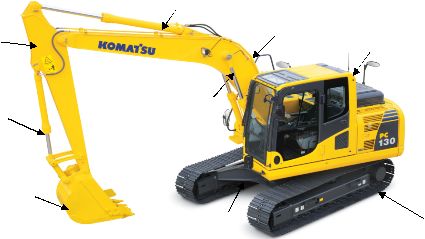

Hydraulic Excavator beserta bagian-bagiannya dapat dilihat pada berikut:
Mekanisme kerja pada Hydraulic Excavator
yang digerakkan secara
hidraulik adalah:
-
Mesin Diesel memutar pompa yang kemudian mengalirkan fluida hidraulik
dari tangki ke dalam sistem dan kembali lagi ke tangki.
-
Komponen-komponen yang mendapat distribusi fluida hidraulik dan pompa
adalah Bucket Cylinder, Arm Cylinder, Boom Cylinder, Swing Motor dan
Travel Motor
untuk menghasilkan suatu kondisi kerja tertentu. Kondisi kerja
Hydraulic Excavator di bagi menjadi enam (6), yaitu:
1.
Swing
Pergerakan pada saat Body dan Attachment Hydraulic Excavator berputar
sampai 360
o
. Sistem gerakan ini adalah dengan menggerakan lever yang
membuka katup pada Control Valves yang berisi fluida hydraulic agar
mengalir ke Swing Motor sehingga Hydraulic Excavator akan berputar
dengan putaran tertentu.
2.
Traveling Left Shoe
Pergerakan ini dibagi menjadi dua gerakan yaitu gerakan maju dan gerakan
mundur yang digerakan oleh katup yang ada di Control Valves. Energi
Arm cylinder
Boom
Cabin
Bucket
cylinder
Boom cylinder
Bucket
Track Sho
Track Frame
Arm
 |
