Setiap objek memiliki lifeline
yang digambarkan dengan
garis putus-putus vertikal dan garis ini menunjukkan daur
hidup dari sebuah objek.
2.
Terdapat fokus kontrol yang digambarkan dengan sebuah
persegi panjang yang tipis dan tinggi. Fokus kontrol ini
menunjukkan periode waktu selama sebuah objek melakukan
sebuah event.

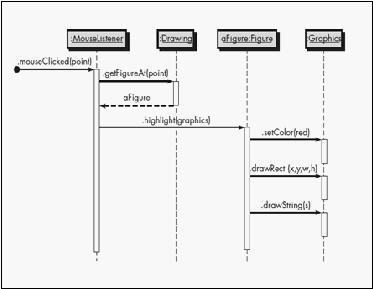

Gambar 2.8 Contoh Sequence Diagram
2.1.3.4 Activity Diagram
Menurut Roger Pressman (2011, p853) Activity Diagram
menggambarkan perilaku dinamis dari suatu sistem atau bagian dari
sistem melalui aliran kontrol antara tindakan bahwa sistem melakukan
kegiatan tersebut. Hal ini mirip dengan flowchart kecuali bahwa suatu
diagram aktivitas dapat menunjukan aliran secara bersamaan.
 |
